在超滤（UF）系统的日常运维里，CEB（化学增强反洗）和 CIP（原位清洗）一个是”日常保养”，一个是”深度大修”。但 90% 的项目栽在同一个地方：把 CEB 当成简单反洗，化学品没配对、接触时间不够、流速上不去，结果 TMP（跨膜压差）失控、被迫频繁 CIP，化学品消耗翻倍、膜寿命缩短 1.5-2 年。
这篇文章不讲空话，直接落地 3 个 CEB 关键参数、1 个实战案例、3 个常见错误、1 张场景对照表。把这套参数落到你厂的 CEB 配方里，CIP 从月 1 次降到季 1 次完全可行。

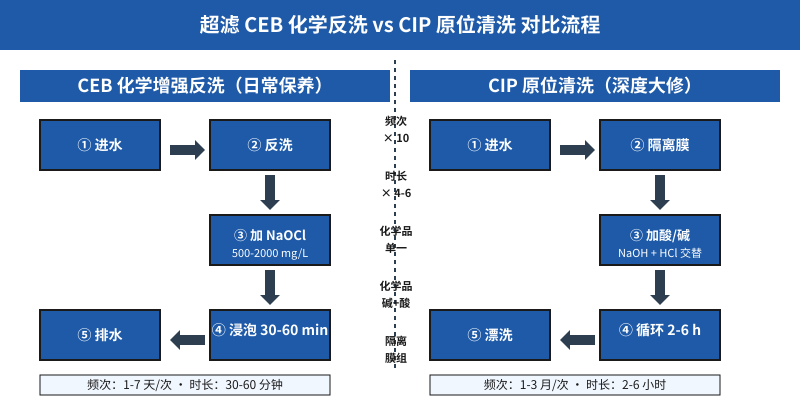

一、CEB 和 CIP 不是一回事：90% 项目栽在混用上
很多现场把 CEB 和 CIP 当成同一种东西”多加点药、多泡一会儿”。实际上两者在频次、时长、化学品、流程上完全不同，硬混用只会被化学品厂商和膜元件厂商两边割韭菜。
CEB（Chemically Enhanced Backwash，化学增强反洗）：频次 1-7 天/次，时长 30-60 分钟，化学品一般使用 NaOCl（次氯酸钠）或 NaOH（氢氧化钠），少数场景配合酸洗。CEB 期间膜组不停产，化学药剂在反洗水流的带动下短时间接触膜丝，把日常堆积的部分有机物/微生物杀灭并冲走。
CIP（Clean-In-Place，原位清洗）：频次 1-3 月/次，时长 2-6 小时，化学品按”碱洗→酸洗→漂洗”多步交替循环浸泡。膜组必须停产隔离，化学药剂在密闭循环回路中长时间浸泡膜丝，目标是无机结垢+有机污堵+生物污染一次彻底清除。
典型错误：CEB 没做够就跳 CIP——把日常该 CEB 解决的有机/微生物污染积累到必须 CIP 才清洗的程度。结果是一个月就要 CIP 一次，化学品消耗翻 3 倍，膜寿命从 5 年掉到 2.5 年，运维成本失控。这就是为什么必须把 CEB 做扎实。
二、3 个 CEB 关键参数（让 CIP 从月 1 次降到季 1 次）
CEB 能不能把污堵压住，看的是 3 个参数同时达标。任何一个参数”凑合”，整个 CEB 都白做。
1. NaOCl 浓度：500-2000 mg/L（PVDF 膜耐氯 2000 mg/L 是上限）
NaOCl 浓度直接决定杀菌和有机物氧化效率。浓度太低（<500 mg/L）等于清水冲洗，微生物黏泥继续在膜丝上繁殖；浓度太高（>2000 mg/L）会攻击 PVDF 膜的聚乙烯吡咯烷酮（PVP）保护层，膜丝变脆、寿命缩短。常规 UF 系统推荐 1000 mg/L 起步，电镀/印染等高 COD 废水可上探到 1500-2000 mg/L。
2. CEB 接触时间：30-60 分钟（短于 30 分钟反应不彻底）
接触时间是从”加完 NaOCl、停止反洗”开始计算的浸泡时间。30 分钟是 NaOCl 充分杀灭微生物黏泥的最低门槛，60 分钟是上限，超过 60 分钟化学品会和已经干净的膜丝发生副作用。很多现场 CEB 后立刻排水，等于花了药品钱但化学反应只进行了 5-10 分钟——这正是 CEB 失效的最常见原因。
3. 反洗流速：≥1.5 倍产水流速（确保化学药剂穿透膜丝）
反洗流速决定了化学药剂能不能均匀分布到每一根膜丝。1.0 倍产水流速只够冲出膜丝表面的松散污垢，化学药剂进不到膜丝深层；1.5 倍以上才能形成湍流，把 NaOCl 压到膜丝内壁与污染物充分接触。工业废水回用场景建议直接上 2.0 倍产水流速。
三、实战案例：广东某电镀厂 UF+RO 系统
某广东电镀厂，UF+RO 系统处理电镀清洗废水，规模 200 m³/d。进水 COD 800-1500 mg/L、浊度 20-50 NTU、pH 6-9，UF 膜采用 PVDF 中空纤维膜（截留分子量 100 kDa），设计 TMP 红线 0.15 MPa。
优化前（CEB 配置不合理）：CEB 每天 1 次，NaOCl 浓度 500 mg/L，接触时间仅 10 分钟（加完药就直接排水），反洗流速 1.0 倍产水流速。运行两个月后 TMP 攀升到 0.14 MPa，触发 CIP，频率每月 1 次，化学药剂年消耗 + 停产损失合计约 ¥52,000，膜寿命预期 2.5 年。
优化后（CEB 三参数同时达标）：CEB 改为每 3 天 1 次，NaOCl 浓度 1000 mg/L，接触时间 30 分钟，反洗流速 1.8 倍产水流速。CIP 频率降到每季度 1 次，TMP 稳定在 0.10-0.12 MPa（红线 0.15 MPa），年 CIP 成本（含化学品+停产）降至 ¥14,000，年节省 ¥38,000，膜寿命延长到 4 年。
四、CEB 操作 3 个常见错误
1. 化学品单一：只用 NaOCl，不用酸洗
NaOCl 解决有机物和微生物，但解决不了无机结垢（钙镁离子、铁离子）。如果进水硬度高或含铁，CEB 必须”碱+酸”交替——NaOCl 碱洗杀灭微生物→柠檬酸或 HCl 酸洗溶解无机结垢。只用 NaOCl，CIP 频率照样压不下来。
2. 反洗流速过低
很多项目反洗流速只到产水的 1.0 倍，原因是反洗泵选型偏小或反洗管路压损过大。化学药剂穿透深度不够，膜丝内壁依然是”上游干净、下游糊住”。解决办法：核对反洗泵的 Q-H 曲线，确保在反洗管路阻力下流量仍能达到 1.5 倍产水流量。
3. 接触时间不足
现场操作员为了赶生产进度，CEB 加完药 5-10 分钟就排水。化学反应是分子级别的扩散+氧化过程，5 分钟根本反应不完。必须在 PLC 程序里把”加药→浸泡 30 分钟→排水”三步锁死，不允许跳过浸泡。
五、CEB 和 CIP 频率对照表
| 应用场景 | CEB 频率 | CIP 频率 | TMP 红线 | 推荐 NaOCl 浓度 |
|---|---|---|---|---|
| 海水淡化预处理 | 1-3 天 | 1-2 月 | <0.15 MPa | 500-1000 mg/L |
| 自来水预处理 | 3-7 天 | 2-3 月 | <0.12 MPa | 500-800 mg/L |
| 工业废水回用 | 1-2 天 | 每月 | <0.15 MPa | 1000-2000 mg/L |
| 电镀废水回用 | 1-2 天 | 每月 | <0.15 MPa | 1000-2000 mg/L |
一句话总结：CEB 是 UF 膜维护的”日常保养”，CIP 是”大修”。把 CEB 做扎实——NaOCl 浓度 1000-2000 mg/L、接触时间 30-60 分钟、反洗流速 ≥1.5 倍产水流速——CIP 自然能从月 1 次降到季 1 次，膜寿命延长 1.5-2 年。这是超滤系统从”频繁维护”走向”低成本运行”的关键分水岭。
