某半导体晶圆厂超纯水（UPW）系统运行 18 个月后，EDI 段产水电阻率从 18.2 MΩ·cm 掉到 12.5 MΩ·cm，TOC 从 5 ppb 升到 18 ppb。运维团队第一反应是”EDI 模块坏了要换“，厂商报价 28 万换膜堆。拆开一看：树脂颜色正常、极板无结垢、O 型圈完好。
真正原因是 RO 段产水 CO₂ 从 3 mg/L 升到 12 mg/L，HCO₃⁻ 透过 EDI 把电阻率拉下来；185nm UV 灯管累计运行 14000 小时，紫外线强度衰减到 60%，TOC 降解能力只剩一半。
这是 超纯水系统突发水质问题的典型样本：90% 的项目第一反应是”换 EDI 模块”，但真正要换的可能只是除碳器填料、UV 灯管、或一段预处理耗材。本文给出 4 步排查对照表，按”先查便宜指标、再查贵重硬件“的顺序定位故障。
一、为什么 90% 项目都栽在”第 1 步”
一套完整的超纯水系统至少配 7 类在线仪表：RO 进水 ORP、SDI、RO 产水电导率、EDI 进水电导率、CO₂、UV 后 TOC、终端电阻率。但 90% 团队只看终端电阻率和流量，进水侧 5 个参数长期被忽略。终端电阻率下降 1-2 MΩ·cm 通常发生在 进水恶化 4-8 小时之后。如果 RO 进水余氯从 0.02 mg/L 涨到 0.1 mg/L，EDI 模块会在 6-12 个月内不可逆损伤，但 TOC 当天就波动 30%。提前 4-8 小时发现进水异常，可避免 80% 的 EDI 误更换。
二、第 1 步：5 个进水参数对照（30 分钟）
如果 EDI 进水电导率 > 20 μS/cm、ORP > 200 mV、硬度 > 1 mg/L、CO₂ > 5 mg/L、TOC > 0.5 mg/L，EDI 模块就会被”功能性失效”（不是物理损坏，但产水不达标）。这 5 个参数任何一个超标，EDI 模块就要背锅，但 EDI 模块本身是无辜的。
| 进水参数 | EDI 进水限值 | 超标后果 | 监测仪表 |
|---|---|---|---|
| 余氯 | < 0.05 mg/L（IONPURE） | 树脂氧化、6-12 月报废 | ORP < 200 mV |
| 硬度 | < 1.0 ppm（以 CaCO₃ 计） | 阴膜结垢、电阻率下降 | 在线硬度仪 |
| CO₂ | < 5 mg/L | HCO₃⁻ 透过、电阻率降 0.1-0.2 MΩ·cm | 在线 CO₂ + pH |
| TOC | < 0.5 ppm | 树脂污染、产水 TOC 涨 | UV254 折算 |
| SDI | < 1（更严于普通 RO 的 4） | 膜堆堵塞、压差升高 | 15min SDI 仪 |
检查方法：30 分钟内把 RO 进水侧 5 个仪表读数抄一遍，对照上表判断。任何一个超标，进入”进水异常处置流程“，而非拆 EDI 模块。
三、第 2 步：段间压差对照（10 分钟）
1. UF 段 TMP（跨膜压差）。正常范围 < 0.15 MPa。4 周内持续上升 0.02 MPa/周 → 膜污染加剧。TMP > 0.15 MPa 强制 CEB 化学清洗。TMP 异常会让下游 EDI 进水颗粒数翻倍。
2. RO 段间压差。一级两段排列，一/二段间压差正常 < 0.5 MPa。压差↑+ 一段电导率正常 → 一段膜污染；压差↑+ 二段电导率异常 → 二段膜污染。段间压差升高会让 EDI 进水电导率从 5 μS/cm 涨到 15 μS/cm，EDI 模块被超负荷”打死”。
3. EDI 段压差。淡水压差 1.4-2.8 bar，浓水压差 1.0-2.0 bar。淡水压差 > 2.8 bar → 淡水室污染或结垢，产水颗粒数大幅上涨。浓水压差 > 2.0 bar → 浓水室堵塞。
四、第 3 步：运行曲线对照（1 小时）
1. 电压-电流曲线：健康工况下达到目标电阻率时电流稳定。电流缓慢上升（每周 +0.2A）+电阻率下降 → 树脂污染老化；电流突然升高 → 进水电导率突增（去查第 1 步）；电流归零 → 电气故障。
2. 产水流量曲线：产水流量持续下降 5%/周 → EDI 模块内部结垢或生物污染。流量突降 → 前级 RO/UF 出水异常。流量波动 ±10% → 阀门/泵问题（不是 EDI 模块）。
3. 回收率曲线：EDI 回收率从 95% 降到 88% → 浓水室结垢或流量偏低。回收率稳定但电阻率下降 → 进水水质恶化（去查第 1 步）。
把过去 30 天的曲线导出对比，9 成的水质异常都能在曲线里提前 1-2 周发现。建议每月做一次趋势分析归档。
五、第 4 步：拆模块检查（半天）
只有当 1-3 步都查完仍找不到原因，才考虑拆模块。
1. 膜堆称重：新膜堆重量参照厂家出厂报告（通常 90-150 kg）。重量增加 > 5% → 内部结垢或污染。树脂含水率变化会让重量增加 3-8%，结垢会增加 10-15%。
2. 树脂颜色：阳树脂正常淡黄或棕色，阴树脂淡黄或金黄色。树脂变黑/红 → 铁污染；发灰发白 → 强氧化损伤；结块 → 干燥失水。
3. 极板与 O 型圈：极板白色结晶（碳酸钙、硫酸钙）→ 进水侧硬度超标；红色锈斑 → 进水含铁；黑色沉积物 → 生物污染。O 型圈老化、龟裂 会导致模块内部泄漏、电阻率下降。每 2-3 年更换一次（成本 2000-5000 元）。

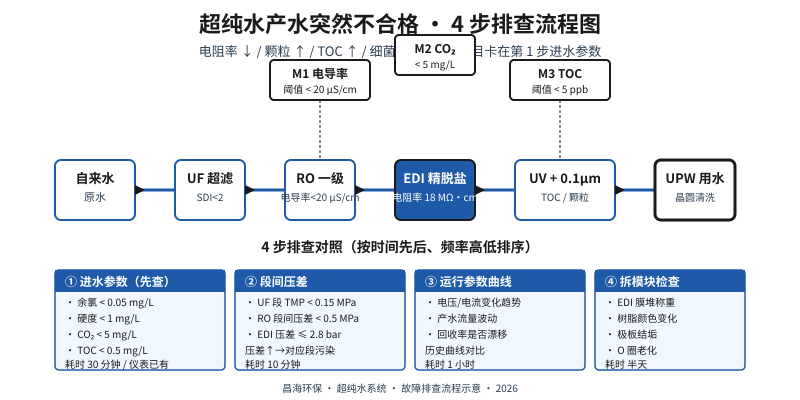

六、4 步排查对照表
| 步骤 | 检查内容 | 耗时 | 成本 | 误判风险 |
|---|---|---|---|---|
| ① 进水参数 | 5 个 EDI 进水限值（余氯/硬度/CO₂/TOC/SDI） | 30 分钟 | 0 元（仪表已有） | 极低 |
| ② 段间压差 | UF TMP / RO 段间 / EDI 淡浓水压差 | 10 分钟 | 0 元 | 低 |
| ③ 运行曲线 | 电压-电流 / 产水流量 / 回收率 | 1 小时 | 0 元（导出数据） | 中 |
| ④ 拆模块 | 称重 / 树脂颜色 / 极板 / O 型圈 | 半天 | 拆装人工+耗材 | 高（需停机） |
关键纪律：这 4 步必须按顺序执行。先查 30 分钟就能完成的进水参数，再查 10 分钟的压差，最后才是拆模块。跳步直接拆模块是 90% 项目的通病，结果是花了 28 万换膜堆，问题依然存在。
七、避免误换的 3 个预防措施
1. 进水参数仪表齐全 + 每班次记录：ORP、SDI、电导率、CO₂、TOC 5 类仪表缺一不可，每班次人工抄表 + 在线记录双重备份。仪表故障立即维修。
2. 月度趋势分析：每月把 5 个进水参数 + 段间压差 + 运行曲线导出做趋势对比。连续 3 个月缓慢恶化的趋势是预警信号，可提前 1-2 个月介入处理。
3. EDI 备件库存：半导体级 18.2 MΩ·cm 系统，EDI 膜堆单价 15-30 万，建议备 1 个膜堆库存以防紧急更换。备件存放周期 ≤ 12 个月，同时签订年度维护合同。
