一、行业现状：UF膜化学清洗方案设计错了，膜寿命从5年腰斩到2.5年
在工业超滤系统运维中，膜组件投资往往占整套UF设备成本的40%-60%。但90%的项目栽在化学清洗CIP方案设计的3个隐形参数上——药剂浓度、清洗pH、清洗温度。某电子行业超纯水预处理项目，使用PVDF中空纤维UF膜（0.01μm精度），初期设计CIP方案时按通用经验值配置，运行2.5年后膜丝出现大面积脆化、TMP从0.08 MPa攀升到0.18 MPa、完整性测试压力衰减从0.03 bar恶化到0.12 bar，被迫整体更换。换用按进水水质量身定制的CIP方案后，同型号UF膜稳定运行5年以上。
二、UF膜污染的3大类型识别及判断方法
1. 有机污染
主要成分：腐殖酸、油脂、表面活性剂、蛋白质。判断方法：进水COD>30 mg/L时有机污染风险陡增；CIP清洗废液呈黄褐色且泡沫丰富。常见误判：把有机污染当成微生物污染，杀菌剂越用越多膜却越堵。
2. 无机结垢
主要成分：Ca²⁺、Mg²⁺结垢、铁锰氧化物、硅酸盐垢。判断方法：进水硬度>200 mg/L（以CaCO₃计）、铁>0.1 mg/L、锰>0.05 mg/L时无机结垢概率显著上升；CIP废液酸洗后产生白色沉淀并伴有CO₂气泡。常见误判：忽略预处理软化环节，直接用高浓度酸洗，结果反而加速膜丝老化。
3. 微生物污染
主要成分：生物膜、菌胶团、藻类。判断方法：进水余氯<0.1 mg/L、SDI>4、浊度>1 NTU且CIP废液黏滑带腥臭味。常见误判：以为加大NaOCl浓度就能解决，忽视DuPont IntegraTec UF模块NaOCl清洗耐受上限为2000 mg/L，超限直接破坏PVDF材质。

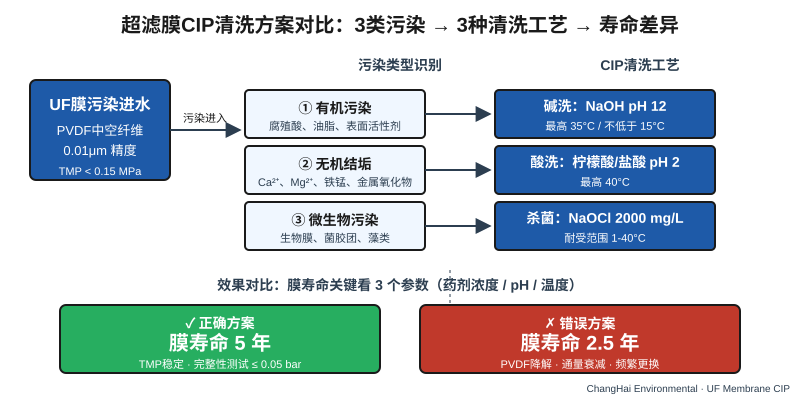

三、CIP清洗的3个核心参数临界控制
UF膜CIP方案成败取决于以下3个参数的临界控制，缺一不可：
- 药剂浓度：NaOH碱洗建议pH 12（不超过PVDF耐受上限）、NaOCl杀菌剂浓度≤2000 mg/L、酸洗pH 2（避免过低腐蚀膜丝）。
- 清洗pH：碱洗pH 12对应最高温度35°C；酸洗pH 2对应最高温度40°C；清洗温度绝不能低于15°C，否则化学反应速率不足、清洗无效。
- 清洗温度：碱洗35°C上限、酸洗40°C上限——DuPont IntegraTec UF模块工作温度范围1-40°C，超出上限将造成不可逆膜丝损伤。
完整性测试压力衰减法是验证CIP效果的黄金标准：初始压力1.5 bar、5分钟内下降≤0.05 bar视为合格。超过0.05 bar说明污染未清洗彻底，需重新判定污染类型并调整CIP方案。
四、真实案例对比：5年寿命 vs 2.5年寿命
案例A（正确方案）：巴厘岛乌布某度假村UF+RO+EDI组合系统，日产80m³纯水。进水铁0.05 mg/L、锰<0.02 mg/L，采用Dead-End死端运行模式（100%产水+定期反洗）。CIP方案：NaOH pH 12碱洗35°C + 柠檬酸pH 2酸洗40°C + NaOCl 1500 mg/L杀菌，反洗TMP 2.5 bar、产水通量80 LMH（25°C）。运行5年后TMP仍稳定在0.10 MPa，完整性测试压力衰减0.03 bar合格。
案例B（错误方案）：国内某垃圾渗滤液预处理UF项目，进水COD高达8000 mg/L、油脂含量波动大。运维方按通用经验每月CIP一次：NaOH pH 13碱洗45°C（超过PVDF 35°C上限）+ 盐酸pH 1.5酸洗（低于安全下限）+ NaOCl 3000 mg/L杀菌（超过耐受上限）。运行2.5年后膜丝大面积脆化、TMP从0.08 MPa攀升至0.18 MPa、完整性测试压力衰减0.12 bar超标，被迫整体更换——损失超过设备投资60%。
五、UF膜CIP方案设计要点总结
UF膜CIP方案设计必须遵循以下流程：① 入水水质检测（COD/硬度/铁锰/余氯/SDI/浊度）→ ② 污染类型判定 → ③ 选择对应清洗药剂及浓度 → ④ 严格控制pH与温度在DuPont IntegraTec UF模块耐受范围内 → ⑤ CIP后完整性测试（压力衰减≤0.05 bar）→ ⑥ 持续监控TMP与产水通量变化趋势（工作TMP<0.15 MPa）。
昌海环保UF系列采用DuPont IntegraTec UF模块，针对不同进水水质配套定制化CIP方案与自动气洗+水洗反洗系统，在垃圾渗滤液、电子超纯水、制药纯化水等场景积累了大量5年以上长寿命UF膜运行案例。选型阶段就把CIP参数与进水水质对齐，是UF膜寿命从2.5年跃升到5年的关键。
