调试后第二天水质报告一出来，现场工程师当场慌了——产水电导率从设计的 5 μs/cm 一路飙升到 30 μs/cm，脱盐率从 99% 掉到 96%。膜厂家技术电话打三遍依然查不出问题。这不是膜的锅，是「3 个隐形参数」顺序查错了。
一、为什么 90% 的反渗透调试都栽在「3 个隐形参数」上
反渗透膜出厂已过 99.6% 标准脱盐测试。调试后脱盐率突然下降，90% 不是膜损伤，而是这三个周边系统的隐形参数：进水温度（影响电导率读数约 2%/℃）、进水余氯（破坏聚酰胺膜结构）、系统回收率（决定浓差极化程度）。
二、参数 1：进水温度偏差 → 立即校准温度补偿
进水温度每偏离设计值 1℃，电导率读数随之变化约 2%。冬季原水温度低于 10℃ 时读数「假性」偏高，夏季高于 30℃ 时「假性」偏低。
1. 校准 PT100 温度探头：与标准温度计比对，偏差 ≤ ±0.5℃；
2. 查仪表菜单：电导率表的「自动温度补偿到 25℃」出厂默认常常未启用，不打开就会随温度漂移；
3. 检查流量计：温度下降导致粘度增大，流量降 5%~10% 是正常，不能误判为膜堵塞。
三、参数 2：进水余氯 → 检查 ORP 和活性炭
聚酰胺反渗透膜对余氯「零容忍」。当进水余氯持续 > 0.1 mg/L 时，膜元件会在 1~2 周内出现不可逆脱盐率下降。市政自来水余氯通常 0.5~1.0 mg/L，靠活性炭去除但有「饱和点」。
1. DPD 比色法每周一次检测：确保进水余氯 < 0.1 mg/L；
2. 在线 ORP 监测：< 200 mV 为安全区，200~350 mV 警戒区，> 350 mV 危险区；
3. 活性炭强制更换节点：新装活性炭去除率高，运行 3~6 个月后达到饱和点，余氯可能突然穿透，必须强制更换或加 NaHSO₃ 还原。
四、参数 3：系统回收率 → 重设浓水阀
系统设计回收率（如 75%）决定浓水侧 TDS 浓度，过高回收率会引发浓差极化和结垢。现场凭经验「调大点出水量」让回收率超 85%，是常见错误。
1. 回收率过高 3 个信号：段间压差快速上升；浓水流量低于设计值 30% 以上；产水电导率伴随波动周期。
2. 正确调试顺序：先在 50% 回收率下稳定运行 2 小时，再逐步加到设计值，每提升 5% 稳定 30 分钟观察。
五、3 参数速查表（FilmTec™ 手册 + AWWA M46）
| 参数 | 标准值 | 异常信号 | 处理方式 |
|---|---|---|---|
| 进水温度 | 15~25℃ | 电导率 ±2%/℃ 波动 | 校准 PT100 + 启用补偿 |
| 进水余氯 | < 0.1 mg/L | 脱盐率缓降（> 0.1%/天） | 更换活性炭或加 NaHSO₃ |
| 回收率 | 设计值 ±5% | 段间压差上升 | 重设浓水阀 + PLC 复位 |
| 进水 SDI | < 4 | 污染周期 < 3 个月 | 加强预处理（砂滤/UF） |
| 进水压力 | 0.8~1.2 MPa | 产水量下降 > 10% | 检查高压泵 + 段间密封 |
六、调试后第一次验收的 4 个动作
1. 测稳态电导率：连续运行 24 小时后再测，禁用启动 1 小时的数据；
2. 第三方 CMA 检测：送检进水/段间/浓水/产水四个点位；
3. 核对设计参数：产水量 ±5%、回收率 ±3%、电导率 ≤ 设计值；
4. 留存调试记录：每个测量值、操作人签字、形成验收文档。
七、排查顺序错了，90% 的故障查不出来

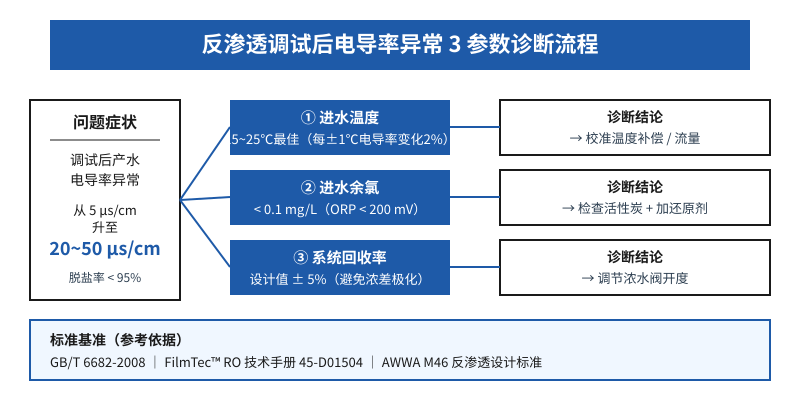

调试期故障诊断，顺序比经验重要。固定顺序：温度 → 余氯 → 回收率 → 其他。逻辑是：温度读数假象最快排除，余氯膜损伤最危险先查，回收率系统稳态最后定。按此顺序 30 分钟内可定位大多数调试期电导率异常。若膜本身有问题（O 圈密封不严、装反、端盖泄漏），前三项排查后才进入「开盖检查」环节。
