超纯水设备在电子半导体、光伏、制药和实验室等行业是工艺命脉,而水质检测的判定结论直接决定这批产品能不能用、这批水能不能回。我们走访过 30 多个 EDI+抛光混床 终端现场,发现一个共同的规律:真正把超纯水做砸的项目,90% 不是工艺段设计错了,而是检测仪表读数没读对、判定逻辑用反了。本文不讲工艺原理,只讲调试和运维一线最常踩坑的 3 个核心指标——电阻率、TOC、细菌数——怎么读、怎么判、怎么避坑。
一、电阻率读数 18.2 MΩ·cm 就一定合格?先把温度补偿和流速校准做了
电阻率是超纯水最直观的指标,理论上 25℃ 纯水的极限电阻率是 18.248 MΩ·cm,行业习惯叫 18.2。但现场读数经常出现 4 个”看着 18.2 实则不合格”的陷阱:① 探头没做温度补偿(水从 20℃ 升到 30℃,电阻率自然下降约 0.4-0.6 MΩ·cm,看起来像水质变差);② 探头没做流速校准(流速低于 0.1 m/s 时读数虚高,常见于夜间低负荷运行时段);③ 探头长时间没做在位校验(石墨电极探头使用 6-12 个月后,常数漂移可达 5-10%);④ 探头前没有装压力调节阀(压力波动 0.5 bar 以上会干扰电极响应)。
判定标准:EDI 出水电阻率 ≥ 15 MΩ·cm、抛光混床后 ≥ 18.0 MΩ·cm(25℃ 补偿后)才算合格。避坑要点:在线电阻率仪建议每 3 个月用便携式电阻率仪(经计量院校准)在同一取样点比对一次;探头每年至少更换或返厂校验一次;电阻率数据要进历史曲线,不能只看瞬时值。
二、TOC 偏高但电阻率正常,先查 EDI 模块的 2 个参数,别动混床
这是我们最常被问的问题之一:”电阻率 18.2 MΩ·cm 正常,TOC 跑 30 ppb,是不是抛光混床失效了?”——多数情况下不是。先查 EDI 这两个参数:① EDI 工作电压(E-Cell MK-3 标称 0-300V DC,MK-5 同样 0-300V DC,正常运行应在 50-150V 区间,低于 30V 几乎一定是模块内部树脂失效或浓水室堵塞);② EDI 进水电导率(必须稳定 < 20 μS/cm,理想值 < 10 μS/cm,一旦波动到 30 μS/cm,TOC 立即会被打高)。
为什么 EDI 后 TOC 会偏高:EDI 模块内树脂承担着”连续电再生”作用,当电流不足、树脂饱和时,弱酸/弱碱有机物(如二氧化碳、醋酸根)会穿透到产水端,表现为 TOC 升高但电阻率(主要反映强电解质离子)正常。处置流程:先测 EDI 进出口压差(>2.5 bar 说明浓水室结垢)、再测 EDI 工作电流(< 1A 说明电源或模块故障)、最后查 RO 二级产水 TOC(>100 ppb 说明上游已经污染,需要回头查 RO 膜完整性)。真正抛光混床失效的信号:电阻率 < 17.5 MΩ·cm + TOC 同步升高 + 出水硅 > 5 ppb。
三、产水细菌数超标,90% 是采样错了——4 个采样点 + 1 个检测方法
超纯水细菌数国标上限是 < 0.1 CFU/mL(电子级),GB/T 6682 一级水要求 < 0.01 CFU/mL。现场反馈"细菌超标"的 90% 案例,根因都是采样和检测方法的问题,不是系统真的被污染。常见 4 个错误采样点:① 储水罐底部取样口(死水区,本底菌高,需排放 3-5 倍管体积后再取);② 用 PE/PP 塑料容器接样(容器本身会析出 TOC 并滋生生物膜,必须用硼硅玻璃或专用无菌采样袋);③ 取样后没在 4℃ 冷藏 2 小时内送检(室温放置 2h,菌落数可增长 5-10 倍);④ 用普通营养琼脂 37℃ 培养 24h(超纯水中的寡营养菌根本不长,必须用 R2A 培养基 28℃ 培养 48-72h)。
标准 4 个合格采样点:① EDI 出水口(系统本底指标,取样前开阀排放 1 分钟);② 抛光混床后(验证终端精制效果);③ 储水罐循环泵出口(代表实际用水水质);④ 用水点回水(验证分配系统是否污染,半导体车间最关键)。标准检测方法:R2A 培养基 28℃±1℃ 培养 48h,平板计数法,每个采样点同时做 2 个平行样,菌落数取平均值。避坑:采样员必须戴无粉丁腈手套,采样口用 70% 异丙醇灼烧消毒 30 秒后再开阀。

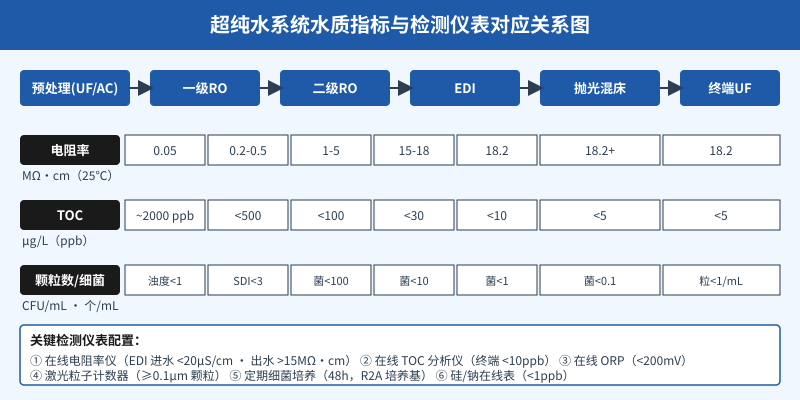

四、水质分级判定速查表(直接拿去用)
下表汇总了超纯水系统 6 个关键水质指标在 4 个工艺段的合格判据,可直接用于现场 QC 判定。读数异常时,按”上游→下游”顺序逐段排查,不要一上来就换树脂或清洗膜。
| 工艺段 | 电阻率(MΩ·cm·25℃) | TOC(ppb) | 细菌(CFU/mL) | 硅(ppb) | 颗粒(≥0.1μm·个/mL) | ORP(mV) |
|---|---|---|---|---|---|---|
| RO 二级产水 | 1-5 | <100 | <100 | <500 | — | <200 |
| EDI 产水 | 15-18 | <30 | <10 | <10 | — | <200 |
| 抛光混床后 | ≥18.0 | <10 | <1 | <5 | <10 | <200 |
| 终端 UF 后(用水点) | ≥18.0 | <5 | <0.1 | <1 | <1 | <200 |
表格里的”<“符号是上限,采样检测值要小于等于对应限值才算合格。注意电阻率是 25℃ 温度补偿值,不是瞬时读数;TOC 是 24h 累积值(在线仪表读数允许短时波动,但日均必须达标);细菌数是 R2A 培养基 28℃ 培养 48h 的平板计数结果,不能用 37℃ 营养琼脂数据替代。
五、现场排查决策树:5 分钟定位故障段
当发现水质异常时,按以下顺序逐项检查,可避免 80% 的误判和过度维修:① 先看 ORP(>350 mV 说明余氯穿透,EDI 模块正在被氧化,这是隐形的死亡曲线);② 再看 RO 二级产水(电导率从 5 μS/cm 升到 15 μS/cm,90% 是 RO 膜污染或密封圈漏);③ 看 EDI 进出口压差(>2.5 bar 结垢,<1.0 bar 树脂流失);④ 看抛光混床压差(突升 0.5 bar 说明树脂破碎或微生物爆发);⑤ 看分配系统(循环回水 TOC 升 + 用水点 TOC 不升,说明分配系统污染)。
结语:水质检测是手段,不是目的
超纯水系统的所有检测仪表、采样动作、判定标准,最终目的都是保证下游工艺(晶圆清洗、注射用水、电池浆料配制)的稳定。水质检测做砸的项目,往往不是仪表精度不够,而是读数没读对、判定逻辑用反了。建议每个超纯水系统都要建立”电阻率 + TOC + 细菌数”三表联检制度,每季度做一次仪表在位校验,每年做一次工艺段健康度评估,这三件事坚持 2 年,系统稳定性会提升一个数量级。
- 电阻率判定:必须 25℃ 温度补偿,EDI 后 ≥15、混床后 ≥18 MΩ·cm,流速校准不能省
- TOC 异常:先查 EDI 电压/电流,再查 RO 二级产水,最后才考虑混床
- 细菌超标:90% 是采样错误,4 个标准采样点 + R2A 培养基是关键
- ORP 监测:>350 mV 是隐形死亡曲线,EDI 正在被氧化
- 日常纪律:三表联检 + 季度校验 + 年度评估,坚持 2 年系统稳定性翻倍
