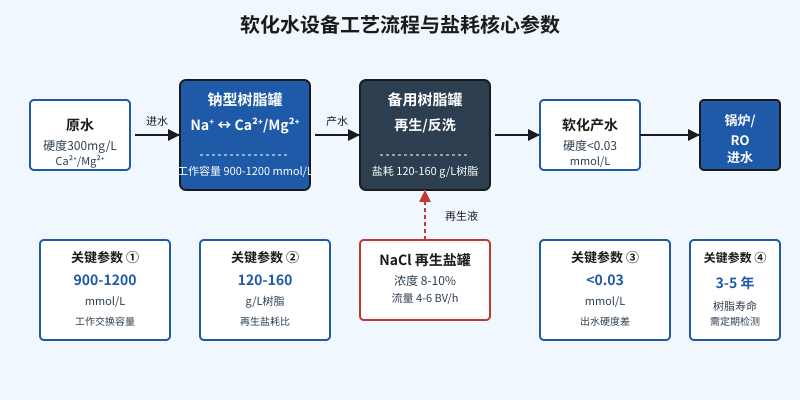

一、软化水设备的本质：钠型树脂交换容量决定盐耗
工业软化水设备的原理并不复杂——自来水通过钠型阳离子交换树脂，水里的 Ca²⁺/Mg²⁺ 被吸附，树脂上的 Na⁺ 进入水中。树脂饱和后用 8-10% NaCl 溶液再生，恢复交换能力。整个过程的核心变量其实只有一个：树脂的工作交换容量。
但实际项目里，盐耗偏高往往不是”再生盐不够”导致的，而是树脂选型、配置、再生工艺这三个环节出错。昌海环保做过 80+ 锅炉软化水项目，统计下来盐耗超设计值的项目里，90% 都栽在这 3 个地方。
1. 核心参数：工作交换容量（决定周期制水量）
钠型阳离子交换树脂的工作交换容量通常 900-1200 mmol/L。1 L 树脂理论可处理 4-6 m³ 硬度 5 mmol/L 的自来水。但这只是理论值——进水水质波动、树脂污染、再生效率都会拉低实际值。凝胶型树脂 1 年后通常衰减到 750-850 mmol/L，3 年后可能只剩 600-700 mmol/L。
2. 关键参数：盐耗比（决定运行成本）
盐耗比 = 再生用盐量 ÷ 合格产水量。设计值通常 120-160 g/L 树脂，对应吨水盐耗 30-50 g。如果实际盐耗超过设计值 20%，一定是某个环节出了问题——盐的市场价 600-1000 元/吨，吨水成本多花 0.02 元看着不多，但一个 100 m³/h 的锅炉系统一年多花 1.5 万+。
二、3 个导致盐耗偏高的隐藏原因
1. 树脂牌号选错——凝胶型和大孔型差 30-40%
凝胶型 001×7 树脂便宜（每升 20-30 元），但抗污染能力差、易破碎，适合进水浊度 < 1 NTU、硬度稳定的自来水场景。大孔型树脂（如 Amberlite 252、Purolite C100）孔隙率更高，抗有机污染、抗氧化能力都更强，工作交换容量比凝胶型高 15-20%，但价格也贵 50% 左右。很多项目图便宜直接选凝胶型，运行半年后盐耗就开始升高。
真实案例：某化工厂锅炉软化水设备，初期选用凝胶型树脂，3 个月后盐耗从设计的 140 g/L 涨到 195 g/L。后来换成大孔型树脂，盐耗稳定在 150 g/L 左右。虽然树脂采购成本多花 2.8 万，但年节约再生盐 6 吨+，8 个月回本。
2. 双罐/单罐配置错配——进水硬度波动场景下浪费严重
进水硬度稳定（波动 < 10%）时，单罐双柱（一用一备）就够了。但硬度波动 50% 以上的场景（如部分地下水受季节影响、河水补水的自来水厂），单罐经常出现"刚再生完又饱和"的情况，必须用双罐并联 + 流量型控制阀，按产水量触发再生。两种配置盐耗差异在 15-25% 之间。
3. 再生工艺参数错误——浓度/流速/时间三要素缺一不可
- 再生液浓度：NaCl 8-10% 是最佳区间。低于 6% 时再生效率急剧下降；高于 12% 时不仅浪费盐，还会引起树脂”过饱和”反而降低交换容量。
- 再生液流速：4-6 BV/h（BV = 树脂体积）是最经济区间。流速太快，Na⁺ 来不及和 Ca²⁺/Mg²⁺ 交换就流走了；流速太慢，再生时间被拉长但效率提升有限。
- 慢洗水量：2-3 BV 即可，过多会稀释树脂层、缩短有效制水周期。
- 正洗终点：出水硬度 < 0.03 mmol/L 时停止正洗，否则白白浪费合格水。
三、3 个真实案例 + 判断方法
案例 1：某半导体厂软化水设备出水硬度突然超标
2025 年某 8 寸晶圆厂超纯水预处理，软化水设备运行 1 年后出水硬度从 < 0.03 mmol/L 突涨到 0.5 mmol/L（超标 16 倍）。检查发现：进水余氯长期 0.3-0.5 mg/L（远超 < 0.1 mg/L 的要求），树脂氧化破碎率高达 18%，饱和 NaCl 再生已无法恢复工作容量。最终整罐更换 + 前置活性炭过滤器解决，年增成本 8 万但避免了超纯水不合格导致的更大损失。
案例 2：某化工厂软化水设备盐耗比设计值高 30%
某精细化工厂锅炉补水系统，2024 年调试期盐耗 195 g/L 树脂（设计 140 g/L），吨水盐耗超设计 39%。排查发现：①再生液浓度配比错误（实际只有 5%，操作员按体积比配没用比重计）；②进水硬度受上游工艺影响波动大。整改方案：换浓度自动配比系统 + 双罐并联 + 在线硬度监测仪，3 个月后盐耗稳定在 145 g/L。
案例 3：新加坡滨海湾酒店预软化案例
昌海环保为新加坡滨海湾某五星级酒店（>300 间客房）配套 2 套 RO-3 系统的预软化设备。进水硬度约 180 mg/L，要求产水硬度 < 1 mg/L（保护 RO 膜 + 冷却塔）。选用大孔型强酸阳树脂 + 流量型全自动控制阀，运行 3 年盐耗稳定 150 g/L，年节省冷却塔维护费约 52,000 SGD（折人民币 28 万），投资回收期 1.8 年。
四、判断该不该换树脂的 3 个数据
软化水设备运行 2-3 年后，”该不该换树脂”是最常见的问题。3 个数据告诉你该不该动：
- 树脂使用年限：3-5 年。超过 5 年的树脂工作交换容量普遍衰减 20%+，盐耗基本都会超设计值。
- 周期制水量衰减率：连续 3 个周期衰减 > 10% 时，树脂已不可逆污染，再怎么优化再生工艺都救不回来。
- 树脂破碎率：目测或反洗分层检测，破碎率 > 10% 必须更换。破碎树脂不仅交换容量下降，还会堵塞控制阀导致再生不稳定。
另外 2 个紧急更换信号：①出水硬度持续 > 0.1 mmol/L 超过 24 小时；②再生后正洗水量比设计值多 50%。这两个信号同时出现，树脂基本已报废。
五、昌海环保软化水设备能力
昌海环保软化水设备覆盖 1-50 m³/h 全系列，进水硬度 50-1000 mg/L 通用配置。标准配置：大孔型强酸阳树脂 + 全自动流量型控制阀 + 在线硬度监测仪 + 食品级 NaCl 盐箱。可选配：双罐并联系统（适用于硬度波动场景）、远程监控模块（4G 上传运行数据到手机/电脑）、进水预处理（活性炭 + 软化组合，去除余氯避免树脂氧化）。
设备出厂前完成 72 小时连续烧机测试，每台附带《调试阶段盐耗对照表》。现场调试由资深工程师带队，3 天完成参数标定 + 操作培训 + 1 对 1 避坑指南。带进水水质报告（硬度、浊度、余氯、铁锰），可免费做选型方案评估和吨水成本测算。
