上周去一个电子厂做超滤回访，车间王工拉住我：’昌哥，我们这套 UF 系统才调试完一周，TMP 就从 0.05 涨到 0.16 MPa，是不是膜有问题？’ 现场打开 PLC 历史曲线一看，我心里就有数了——典型的不懂参数瞎调。这种坑，昌海 10 年接了至少 30 个。本文把 B 超滤设备调试现场最常栽跟头的几个点整理成一份’稳压红线表’，老工程师拿走就能直接用，关键参数都标到了 DuPont IntegraTec 标定值。
一、TMP 的本质：超滤系统的’血压计’
：超滤系统的’血压计’ TMP（Trans-Membrane Pressure，跨膜压差）是进水压力减去产水压力的差值，反映膜被污染的程度。昌海 UF 系统膜孔径 0.01 μm（PVDF 中空纤维材质），正常 TMP 应稳定在 0.05 MPa 以下，对应 DuPont 标准化 TMP 的基线。一旦 TMP 持续上行，说明膜面污染物累积速度超过了反洗剥离速度——系统需要立即介入。TMP 就像人的血压，平稳是健康，飙升就是身体在报警。任何一项超过基线 1 bar 的增量都视为异常，必须安排 CIP 化学清洗。

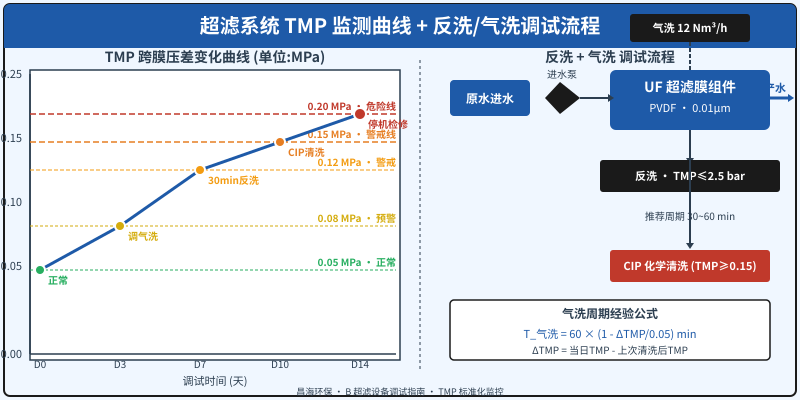

二、4 个 TMP 临界点：老工程师的稳压红线
1. 0.05 MPa（正常基线）：新膜或刚 CIP 后的稳态值，系统健康。
2. 0.08 MPa（预警）：立即检查气洗频率，气量是否降到 8 Nm³/h 以下。
3. 0.12 MPa（警戒）：反洗周期必须缩短到 30 分钟以内。
4. 0.15 MPa（强制清洗线）：必须做化学清洗（CIP），NaOH + NaClO 或柠檬酸轮换。
5. 0.20 MPa（危险）：膜可能已经压实污染层或断丝，拆膜检测。
王工的案例正是卡在 0.12→0.15 这段，反洗周期还停留在 90 分钟，气洗又只开了 6 Nm³/h/module（标准 12），TMP 一周不破才怪。
| TMP 区间 | 系统状态 | 建议动作 |
|---|---|---|
| < 0.05 MPa | 新膜/CIP 后基线 | 正常运行，每周记录一次 |
| 0.05 → 0.08 MPa | 缓慢上行 | 观察趋势，检查 SDI |
| 0.08 → 0.12 MPa | 预警 | 加频气洗，检查气量 12 Nm³/h |
| 0.12 → 0.15 MPa | 警戒 | 反洗周期改 30 min 内 |
| ≥ 0.15 MPa | 强制清洗 | 立即 CIP（碱洗/酸洗） |
| ≥ 0.20 MPa | 危险 | 停机，拆膜检测完整性 |
三、3 个最常踩坑的反洗 + 气洗参数
的反洗 + 气洗参数 踩坑第 1：反洗周期过长。系统自动按 60 分钟定时跑，进水水质一变就失控。正确做法是基于 TMP 设定点触发（TMP 升 0.03 MPa 触发一次反洗），而不是死板定时。DuPont 手册里写得很清楚：反洗序列触发有三种方式——基于时间、基于产水体积、基于 TMP 设定点，其中 TMP 触发最稳。 踩坑第 2：气洗气量不足。气量 < 8 Nm³/h/module 时，污泥层无法被有效剥离，膜丝很快堵塞。DuPont IntegraTec 标定值为 12 Nm³/h/module，小膜（SFP/D-2660）建议 7 Nm³/h，气压窗口 0.35~2.5 bar。气量过大（> 15 Nm³/h）会冲断膜丝，气量过小就是挠痒痒。 踩坑第 3：化学清洗选错方向。有机污染（胶体、微生物分泌物）必须碱洗（NaOH 0.5% + NaOCl 1000 mg/L，30~35°C 循环 60 min）；无机结垢（钙镁、铁）必须酸洗（柠檬酸 2%，pH 2~3，40°C 循环 90 min）。搞反了等于白洗，还可能把污染层压得更实，加速膜报废。
四、5 步诊断流程：定位 TMP 升高的根因
：定位 TMP 升高的根因 按顺序排查，不要跳步，每一步的判定标准都给到具体数值。 1. 看进水 SDI：若 SDI > 4（理想 < 3），前处理（砂滤/碳滤）失效，先解决前处理，再谈 UF。 2. 看气洗记录：气量是否稳定 12 Nm³/h，气压是否在 0.35~2.5 bar 窗口内，气洗频率是否每 30 分钟一次。 3. 看反洗压力：反洗 TMP 是否超过 2.5 bar 上限，反洗水量是否衰减（流量降 10% 即异常）。 4. 看化学清洗频率：若 30 天内 CIP ≥ 2 次，说明污染已超出反洗能力，必须考虑工艺改造。 5. 看膜完整性测试：压力衰减测试初始 1.5 bar，5 min 下降 > 0.05 bar 即判定有断丝风险，3 μm 缺陷可识别。
五、化学清洗方案选择
1. 碱洗（NaOH + NaClO）：杀灭微生物、溶解有机胶体。
2. 酸洗（柠檬酸）：溶解无机垢（CaCO₃、Fe(OH)₃）。
顺序很重要：先碱后酸，每步之间用清水冲洗至 pH 中性。NaOCl 浓度绝对不能超过 2000 mg/L（DuPont PVDF 极限），否则膜丝脆化。
工程经验：TMP 一周内从 0.05 涨到 0.15 MPa，几乎 90% 是这 3 个参数没调对。把反洗周期改成 TMP 触发 + 气量补到 12 Nm³/h + 选对 CIP 方向，膜寿命从 1 年拉到 3 年不是空话。昌海 UF 设备出厂默认参数都按 IntegraTec 标定，但现场水质千差万别，调试这步别省。
