国产膜进水ORP从150mV突然蹿到480mV，3天内3支高压RO膜全部报废——这不是杜撰，是某海岛项目调试现场的实录。操作压力55-120bar的高压反渗透和普通RO(10-30bar)完全不同，进水水质指标超标不是”性能下降”，而是”膜报废倒计时”。
一、高压反渗透进水水质为何比普通RO更”挑剔”？
普通反渗透操作压力10-30bar，膜污染后还能低压清洗修复；高压反渗透(如DTRO碟管式、海水SWRO)操作压力高达55-120bar，膜片间距更窄、流道更紧凑，对进水水质的要求是数量级的提升。
从杜邦FilmTec™技术手册看，海水膜(SW30系列)对进水SDI要求严格控制在<4，操作压力区间55-70bar；DTRO碟管式膜操作压力75-120bar。压力越高，膜面污染物被"压实"的速度越快——同样5 NTU的浊度超标事件，普通RO可扛一周再化学清洗，高压RO可能在72小时内就把膜压差从0.5bar推到2bar以上，化学清洗都无法恢复通量。
这意味着：高压反渗透的水质监测节点必须前置到预处理出水口，不能只看RO进水总管。预处理崩溃到RO膜报废之间的”缓冲时间”，在高压系统中通常只有48-72小时。

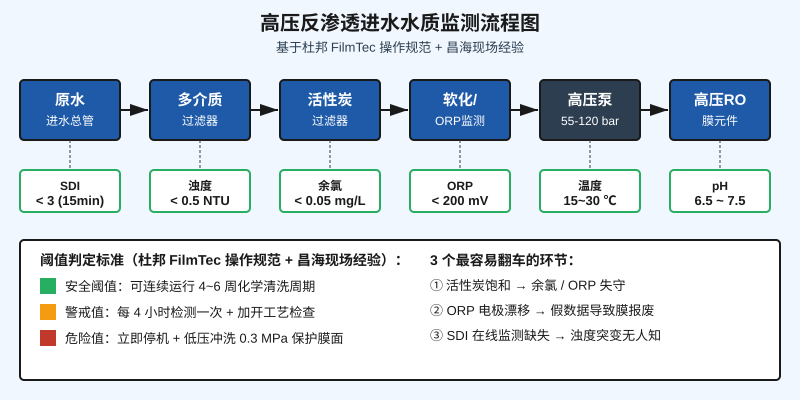

二、6项关键水质指标速查表
结合杜邦FilmTec™操作规范和昌海环保工程部现场经验，整理出高压反渗透进水必须日检的6项指标。下表中”危险值”代表必须立刻停机的硬阈值，不是建议值。
| 监测指标 | 安全阈值 | 警戒值(加强监控) | 危险值(必须停机) | 建议检测频次 |
|---|---|---|---|---|
| SDI(15min) | < 3 | 3 ~ 4 | > 5 | 每 4 小时 |
| 浊度 | < 0.5 NTU | 0.5 ~ 1 NTU | > 1 NTU | 连续在线 |
| 余氯 | < 0.05 mg/L | 0.05 ~ 0.1 mg/L | > 0.1 mg/L | 每日 2 次 |
| ORP | < 200 mV | 200 ~ 350 mV | > 350 mV | 连续在线 |
| 温度 | 15 ~ 30 ℃ | 30 ~ 35 ℃ | > 35 ℃ 或 < 10 ℃ | 连续在线 |
| pH | 6.5 ~ 7.5 | 7.5 ~ 8.5 | > 8.5 或 < 6.0 | 每日 2 次 |
1. 特别提示：余氯和ORP是”双保险”指标
ORP连续监测是预警(反应快、易远程)，余氯DPD比色法是复核(精确、需要人工)。两者必须配套使用，缺一不可。ORP单点失守的真实案例见过太多——某项目ORP电极被氧化铁污染显示450mV，操作人员按仪表停了活性炭反洗周期，结果DPD比色实测余氯仅0.02 mg/L，活性炭其实是好的，反而因为多反洗了一次导致滤料损耗加速。
三、现场排查3步走
1. 浊度和SDI同时异常——99%是预处理崩溃
立刻打开预处理段巡查：多介质过滤器是否堵塞(压差>0.5bar)、超滤(UF)膜是否到反洗周期、保安过滤器滤芯是否变色。应急措施：立即停RO高压泵，但保持低压冲洗0.3MPa，避免污染物在膜面”晒干”结垢——这步不做，48小时后就算化学清洗也救不回来。
2. 仅余氯/ORP异常——活性炭失效或ORP电极漂移
先用DPD比色法复核余氯实际值，排除ORP电极污染或漂移的误报。如果余氯确实>0.1 mg/L，立即在RO进水前投加亚硫酸氢钠(1.5~2.0 mg/L NaHSO₃去除每1 mg/L余氯)，同时更换活性炭滤料(空床接触时间EBCT应≥6 min)。活性炭饱和后表面会滋生细菌，必须及时更换，不能等”凑合用”。
3. 仅温度或pH异常——季节性变化或加药故障
温度偏高(>35℃)会加速膜水解老化，需检查板式换热器是否结垢；温度偏低(<10℃)产水流量下降，需检查进水管路是否结冰。pH异常主要查阻垢剂/酸加药泵是否正常(膜元件运行pH范围一般是2-11，但长期偏离中性会加速结垢或水解)。
四、老工程师的3条血泪经验
经验一：不要相信”昨天的数据”
高压反渗透膜污染是指数级过程——前6小时看不出变化，第7小时开始断崖式恶化。规范要求每4小时记录一次SDI和ORP，而不是每班一次。我们见过最极端的案例：操作工上午看SDI=3.2没报警，下午3点SDI=6.8、ORP=420mV、产水量下降30%，3天后3支高压RO膜全部报废。
经验二：ORP电极比余氯试纸更灵敏，但会”骗人”
ORP电极对氧化还原反应敏感，能捕捉到余氯试纸看不出的微小波动；但电极本身是消耗品，电解液会被氧化、铂金电极会被污染。规范要求每月用标准液校验一次ORP电极，每季度更换一次电解液。如果你的项目ORP读数长期”平稳”在某一数值不变，可能是电极死了——比漂移更可怕。
经验三：化学清洗是”后悔药”，不是”常规保养”
如果你的高压反渗透每月都要化学清洗一次，说明水质管控出了问题。规范操作下，高压RO膜的化学清洗周期应≥6个月。清洗频率过高会加速膜表面聚酰胺层老化(每次化学清洗都会损失部分膜性能)，形成”越洗越脏、越脏越洗”的恶性循环，膜寿命从设计的5年缩短到2-3年。
回到开头那个海岛项目：事后查证是活性炭过滤器饱和后未及时更换，加上ORP电极漂移未被发现，最终3支海水RO膜报废，直接损失18万、调试工期延误2周。高压反渗透的水质管控，本质是”预防”，不是”治疗”。一旦看到ORP或SDI异常，48小时内必须把问题掐掉——不要等”今天数据看看明天再说”。
