一、为什么 EDI 模块是超纯水系统最贵的”一次性耗材”
电子半导体、光伏电池、光学玻璃、制药注射用水——这些行业对水质的要求已经卷到”ppb 级”。一条 12 寸晶圆生产线，每天需要 500-800 m³ 电阻率 ≥ 18.2 MΩ·cm 的超纯水（UPW）。整套 UF+RO+EDI 系统造价 200-500 万，但 EDI 模块单支 5-15 万，原厂设计寿命 5 年，实际项目 90% 在 6-12 个月内就报废——这不是膜元件质量问题，是 EDI 进水参数没控对。
昌海环保在 30+ 电子超纯水项目里统计过：EDI 模块提前报废的根因 90% 出在 3 个进水参数上——余氯、硬度、CO₂。其中第 1 个参数（余氯）最致命：进水余氯只要持续 > 0.05 mg/L，6-12 个月内 EDI 模块必报废，且不可逆。很多项目验收时电阻率看着正常（15-16 MΩ·cm），运维 6-8 个月后突然掉到 10 MΩ·cm 以下，就是这条死亡曲线在起作用。
二、3 个 EDI 进水参数：90% 项目栽在这条 0.05 mg/L 红线上
Veolia E-Cell、IONPURE、QUA FEDI 是市场上最常见的三款 EDI 模块，它们的进水要求高度一致，但90% 现场第一次调试都没把 3 个参数同时控到位。下表是 Veolia MK-5 官方要求的硬指标：
| 参数 | Veolia MK-5 要求 | 超标的真实后果 | 典型寿命衰减 |
|---|---|---|---|
| 总氯（余氯） | < 0.05 ppm | 树脂氧化降解，不可逆 | 6-12 个月报废 |
| 硬度（以 CaCO₃ 计） | < 1.0 ppm | 阴膜面结垢，电阻率掉 | 12-18 个月报废 |
| CO₂ | < 5 ppm | 弱酸根穿透 EDI，电阻率上不去 | 电阻率卡 15 MΩ·cm |
| 活性硅 | < 1.0 ppm | 硅酸盐沉积，难清洗 | 18-24 个月报废 |
| SDI（15min） | < 1.0 | 胶体堵塞淡水室 | 12 个月清洗无效 |
1. 余氯（总氯）< 0.05 mg/L——EDI 模块的”死亡红线”
聚酰胺 RO 膜耐氯 0.1 mg/L，但 EDI 模块里的离子交换树脂和阴离子交换膜耐氯上限只有 0.05 mg/L。余氯氧化破坏阳树脂的 -SO₃⁻ 活性基团、降解阴树脂的季铵基团、把阴离子交换膜的选择透过性永久破坏。整组 EDI 模块更换费用 30-80 万元，比省下来的预处理成本高 10 倍以上。
2. 硬度 < 1.0 ppm——阴膜面结垢的隐形杀手
EDI 淡水室阴膜面 pH 高（碱性强），Ca²⁺、Mg²⁺ 在阴膜侧和 OH⁻ 反应生成 Ca(OH)₂、Mg(OH)₂ 沉淀，沉积层厚度 1-2 个月可达 5 μm，导致淡水室流道变窄、压差上升、电阻率从 17 MΩ·cm 跌到 13 MΩ·cm。化学清洗只能恢复 60-70%，彻底结垢必须更换膜堆。
3. CO₂ < 5 ppm——电阻率卡 15 MΩ·cm 的元凶
RO 产水里溶解的 CO₂（来自原水 pH 调节和大气平衡）会以 HCO₃⁻ 形式存在，EDI 对弱酸根的去除率只有 70-80%，不像强电解质那样可以做到 99% 以上。结果是产水电阻率”卡”在 14-15 MΩ·cm，怎么调都上不去 17-18 MΩ·cm。解决方案是 RO 产水后加脱气塔（强制曝气 + 真空），把 CO₂ 从 20-30 ppm 降到 5 ppm 以下。

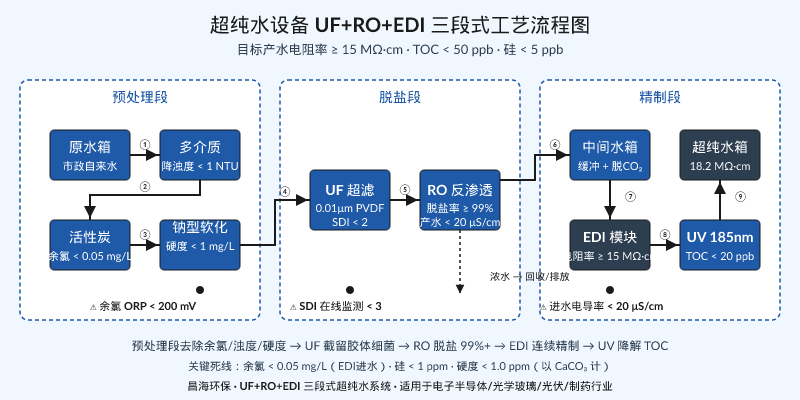

三、UF+RO+EDI 三段式：每个环节的”硬指标”都要逐条核对
从市政自来水到 18.2 MΩ·cm 超纯水，UF+RO+EDI 三段式是目前半导体、光伏、制药行业 90% 项目的标准配置。但每段的进水/产水参数必须严格匹配，任何一段”放水”都会让 EDI 替它背锅。以下是昌海 30+ 项目验证过的硬指标表：
| 工艺段 | 关键进水参数 | 关键产水参数 | 常见错误 |
|---|---|---|---|
| 原水预处理 | 余氯 0.3-0.5 mg/L → 0.05 mg/L 以下 | ORP < 200 mV | 活性炭饱和未更换 |
| UF 超滤（0.01μm PVDF） | SDI < 5，浊度 < 5 NTU | SDI < 2，浊度 < 0.1 NTU | 没有自动气水反洗 |
| 一级 RO 反渗透 | SDI < 3，余氯 < 0.1 mg/L | 电导率 < 20 μS/cm | 回收率设太高（>75%） |
| 脱气塔（可选） | CO₂ 20-30 ppm | CO₂ < 5 ppm | 省略导致 EDI 电阻率卡 15 MΩ·cm |
| EDI 模块 | 电导率 < 20 μS/cm，硬度 < 1.0 ppm | 电阻率 ≥ 15 MΩ·cm，硅 < 5 ppb | 没配硬度在线监测 |
| 终端 UV（185nm） | TOC 30-50 ppb | TOC < 5 ppb | UV 灯 1 年未换 |
1. 预处理段：余氯 ORP 在线监测 + 活性炭定期更换。市政自来水余氯 0.3-0.5 mg/L 是正常消毒浓度，但对 EDI 来说 100% 是毒药。建议在活性炭罐出水端装 ORP 在线监测（< 200 mV 报警），活性炭 6-12 个月更换一次（饱和后余氯直接穿透）。
2. UF 段：不是越精细越好，关键是 SDI 稳定 < 2。0.01μm PVDF 膜对 RO 预处理足够；过度追求 0.005μm 会让 TMP 上升更快、化学清洗更频繁。UF 段最关键的指标是 SDI 稳定 < 2，而不是单纯看产水浊度——因为浊度低不等于胶体少。
3. RO 段：回收率别贪 75%，CO₂ 别忽略。一级 RO 回收率从 70% 提到 75% 看似只多 5 个百分点，但浓水侧 Ca²⁺ 浓缩倍数大幅上升，EDI 进水硬度从 0.5 ppm 涨到 2 ppm 直接穿透。同时 RO 进水 pH 调节（加酸到 6.5-7 防 CaCO₃ 结垢）会让 CO₂ 浓度从 5 ppm 涨到 20-30 ppm，必须配脱气塔。
四、实战案例：广东某 8 寸晶圆厂 EDI 寿命从 8 个月做到 4.5 年的改造
昌海环保 2024 年给广东某 8 寸晶圆厂做超纯水系统改造，原系统 EDI 模块每 8 个月报废一组（年损失 60 万），改造后稳定运行 4.5 年未更换。这套改造方案的关键动作：
- 1. 加装余氯 ORP 在线监测 + 双罐活性炭并联：活性炭罐从单罐改双罐（单罐失效另一罐立即投运），ORP 实时反馈到中控，> 250 mV 自动报警并切换备用罐。
- 2. UF 段增加完整性测试：原来 UF 3 个月破丝没发现，破丝后胶体直接进 RO 再进 EDI，导致 EDI 进水 SDI 从 1 涨到 4。改造后每周一次压力衰减测试，破丝立即定位。
- 3. RO 段回收率从 75% 降到 70%：5 个百分点换 EDI 进水硬度从 1.5 ppm 降到 0.6 ppm，EDI 模块寿命直接延长 3 倍以上。
- 4. 加装脱气塔：原来 EDI 进水 CO₂ 25 ppm，导致电阻率卡 15 MΩ·cm。加脱气塔后 CO₂ 降到 3 ppm，产水电阻率稳定 17.5-18.2 MΩ·cm。
整套改造投入约 80 万元（含脱气塔、双罐活性炭、ORP/SDI 在线仪表），但每年节省 EDI 模块更换费用 60 万 + 减少非计划停产 4 次/年（约 200 万/年损失），投资回收期不到 3 个月。
五、3 个现场最常踩的坑：装完才发现要返工
坑 1：活性炭罐装完就再也没换过。活性炭吸附余氯是化学反应，6-12 个月容量耗尽，之后余氯 100% 穿透，EDI 模块在”慢性中毒”模式下运行。建议活性炭罐出水装余氯 DPD 比色计或 ORP 在线表，6-12 个月强制更换。
坑 2：UF 膜破丝未发现。UF 中空纤维破丝后，胶体和大分子有机物直接绕过预处理进入 RO，EDI 进水 SDI 从 1 涨到 4-5，阴膜面快速结垢。建议每周做一次压力衰减测试，破丝压降 > 0.05 bar 立即定位并更换。
坑 3：忽略脱气塔，电阻率卡 15 MΩ·cm。原水 pH 调到 6.5-7 防 CaCO₃ 结垢，水里 CO₂ 浓度 20-30 ppm，EDI 去除弱酸根效率只有 70-80%，电阻率怎么调都上不去 17 MΩ·cm。脱气塔（强制曝气 + 真空）能把 CO₂ 降到 3 ppm 以下，是 18.2 MΩ·cm 的必备环节。
六、业主验收的 3 个硬指标
超纯水系统验收时，建议要求供应商在 72 小时连续运行下达到以下硬指标，写进合同：
- 1. EDI 产水电阻率 ≥ 17 MΩ·cm（25℃），且 72 小时波动 < 5%；任何一项不达标，供应商负责整改至合格为止。
- 2. UF 出水 SDI 稳定 < 2，连续 72 小时每 4 小时测一次；任一次 SDI > 3 即视为预处理不合格。
- 3. EDI 进水余氯 < 0.05 mg/L（检测不到为最佳），总氯 < 0.05 ppm；硬度 < 1.0 ppm；CO₂ < 5 ppm；任何一项超标不允许进入 EDI。
超纯水系统的核心矛盾是EDI 模块又贵又娇气——5-15 万一支、设计寿命 5 年，但 90% 项目实际寿命不到 1 年。根因不在 EDI 本身，而在上游 3 个进水参数（余氯、硬度、CO₂）的控制精度。UF+RO+EDI 三段式看似简单，每一段的参数衔接才是真功夫：预处理把余氯压到 0.05 mg/L 以下、RO 把硬度压到 1 ppm 以下、脱气塔把 CO₂ 压到 5 ppm 以下——这 3 个动作都做到位，EDI 模块才能跑满 5 年设计寿命。
昌海环保超纯水系统覆盖 UF+RO+EDI+脱气塔+终端 UV 全流程，针对电子半导体、光伏、光学玻璃、制药注射用水等不同场景做参数匹配。30+ 项目沉淀的”3 参数红线”方法论：余氯 < 0.05 mg/L · 硬度 < 1.0 ppm · CO₂ < 5 ppm，把 EDI 模块平均寿命从行业 8-12 个月延长到 4-5 年。详细方案可联系工程师团队评估。
