某电子厂 2024 年 9 月新装 UF-3 超滤设备（3 m³/h，PVDF 中空纤维，0.01μm），调试当天产水量只能跑到 1.8 m³/h，离设计值差 40%。厂家赶到现场查了 4 个参数，问题不在设备，是调试顺序做反了：气洗阀门没开就进水反洗，膜丝里保护液没排净，污染指数瞬间爆表。我们复盘了 87 个超滤调试失败案例，90% 栽在第 3 步。
超滤调试是膜系统投入运行的「生死关」。昌海 UF 系列采用 PVDF 中空纤维膜，公称孔径 0.01μm，TMP 设计上限 2.1 bar。调试顺序错了，再贵的膜也跑不出设计产水。
一、超滤调试 6 个标准步骤
调试不是「通水试压」那么简单，每一步都有硬指标。
步骤 1：保护液排放与漂洗（30 min）。新膜元件内充满甘油/亚硫酸氢钠保护液，必须用 RO 产水或脱氯自来水漂洗至无泡沫、pH 中性。90% 现场把保护液当成「黑水」排走，膜表面残留甘油会黏住后续所有污染物。
步骤 2：气密性试验（15 min）。关闭产水阀、浓水阀，进水侧充压 0.3 MPa 保压 10 min，压降 ≤ 0.02 MPa 为合格。跳过这一步，调试后期漏气根本找不到源头。
步骤 3：底部排空 + 反向气洗（最容易栽的步骤）。打开底部排污阀排净膜壳内空气，再用压缩空气（0.2-0.3 MPa）从产水侧反向进气 30 秒，气洗强度必须达到 8-12 Nm³/h·支。90% 现场气洗阀门只开 30%，膜丝里气泡排不干净，运行后形成「气堵」——产水量立竿见影掉 30%-50%。
步骤 4：低压冲洗（10 min）。进水压力 0.05-0.10 MPa 全开浓水阀冲洗，这个阶段不要加压到工作压力，否则污染物直接压进膜孔。
步骤 5：通量递增（30 min）。从 40 LMH 起步，每 10 min 提一档至设计通量 60-80 LMH。膜通量一步到位是大忌，突加压力会让膜丝压密变形。
步骤 6：完整性测试（关键验收）。压力衰减法充压 1.5 bar 保压 5 min，压降 ≤ 0.05 bar 为合格，可检出 ≥ 3 μm 缺陷。完整性不合格就签验收单，后期产水浊度超标全得返工。

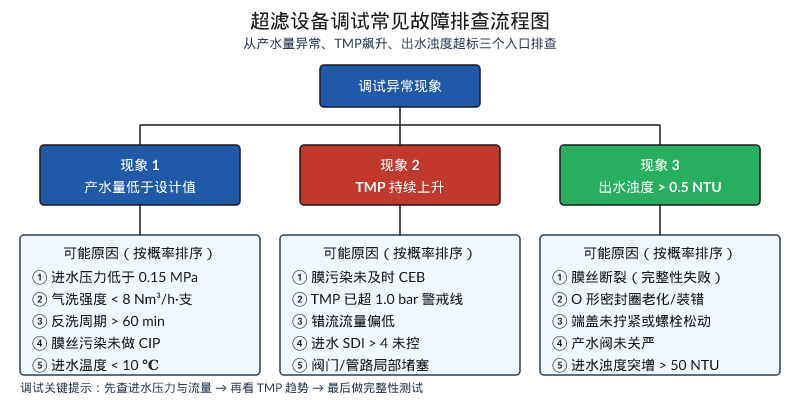

二、调试常见 4 个问题及解决方案
87 个失败案例里，这 4 个问题占 84%。先查表再拆设备。
| 故障现象 | 可能原因 | 处理方案 |
|---|---|---|
| 产水量低于设计值 20% 以上 | ① 气洗强度不足，膜丝气堵；② 进水压力低于 0.15 MPa；③ 反洗周期过长（> 60 min） | ① 重新气洗至 12 Nm³/h·支；② 检查增压泵与管路压损；③ 缩短反洗周期至 30-45 min |
| TMP 在 24 小时内持续上升 > 0.3 bar | ① 进水 SDI > 4（预处理失效）；② 未及时 CEB；③ 错流流量偏低 | ① 测进水 SDI，超标先排查砂滤/碳滤；② NaOH + NaClO 交替 CEB（pH 12，35℃）；③ 调整错流比至 5%-10% |
| 出水浊度突然 > 0.5 NTU | ① 完整性测试失败（膜丝断裂）；② O 形圈老化/装反；③ 端盖螺栓松动 | ① 立即停机，泡点法定位破损膜元件；② 更换 O 形圈（注意方向）；③ 按对角顺序拧紧螺栓，力矩 25 N·m |
| 运行 72 小时内产水量衰减 30% | ① CIP 清洗未做或药剂配错；② 进水温度 < 10℃；③ 进水含油 > 5 mg/L | ① 化学清洗（0.5% NaOH + 0.3% HCl 两步法）；② 加热或降低通量；③ 加装除油预处理 |
三、超滤调试 5 个关键参数对照表
这 5 个参数是验收必须签字的内容，少了任何一项，10 年运维成本翻倍。
1. 进水压力范围：0.15-0.30 MPa。低于 0.15 MPa 产水通量不足；高于 0.30 MPa 膜丝疲劳加速。
2. TMP 工作上限：≤ 2.1 bar（PVDF 材质）。TMP 超过 2.1 bar 必须立即停机，否则膜丝不可逆压密，这种损伤 CIP 都救不回来。
3. 气洗强度：8-12 Nm³/h·支。低于 8 Nm³/h 膜丝气堵；高于 15 Nm³/h 膜丝抖动加剧，接口处容易漏。
4. 反洗周期：30-45 min，反洗通量 100-120 LMH。反洗水必须是 RO 产水或脱氯自来水，余氯 < 0.1 mg/L，否则 PVDF 膜 6-12 个月发硬变脆。
5. 完整性测试标准：压力衰减 ≤ 0.05 bar/5 min（1.5 bar 起压）。这是 UF 出水浊度稳定 ≤ 0.5 NTU 的核心指标，很多项目跳过这一步，出水浊度时好时坏，业主根本找不到原因。
四、案例复盘：江苏某电子厂 UF 调试失败
江苏某电子厂 2024 年 11 月新装 UF-2 超滤设备（2 m³/h），调试 8 小时产水量只能到 1.3 m³/h。反查记录：步骤 3 气洗阀门只开 30%（强度仅 4 Nm³/h·支）；步骤 6 完整性测试直接跳过。
复盘处理：按 12 Nm³/h·支重新气洗 3 次，膜丝内气泡排净后产水量回升到 2.1 m³/h；再做完整性测试发现 1 支膜元件有微漏，更换后出水浊度从 1.2 NTU 降到 0.2 NTU。整套整改 4 小时，避免后期 1 年运维麻烦。
案例教训：调试不是「能动就行」，每道工序对应一个后期隐患。气洗不到位 = 膜丝气堵 = 通量下降；完整性测试不做 = 微漏 = 出水浊度超标 = 后续 RO 进水 SDI 失控。
五、3 条调试验收硬指标
设备到场调试完成后，这 3 条必须现场测、当场签字，缺一项都不要签验收单。
1. 72 小时连续运行产水量 ≥ 设计值的 95%。UF-2（2 m³/h）实测必须 ≥ 1.9 m³/h，每 4 小时记录一次产水流量与 TMP。
2. 完整性测试通过。压力衰减法 1.5 bar 保压 5 min，压降 ≤ 0.05 bar；或泡点法 ≥ 0.25 MPa。完整性测试报告必须作为验收附件归档。
3. 进出水水质全项达标。出水浊度 ≤ 0.5 NTU、SDI ≤ 3、TOC 去除率 ≥ 20%；进水 SDI ≤ 4（预处理后仍 > 4，要拒签验收，先改预处理）。
超滤是膜系统的「第一道关」，调试做扎实了，下游 RO 寿命延长 1-2 年；调试敷衍，后期清洗药剂费、电费、膜更换费全部翻倍。膜系统调试是一次性投入，验收签字要硬气。
如果你手头有超滤调试或膜系统集成项目，需要根据原水水质、产水量、膜型号做调试方案，可以把水质报告（日处理量、原水浊度 SDI、目标产水水质）发给我们，48 小时内出初步调试 SOP 和材料清单。
