某 8 寸晶圆厂去年扩产，新上一套 UF+RO+EDI 超纯水系统，产水电阻率稳定 18.2 MΩ·cm。运行 3 个月后，车间投诉：晶圆清洗后颗粒度不合格，良率掉了 4 个点。EHS 取样发现，用水点电阻率只有 15.8 MΩ·cm，TOC 从产水 2 ppb 升到 18 ppb。
产水合格、用水点不合格——这是半导体和光伏厂最常见的”最后一公里”问题。问题不在 UF+RO+EDI 本体，在管网。下面 3 个参数，90% 的超纯水项目都栽过。
一、产水 18.2 MΩ·cm，为什么到用水点就掉 2 个 MΩ？
超纯水在管网里是”动态变质”。从产水点 18.2 MΩ·cm，经过 100-500 米循环管网、数十个阀门和支管，到用水点时已经发生三件事：
1. 管网材质析出
普通 304/316 不锈钢在 18.2 MΩ·cm 这种”超级溶剂”中，会持续释放 Fe³⁺、Cr³⁺、Ni²⁺ 等金属离子。即使选用 316L，若未做电解抛光（EP，Ra < 0.4 μm），金属离子析出仍可达 ppb 级，直接拉低电阻率。
2. 微生物再生长
18.2 MΩ·cm 的水几乎不含抑菌物质，循环管网中残留的细菌（来自密封件、垫片、补充水）以 1-2 倍/h 速率繁殖。细菌 TOC 贡献和颗粒污染，是用水点 TOC 飙到 18 ppb 的主因。
3. CO₂ 渗入
空气中的 CO₂（350-450 ppm）通过管网接头、储罐呼吸阀溶入水中，形成 HCO₃⁻。这部分 CO₂ 让产水电导率从 0.055 μS/cm 升高到 0.5 μS/cm 以上，直接吃掉 1-2 个 MΩ·cm 电阻率。

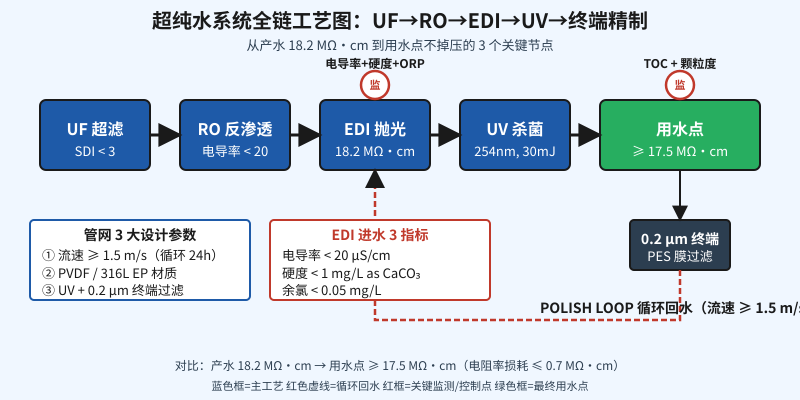

二、3 个管网设计参数，必须卡死
SEMI F63 是半导体厂超纯水管网设计的核心标准。3 个参数直接决定用水点能不能保住 18.2 MΩ·cm：
1. 循环流速 ≥ 1.5 m/s
SEMI F63 标准要求超纯水主管网流速 ≥ 1.5 m/s（推荐 1.8-2.5 m/s）。流速低于 1.0 m/s 时，细菌生物膜在管壁形成；流速 > 3.0 m/s 时会冲刷腐蚀。DN80 主管（内径 80mm）推荐循环流量 ≥ 9 m³/h，DN100 主管 ≥ 14 m³/h。
循环泵必须 24h 不停运行——停泵 4 小时，用水点细菌即可超标 10 倍。
2. 管材 + 焊接工艺
- 12 寸以下晶圆：PVDF / PFA，热风焊 + 红外检漏
- 12 寸以上晶圆：316L EP 不锈钢，氩弧轨道焊，电解抛光 Ra < 0.4 μm
- 光伏 / 平板显示：316L BA / PVDF，氩弧焊，机械抛光 + 钝化
- 制药 / 医药：316L EP / PVDF，轨道焊 + 试压，电解抛光
禁忌：普通 PPR、CPVC、304 不锈钢——这些材质在 18.2 MΩ·cm 水中无法长期稳定，3-6 个月即出现离子析出或内壁生物膜。
3. UV 杀菌 + 0.2 μm 终端膜过滤
UV（254 nm 紫外线）：装在循环回水主管，剂量 ≥ 30 mJ/cm²，灭活 99.9% 细菌和大部分病毒。注意 UV 不能放在 EDI 之后（UV 降解 EDI 树脂），应装在 EDI 之前。
0.2 μm 终端过滤器：装在用水点前 1-2 米，过滤水中残余颗粒和生物膜碎片。半导体级要求聚醚砜（PES）膜 + 冲洗式外壳，每点 1 套。使用前须冲洗 ≥ 30 分钟，把膜片溶出物冲干净。
三、抛光环节：EDI 替代混床的 3 个进水指标
EDI 替代混床是趋势，但 EDI 对进水要求比混床严苛得多。3 个核心指标任一超标，EDI 模块寿命就会从 5 年缩到 1-2 年：
- 进水电导率 < 20 μS/cm（推荐 < 10 μS/cm）
- 进水硬度 < 1 mg/L as CaCO₃（否则膜堆结垢，1-2 年报废）
- 进水余氯 < 0.05 mg/L（否则树脂氧化，6-12 个月失效）
如果 RO 段回收率超过 75% 或预处理失效，这 3 个指标很容易超标。建议 EDI 进水前加在线电导率 + 在线硬度 + ORP3 个传感器连续监控，提前预警而不是等 EDI 模块报废才发现。
全链能力
超纯水系统的难点不在单点设备，在 UF+RO+EDI+管网+终端精制的全链设计。昌海环保提供从原水分析、工艺路线设计、设备制造到管网施工的一站式服务。巴厘岛乌布生态度假村项目采用 UF+RO+EDI 工艺链，产水电阻率 > 15 MΩ·cm、零化学消毒、稳定运行 2 年多。
半导体 / 光伏 / 制药客户可提供定制化工艺包（POLISH LOOP + RECLAIMING LOOP 双环路设计），覆盖 18.2 MΩ·cm 晶圆清洗、WFI 注射用水、电池级纯水等场景。
