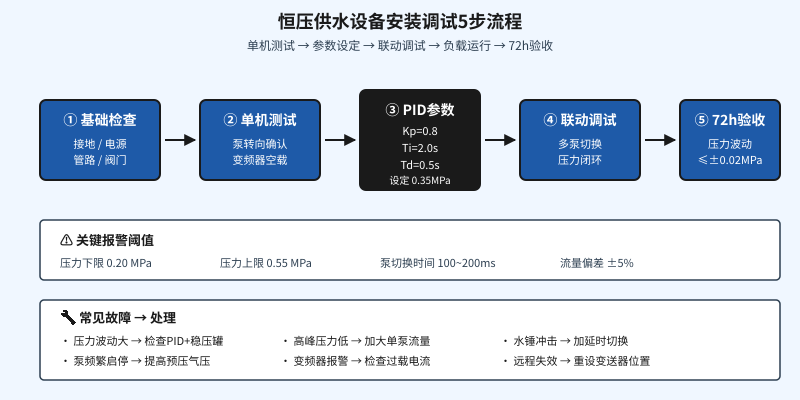

住宅小区恒压供水调试最常见现象：业主入住3-6个月开始投诉——晚上用水高峰6楼以上花洒”像滴水”，白天无人时水泵频繁启停导致管网抖动。这不是变频器质量问题，而是调试阶段5个关键参数没设对。本文拆解调试前准备、PID参数、联动调试、故障排查、验收移交5个环节。
一、调试前 3 项必查准备
1. 基础与接地：变频器接地电阻 < 4Ω（按 GB 50169-2006）；稳压罐垂直安装，进出水口法兰平行度偏差≤1mm/m。
2. 电源与控制柜：380V三相必测相序，水泵反转3秒烧机械密封。控制柜顶部散热≥300mm，环境温度5-40℃。信号线用屏蔽线单端接地，长度>50m加放大器。
3. 水源与管路：市政进水压力 0.10-0.30MPa，超范围加增压泵或减压阀。管路冲洗2次：第一次清水冲焊渣，第二次30分钟出水浊度≤1 NTU。
二、核心参数设定（PID + 切换点）
1. PID 三参数基准值：住宅小区常用 Kp=0.8-1.2、Ti=2.0-3.0s、Td=0.3-0.5s。某1000户小区Kp从1.5调到0.85，压力波动从±0.05MPa降到±0.015MPa。
2. 压力设定点：设定压力 = 最不利点压力 + 管路损失 + 富余量。10层住宅控制在0.30-0.45MPa，超0.50MPa触发 GB 50015节水红线且能耗飙升。
3. 泵切换阈值：变频→工频：变频泵升到 50Hz 仍达不到压力，PLC启动第二台工频泵。工频→变频：降到 30Hz 以下仍能维持，停工频泵。切换延时 ≥100ms，否则水锤冲坏法兰。某改造项目设为50ms，3个月内6个焊缝渗漏。
| 参数类别 | 参数名称 | 建议设定值 | 常见错误 | 正确做法 |
|---|---|---|---|---|
| PID 三参数 | 比例 Kp | 0.8-1.2 | 设到1.5以上 | 先小后大 |
| 积分 Ti | 2.0-3.0 s | 设为0关闭 | 按响应调 | |
| 微分 Td | 0.3-0.5 s | 设为0关闭 | 抑制波动 | |
| 压力设定 | 设定压力 | 0.30-0.45 MPa | 统一0.50MPa | 按管损算 |
| 预压气压 P0 | 0.10-0.15 MPa | 空罐未充气 | 调试前充氮气 | |
| 泵切换 | 切换延时 | 100-200 ms | 小于50ms | 防水锤 |
| 切换频压 | 加泵 50Hz / 减泵 30Hz | 加泵 45Hz | 按额定功率 | |
| 报警阈值 | 压力上下限 | 下限 0.20 / 上限 0.55 MPa | 未设报警 | 超限声光报警 |
三、联动调试 5 步流程
1. 单机点动：每台水泵单独点动30秒，确认转向（出水侧压力上升为正确）、轴承温度≤75℃、机械密封无渗漏。
2. 单泵带载：加载额定流量扬程运行2小时，每30分钟记录电流（额定80-110%）、振动（≤4.5mm/s）、噪音（≤75dB）。某项目振动6.2mm/s，紧固地脚螺栓后降到2.8mm/s。
3. 多泵联动：模拟高峰同时开启所有用水点，测切换时间≤200ms合格、切换压力波动≤±0.02MPa合格。
4. 负载扰动：突然开大流量点压力跌落恢复≤3秒；突然关闭点压力超调≤0.05MPa。某500户小区恢复8秒，调Kp从0.6到0.85后降到2.5秒。
5. 72 小时连续运行：覆盖白天高峰、夜间低谷、午夜最低3时段，每小时记录压力/流量/电流。压力波动≤±0.02MPa、流量偏差≤±5%、无报警为合格。
四、6 大常见故障排查
1. 压力波动大：90%源自PID未优化。先查稳压罐预压（设定压力0.3-0.4倍）；再调PID初值；最后查压力变送器位置——必须在管网最不利点而非水泵出口。
2. 泵频繁启停：稳压罐容积偏小或预压偏低。20层住宅应配2.0-3.0m³稳压罐，预压调到0.12MPa；若罐容正确，检查管网泄漏率（≤0.5%/h）。
3. 水锤冲击：切换时水锤压力峰值可达正常工作3-5倍。三段式延时保护必开：①变频降到30Hz进入待停；②关闭变频输出延时100-200ms；③启动工频接触器前缓启≥3秒。改造项目”精简”掉这三段是主因。
4. 高峰期压力低：单泵流量应≥最大小时用水量1.2倍。多泵并联不能弥补单泵选型偏小。某500户小区单泵流量不足，多泵满负荷仍6楼无水。
5. 变频器报警：过电流（OC）→水泵卡阻；过电压（OV）→制动电阻/减速时间；欠电压（LV）→进线电压、多台大功率同时启动。
6. 远程监控失效：90%是变送器位置错误——装在水泵出口测的是泵推力而非用户实际水压，20层楼顶可能只测到0.05MPa。应装在最高用水点或距水泵房最远的主管末端。
五、验收移交要点
1. 验收必交 3 类文件：①调试报告（72小时曲线、PID设定值、报警阈值、故障记录）；②操作维护手册（每2小时巡检表、月度清洁、季度PID复测）；③备件清单（机械密封/接触器/滤网型号、库存、供应商）。
2. 培训与承诺：培训物业至少3人——识别报警代码、切换手动/自动、复位变频器。书面承诺：①3个月内调试问题免费返修；②1年内PID优化；③24h电话响应，48h现场响应。
3. 节能建议：①加装峰谷电控制（低谷提压储水）；②每半年清洗稳压罐；③每年管路检漏。某1000户小区加装峰谷电后年节电约12%。
恒压供水调试不是”把变频器开了就行”，而是基础检查、PID参数、联动调试、故障排查、验收移交5个环节的工程化匹配。昌海环保的恒压供水设备（箱式无负压 30-150m扬程/1-200m³/h、罐式无负压 30-100m扬程/1-100m³/h），从前勘测 → 稳压罐选型 → 泵组并联逻辑 → PLC调试 → 售后运维，提供全流程服务。
