住宅小区二次供水系统跑着跑着管路接头渗漏、夜间水泵房异响、用户端水流忽大忽小——这些症状的根源往往不是水泵质量,而是恒压供水系统3个核心压力设定值没有校核好。我们做过统计,现场水锤类故障90%都能回溯到压力参数配置,真正烧电机的反而是少数。

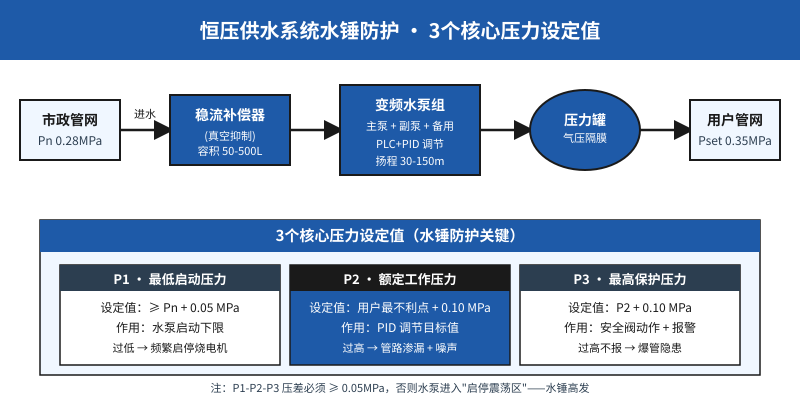

下面把这3个压力值(P1启动压力、P2额定工作压力、P3最高保护压力)拆开讲透,文末附一张参数对照表可以直接套用。
一、为什么水锤总是盯上小区恒压供水?
住宅小区恒压供水场景有三个共性特征,几乎决定了水锤是必然事件:
1. 用水时段高度集中:早7-9点、晚6-9点两个高峰,瞬时流量可以从0跳到设计值的1.5倍,水泵频繁启停。
2. 管网长度大、弯头多:一栋18层住宅,从泵房到顶层最不利点,管路动辄150米以上,水锤波反射叠加效应明显。
3. 市政管网压力波动叠加:夜间市政压力可能冲到0.35MPa以上,如果稳流补偿器选型偏小,直接顶坏真空抑制阀。
二、3个核心压力设定值怎么算
1. P1 · 最低启动压力——水泵什么时候必须开
计算公式:P1 ≥ Pn + 0.05 MPa(Pn为市政进水管网最低压力)。如果现场实测市政压力是0.28MPa,那么P1至少要设到0.33MPa。设低了会出现两个问题:一是夜间用水低谷时管网压力高于P1,水泵反复启停烧接触器;二是用户端水流出现”脉冲感”,用水体验差。
2. P2 · 额定工作压力——PID调节的目标值
计算公式:P2 = 用户最不利点所需压力 + 0.10 MPa。所谓”最不利点”就是顶层最远端那户水龙头(通常按0.10MPa出水压力反推)。0.10MPa是富裕量,用来补偿管路沿程损失和局部阻力。如果设得太高,管路渗漏会明显增加;设得太低,顶层用户水压不足投诉不断。
3. P3 · 最高保护压力——安全阀动作+报警阈值
计算公式:P3 = P2 + 0.10 MPa。这一档压力下,系统必须同时做两件事:泄压阀打开泄流、控制系统声光报警。90%的老项目栽在这里——P3没设或者设得过高,等于把水锤能量蓄在管路里,一旦失稳就是爆管、阀门崩裂。
三、压力对照表:3个设定值的边界
| 参数 | 代号 | 设定公式 | 下限 | 上限 | 常见错误 |
|---|---|---|---|---|---|
| 最低启动压力 | P1 | Pn + 0.05 MPa | 0.25 MPa | 0.40 MPa | 设低→频繁启停 |
| 额定工作压力 | P2 | 最不利点+0.10 MPa | 0.30 MPa | 0.50 MPa | 套用经验值 |
| 最高保护压力 | P3 | P2 + 0.10 MPa | P2+0.08 MPa | P2+0.15 MPa | 未设或过高 |
| 压差区间 | ΔP | P2 − P1 | 0.05 MPa | 0.20 MPa | 过小→震荡 |
表格里特别留意ΔP压差区间这一行——P2和P1的差值必须≥0.05MPa,否则水泵进入”启停震荡区”:压力刚到P2就停、刚掉到P1就启,水锤波反复叠加,3个月内接头必漏。
四、现场调试的3个水锤抑制要点
1. 慢开慢关阀门前置:在水泵出口主管上装缓闭止回阀,关闭时间调到8-15秒。直接用普通止回阀的水锤压力峰值可以达到工作压力的2-3倍,管路根本扛不住。
2. 压力罐预充压力匹配:气压隔膜罐预充氮气压力应等于0.7 × P2。如果预充压力设错,罐子吸收水锤的能力直接减半。
3. PID参数分时段整定:夜间用水低峰时,积分时间Ti可以放大到120秒(降低调节灵敏度,避免小幅用水触发启停);白天高峰时Ti缩到30-60秒(快速响应流量变化)。
五、什么样的项目需要重做压力校核?
符合下面任一情况,强烈建议把3个压力值重新核算一遍:
1. 已运行2年以上的项目:市政管网压力夏季/冬季差异大,原始设定值很可能已经偏离;
2. 经历过水锤事件的项目:哪怕只发生过一次,管路接头的密封结构已经受损,二次水锤破坏力更大;
3. 用水性质变化的改造项目:比如小区接入新能源车充电站、游泳池补水等大流量用户,原设计流量已不再适用。
最后提醒一点:3个压力值校核不是一次性工作,建议每个供暖季开始前复测一次。市政管网压力随季节、用气高峰有10-15%的波动,固定的设定值扛不住长期变化。把这3个值算对、调对,小区恒压供水的故障率能直接降一个数量级。
