一、为什么UF超滤膜污染判断要从SDI值开始
在UF超滤系统的日常运维中，判断膜污染程度是制定清洗方案的前提。行业内普遍采用SDI（Silt Density Index，淤泥密度指数）作为在线监测的核心指标，因为它能综合反映进水中胶体、悬浮物和微生物的总量。
根据ASTM D4189-22标准，SDI15值通过0.45μm滤膜在30 psi压力下15分钟内测得的淤堵时间来计算。数值越高，说明进水对膜的污染倾向越严重。
昌海环保工程师团队在多个工业项目现场发现：很多运维人员只看TMP（跨膜压差），忽视了SDI值的预警作用，等发现TMP异常时，膜污染已经相当严重，清洗成本大幅上升。

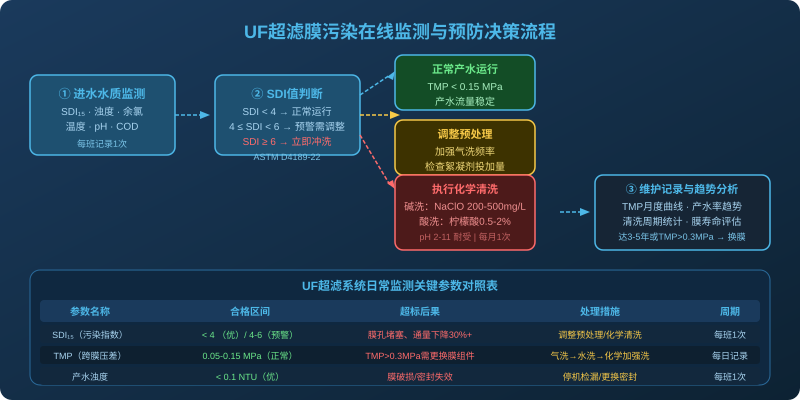

二、SDI值三级判断标准与对应的处理决策
根据现场经验和行业通用规范，我们将SDI值划分为三个区间，对应不同的处理级别：
1. SDI < 4（优良区间）
进水污染指数处于低风险区，UF膜运行状态正常。此时TMP通常维持在0.05～0.15 MPa之间，产水流量稳定，浊度<0.1 NTU。继续保持每班1次SDI监测频率，日常气洗+水洗即可。
2. 4 ≤ SDI < 6（预警区间）
进水开始出现污染倾向，需密切关注。建议每4小时复测一次，同时检查预处理环节：是否絮凝剂加药量不足？砂滤罐是否需要反冲洗？活性炭是否饱和失效？
3. SDI ≥ 6（危险区间，必须停机处理）
当SDI持续超过6时，意味着进水中的胶体和悬浮物浓度已经超出膜元件的承受范围。如果继续运行，TMP将快速上升，产水通量可能下降30%～50%，且有机物会在膜孔内形成难以清除的生物膜。
三、化学清洗的配方选择与操作要点
当SDI持续超标或TMP上升至初始值150%以上时，应执行化学清洗。不同污染类型对应不同的清洗方案，混用或顺序错误会降低清洗效果甚至损伤膜元件。
1. 有机物/微生物污染 → 碱洗（次氯酸钠）
当进水有机物含量高、余氯不足导致生物膜滋生时，采用次氯酸钠碱洗。昌海环保标准方案：NaClO溶液浓度200～500 mg/L，pH值调至10～11（用稀硫酸回调），循环清洗45～60分钟，温度控制在25～30°C效果最佳。清洗后用RO产水彻底冲洗至出水pH恢复到进水水平。
2. 无机物结垢（碳酸钙、硅垢） → 酸洗（柠檬酸）
当进水硬度高、TDS高，或清洗后TMP下降不明显时，往往存在无机垢沉积。标准酸洗方案：0.5%～2%柠檬酸溶液（可用氨水调pH至3～4），循环清洗30～45分钟。PVDF材质的昌海UF膜可耐受pH 2～12的范围，但酸洗后必须立即冲洗至中性再投运。
3. 清洗顺序的铁律：先碱后酸
很多现场清洗失败的原因是顺序搞反了。正确的流程是：碱洗（去除有机物和生物膜）→ 冲洗至中性 → 酸洗（溶解无机垢）→ 冲洗至中性 → 投运。如果先酸后碱，有机污染物会在酸环境下变性凝固，更难清除。
| 污染类型 | 清洗配方 | 浓度 | pH值 | 时间 | 温度 | 适用场景 |
|---|---|---|---|---|---|---|
| 有机物/微生物 | 次氯酸钠（NaClO） | 200-500 mg/L | 10-11 | 45-60 min | 25-30°C | 生物膜、油类污染 |
| 无机垢（碳酸钙/硅垢） | 柠檬酸 | 0.5-2% | 3-4 | 30-45 min | 25-35°C | 硬度高、TDS高进水 |
| 复合污染（有机+无机） | NaClO → 柠檬酸（分步） | 交替使用 | 10-11 → 3-4 | 各45 min | 25-30°C | 大多数工业废水 |
| 轻度维护清洗 | 产水/RO产水 | — | 中性 | 20-30 min | 常温 | 预防性清洗（每月1次） |
四、TMP趋势监测与膜寿命评估方法
除了SDI值，TMP（跨膜压差）的月度变化趋势是判断UF膜健康状态的重要依据。建议运维人员建立TMP记录台账，每周标注一次读数，绘制成趋势曲线。
1. 正常区间：TMP 0.05～0.15 MPa
新膜或刚完成化学清洗后，TMP处于低位。此时只要SDI稳定在4以下，系统运行状态即为优良。每班记录一次即可。
2. 关注区间：TMP 0.15～0.25 MPa
TMP持续上升超过初始值50%，意味着膜面存在不可逆污染。应缩短化学清洗周期，排查是否预处理不达标（SDI升高）或操作压力长期偏高。这一阶段的及时干预能有效延长膜寿命。
3. 更换阈值：TMP > 0.30 MPa 或运行3～5年
当TMP超过0.30 MPa，即使经过化学清洗也无法有效恢复通量，说明膜孔已经发生不可逆的物理堵塞。此时需要更换膜组件。PVDF材质的昌海UF膜通常使用寿命为3～5年，具体取决于进水水质和日常维护质量。
五、现场容易忽视的三个关键细节
1. 清洗后必须用RO产水冲洗，不能用原水
碱洗和酸洗后，膜组件内会残留清洗药剂。如果用含硬度较高的原水冲洗，Ca²⁺、Mg²⁺会与残余药剂反应生成沉淀，造成二次污染。正确的做法是用RO产水或软化水彻底冲洗至出水水质与进水一致（电导率偏差<10%）后再投运。
2. 余氯监测不容忽视，ORP比试纸更可靠
进水余氯过高会对PVDF膜造成氧化降解，但余氯过低又可能导致微生物滋生。建议在砂滤后、UF前进水管道上安装在线ORP监测仪。ORP值<200 mV对应余氯接近检测不到（安全）；ORP值200～350 mV为警戒区，需加强监控；ORP值>350 mV意味着余氯>0.1 mg/L，须及时调整加氯量或检查活性炭是否失效。
3. 产水浊度异常是膜破损的明确信号
正常运行状态下，UF产水浊度应<0.1 NTU。如果产水浊度突然升高（如从0.05 NTU升至0.5 NTU以上），几乎可以判定膜组件出现了密封失效或膜丝破损。此时应立即停机检漏，避免未经处理的原水直接进入下游RO系统，造成RO膜的不可逆污染。
六、运维记录建议与周期总结
UF超滤膜的稳定运行离不开系统性的数据记录。建议每班至少记录一次：SDI值、TMP读数、产水流量、产水浊度、ORP值。这些数据不仅是膜污染趋势判断的依据，在设备故障追溯和业主验收时也是关键凭证。
总结一下：UF超滤膜污染控制的核心是「SDI值监测先行，TMP趋势跟踪贯穿，化学清洗按需执行，清洗顺序绝对不能搞反」。把SDI控制在4以下，TMP就不会快速恶化；把碱洗放在酸洗前面，清洗效果才能达到预期；把产水浊度纳入每班记录，膜破损才能第一时间发现。
这三点是老工程师多年现场经验中最容易出问题的环节，也是运维人员日常最容易忽略的地方。做好这些，UF超滤系统的清洗频率可以降低30%以上，膜寿命自然延长。
