一、电镀厂软化水树脂为何总提前半年失效
华南某电镀产业园曾反馈一个让人头疼的问题：原本标称使用 2 年的钠型阳离子交换树脂，实际不到半年就出现硬度泄漏，导致镀镍槽液中的钙镁离子浓度从 0.5 mg/L 窜到 8 mg/L。结果是连续 3 批镀件出现针孔和起泡，报废率从 1.2% 跳到 4.8%，直接损失 28 万元。
电镀前处理清洗工序对水质要求比生活用水高出一个数量级。铜件镀镍前清洗若残留 Ca²⁺/Mg²⁺，会形成钙镁盐膜，影响镀层结合力；镀铬前清洗若硬度超标，则会出现铬层雾化。这正是为什么电镀厂几乎都配软化水设备，但奇怪的是，不少厂买了软化水设备，镀件质量还是出问题。
1. 软化水 ≠ 纯水，电导率几乎不变
很多电镀厂的第一个误区是把软化水当成纯水用。软化水只去除了 Ca²⁺/Mg²⁺ 硬度离子，电导率其实和原水差不多（Na⁺ 取代了 Ca²⁺）。如果工艺要求低电导率（如 5 μS/cm 以下），必须用 RO 反渗透，不是软化水。这个误解在涂层车间尤其常见，磷化槽配软化水后仍出现挂渣，问题往往出在电导率没降。
2. 树脂末端失效 ≠ 硬度均匀爬升
树脂失效是渐进的，但末端树脂先失效——这意味着软化水出口硬度会突然从 0 跳到 5 mg/L，而不是缓慢爬升。很多电镀厂没有装在线硬度监测，靠人工化验（一天 1-2 次），故障响应严重滞后，等化验出来的时候已经多生产了 2-3 槽不合格件。
二、3 个反直觉操作让树脂半年击穿
1. 进水浊度没预处理，树脂被”糊住”
电镀厂原水常带铁锈、悬浮物、有机物。这些杂质会包裹树脂表面，让 Ca²⁺/Mg²⁺ 无法接触树脂活性位点。结果是树脂”看起来在工作”，但实际交换容量只剩 30%。反直觉的是，很多厂为了省钱省掉了 PP 棉过滤，直接让自来水进入软化罐——3 个月后树脂就失效了，单次换树脂成本 1.5 万，加上停产损失往往超过 5 万。
2. 余氯悄悄氧化树脂，6 个月击穿交联结构
市政自来水的余氯（Cl₂）含量通常 0.3-0.5 mg/L，这对人体无害，但对钠型阳树脂是慢性毒药。余氯会缓慢氧化树脂的交联结构，导致树脂破碎、溶胀、交换容量下降。半年后树脂机械强度下降 50%，反洗时大量树脂被冲走。正确做法：软化罐前加活性炭过滤器（去除余氯到 < 0.1 mg/L），同时还能保护下游 RO 膜（如果工艺链包含 RO）。
3. 瞬时流量超载，树脂来不及”消化”
树脂的交换容量是按小时计算的——比如 100 L 树脂的设计流量是 2 m³/h。但很多电镀厂清洗槽是间歇用水，早上 8 点和下午 2 点会出现 5 m³/h 的瞬时高峰。这时树脂来不及完成 Ca²⁺/Mg²⁺ 的置换，出口硬度瞬间超标。正确做法：要么选型时按峰值流量 1.5 倍配置树脂量，要么加装缓冲水箱。
三、表面处理工艺对水质的要求差异
不同表面处理工艺对进水的要求差异极大。下表是常见工艺的水质指标对照：
| 工艺类型 | 硬度要求 | 电导率 | 主要风险 |
|---|---|---|---|
| 镀前清洗 | < 0.5 mg/L | < 500 μS/cm | 钙镁盐膜导致镀层结合力差 |
| 镀镍 | < 0.3 mg/L | < 200 μS/cm | 镀层针孔、雾化 |
| 镀铬 | < 1 mg/L | < 500 μS/cm | 铬层雾化、结合力下降 |
| 阳极氧化 | < 0.5 mg/L | < 300 μS/cm | 氧化膜不均匀 |
| 涂装前处理 | < 1 mg/L | < 500 μS/cm | 磷化膜挂渣、涂装起泡 |
| 钝化/封闭 | < 0.5 mg/L | < 200 μS/cm | 钝化膜不完整 |
四、3 步让树脂寿命延长 3 倍
针对上述 3 个反直觉操作，前置预处理 + 在线监测 + 流量匹配是延长树脂寿命的 3 个关键：

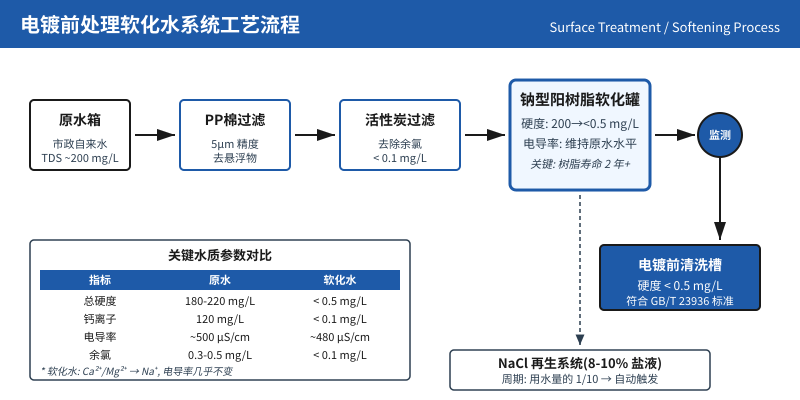

1. 前置预处理（PP 棉 + 活性炭）
在软化罐前加装 5 μm PP 棉过滤器（去除悬浮物、铁锈）+ 活性炭过滤器（去除余氯、有机物）。这套预处理成本约 8000-15000 元，按 100 m³/天 用水量算，1 年内通过减少树脂更换 + 再生盐消耗就能收回投资。活性炭还能吸附自来水中的有机物，避免树脂被有机物污染导致”中毒”失效。
2. 在线硬度监测 + 自动再生
在软化罐出口安装在线硬度监测仪（电极法，3000-5000 元），设定阈值 0.5 mg/L。硬度超标时自动触发再生，避免人工巡检的滞后。每月节省人工成本约 2000 元，投资回收期不到 2 个月。多罐并联的系统还能实现”一用一备”，切换时不停水。
3. 缓冲水箱 + 流量均衡
清洗槽间歇用水的电镀厂，加装 5-10 m³ 缓冲水箱，让软化设备按恒定流量运行。缓冲水箱还能作为应急水源，停电时维持 2-4 小时生产，避免突然停水导致清洗槽工件生锈报废。
五、华南电镀产业园的改造实测数据
广东某大型电镀产业园（50+ 家电镀企业），曾面临镀前清洗用水硬度波动 ±30% 的问题。改造方案包含 3 块：全园区统一升级软化设备（从单罐升级为双罐并联，一用一备）；增加 PP 棉 + 活性炭预处理；在线硬度监测 + 集中控制。
改造后园区镀件平均报废率从 3.2% 降到 1.1%，年节约镀件损失约 320 万元。同时通过 RO + DTRO 实现废水回用率 75%+，年节水 10 万吨。
对于工艺链中需要更低电导率的环节（如镀镍后清洗），可在软化水之后接入 RO 反渗透段，将电导率从 480 μS/cm 进一步降到 20 μS/cm 以下。这种 软化 + RO 的组合在国内大型电镀园区已成为标配工艺。树脂寿命从半年延长到 2 年以上，看似只是细节问题，背后是预处理 + 监测 + 流量设计的系统工程。按上述 3 步整改，树脂寿命延长 3 倍、报废率下降 70% 是完全可量化的结果。
