一、电镀产线为什么对软化水”锱铢必较”
电镀前处理(除油→水洗→酸洗→水洗→活化)、镀槽补水、后处理漂洗——几乎每个槽位都依赖软化水。一般要求硬度≤5 mg/L,关键镀种(PCB、半导体电镀)甚至要求≤1 mg/L。一旦硬度失控,镀层麻点、挂灰、镀液污染、退镀率上升会同时爆发。车间往往先怀疑镀液问题,忽略了上游软化水,排查时间动辄一两周。
1. 镀层麻点/挂灰的隐性诱因
硬度超标时,Ca²⁺/Mg²⁺与镀液中的OH⁻/CO₃²⁻快速形成不溶性颗粒,粘附在工件表面形成麻点。某镀锌厂案例显示,软化水硬度从3 mg/L涨到18 mg/L一周内,退货率从1.2%飙到4.5%。因此电镀软化水设备的选型,核心不在”流量”,而在”硬度稳定度”。
二、3个让电镀厂树脂寿命砍半的隐形坑
1. 坑一:Fe³⁺/Al³⁺重金属中毒——80%业主都没察觉
电镀前处理大量使用盐酸、硫酸、碱液,原水又可能含Fe³⁺(井水铁锈)或Al³⁺(混凝剂残留)。这些三价离子进入树脂后,与树脂官能团形成稳定螯合物,普通NaCl再生液根本洗不下来。树脂”中毒”是慢性过程,初期只是工作交换容量从1300 mmol/L缓慢掉到800 mmol/L,业主往往3-6个月后才发觉。实测数据:进水Fe³⁺浓度≥0.3 mg/L时,3年寿命可缩短50%以上。
2. 坑二:余氯/氧化剂把树脂”糖化”
很多电镀厂在前处理环节使用次氯酸钠或氯系杀菌剂灭藻。如果原水进软化器前没有脱氯,活性氯会攻击阳离子交换树脂的交联结构——苯环开裂、磺酸基脱落,树脂颗粒发软发粘(俗称”糖化”)。这种损伤不可逆,树脂寿命从5年直接掉到18-24个月,而外观几乎看不出来。
3. 坑三:再生盐液浓度按”经验值”配,实际差10%
相当一部分厂把盐液按”1桶盐兑2桶水”的土办法配比,而工业盐开封后受潮结块,实际NaCl含量只有85-90%。再生液浓度低于8%时,树脂再生度只能到60-70%(理想状态>90%)。表现出来就是:盐耗居高不下、产水硬度反复超标、运行3个月后树脂逐步”打酱油”,被迫提前报废。
三、5个中毒信号对照表(快速判别)
下面这张表是昌海售后团队汇总200+电镀客户后整理的现场判别指南——发现任一信号,业主都可以不用拆罐就先判断方向:
| 症状 | 可能原因 | 快速验证方法 | 处理建议 |
|---|---|---|---|
| 树脂颜色变深褐色 | Fe³⁺中毒 | 取10g树脂泡15%盐酸24h,溶液变黄→Fe³⁺中毒 | 加装除铁预处理或前置软化 |
| 树脂颗粒发软粘手 | 余氯/氧化剂攻击 | 测进水余氯浓度,>0.1 mg/L即可确认 | 前置活性炭脱氯 |
| 再生盐耗从0.18→0.4 kg/mol | 再生液浓度不足 | 比重计测盐液比重<1.18 | 更换为工业干盐+饱和盐水罐 |
| 产水硬度周期内从1→15 mg/L | 工作交换容量严重下降 | 在线硬度仪记录周期数据 | 更换树脂,排查再生设置 |
| 运行时间从7天缩到3天即再生 | 树脂总量下降+盐耗增加 | 检查树脂层高度,正常应≥罐体50% | 补加或全部更换树脂 |
四、典型电镀软化+反渗透预处理工艺

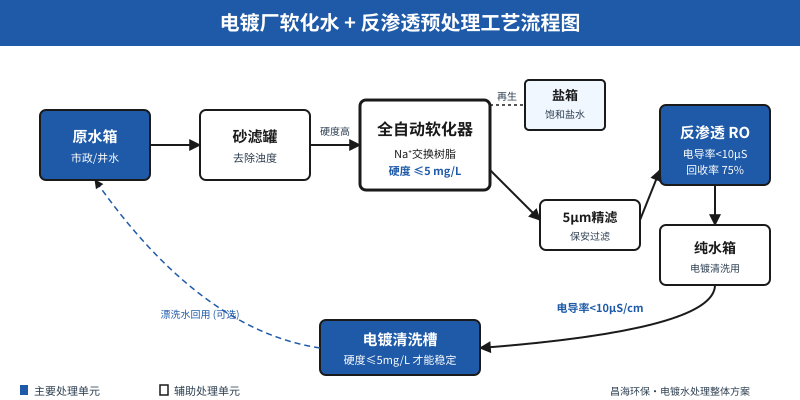

电镀线的稳定运行,软化水只是第一关,反渗透预处理的协同也至关重要。下图为昌海针对电镀场景设计的”原水→砂滤→软化→5μm精滤→RO→纯水箱→镀槽”全流程,各单元的水质目标和运维重点都标在了图上。
五、案例:某PCB电镀厂树脂寿命从5年缩到18个月的3个整改
1. 项目背景
东莞某PCB电镀厂,2套软化器(800L树脂/罐),设计产水硬度≤3 mg/L。系统运行第18个月出水硬度开始频繁超标,业主最初以为是再生盐质量问题,连续3个月换盐不见好转。
2. 现场诊断
昌海售后工程师现场取样+罐体检修,发现:①树脂颜色深褐(Fe³⁺中毒特征);②进水余氯0.4 mg/L(超过0.1 mg/L安全阈值);③盐罐周围结块严重,实际再生液NaCl浓度只有7.5%(低于8%警戒线)。
3. 3个整改动作
整改1:前端加装曝气+锰砂除铁罐,进水Fe³⁺从0.5 mg/L降到<0.1 mg/L。
整改2:前置活性炭罐(余氯检测点设反洗触发),进水余氯降到<0.05 mg/L。
整改3:更换饱和盐水罐+在线盐液浓度监测,NaCl浓度稳定在10-12%。
追踪12个月后:树脂寿命预计恢复到4年以上,盐耗从0.42降到0.16 kg/mol,单罐年节省盐费约6800元,镀层退货率从3.8%降到0.9%,年节省报废成本约35万元。
六、电镀厂软化系统的3条硬性建议
1. 进水水质先看Fe³⁺/余氯,不看TDS
电镀厂软化树脂的头号杀手不是硬度本身,而是Fe³⁺/Al³⁺重金属和活性氯。新系统设计时,先做原水全分析(尤其Fe³⁺、余氯、Al³⁺),再决定是否需要前置预处理,比直接上软化器更划算。
2. 再生盐液浓度不要”凭经验”,请上在线监测
工业盐开封后受潮结块是常态,饱和盐水浓度从25%掉到15%业主完全无感。加装电导率或比重监测,把再生液浓度锁死在10-12%,树脂再生度才能稳定在90%以上。
3. 把”硬度周期曲线”作为月度巡检硬指标
昌海售后统计显示,90%电镀软化系统故障都是硬度逐步超标后、业主拖1-2个月才报修。建议每月导出在线硬度仪的周期数据,看曲线斜率——斜率变陡就提前介入,而不是等出水硬度冲到20 mg/L再被动处理。
电镀厂软化水设备的稳定运行,本质上是一项”前置预处理+周期管理+盐液控制”的系统性工程。把上述3条硬性建议落到月度巡检表里,树脂寿命从1.5年撑到4-5年并不是难事。
