电镀生产线上，镀层起皮、针孔、桔皮纹是车间主任最头疼的问题。很多人在工艺配方里找原因，翻来覆去调添加剂，但问题始终反复。其实在电镀车间，影响镀层质量的变量不只是化学品配方——工艺用水的矿物质含量，直接决定了镀液的稳定性和镀层的结晶结构。昌海环保近年来服务了数十家电镀企业，发现超过70%的质量投诉，根源在用水环节。
一、电镀用水不达标，最容易出问题的3个环节
1. 前处理清洗水：硬度过高导致镀层结合力差镀前处理需要大量清洗水去除工件表面的油污和旧镀层。如果清洗水含有大量钙镁离子（硬度高），工件表面会残留微量的硬度离子，当工件进入镀槽时，这些离子会干扰镀层的初始结晶，导致结合力下降。典型表现是镀层在使用一段时间后出现起泡、脱落。行业标准要求清洗水电导率控制在200 μS/cm以下，硬度控制在30 mg/L以下，但很多电镀厂实际进水电导率在1500~4000 μS/cm，超标近10倍。
2. 镀液配制水：杂质离子直接影响镀层性能配制镀液时用的纯水，要求电导率低于50 μS/cm。如果水源中含有铁、铜、锌等金属离子，这些离子会直接进入镀液，与主盐发生竞争沉积，导致镀层出现杂质量超标、整平性差等问题。高档装饰性电镀（卫浴、钟表、精密电子接插件）对镀层的光亮度、整平度要求极高，用水不纯是常见质量隐患。
3. 水资源成本：环保压力下的废水处理困境电镀是用水大户，一条中等规模自动线每天新鲜水消耗约50~200 m³。加上环保监管日趋严格，废水排放标准从原来的三级提到了二级，部分地区COD、氨氮、总磷指标收严，一吨电镀废水的处理成本动辄30~60元。一年下来，光废水处理费用就是一笔不小的数字。很多电镀企业意识到：如果能把废水处理后回用到清洗环节，不仅降低新鲜水消耗，还能减少排污费用，回用系统投资回收期通常在2~3年内。
二、电镀废水回用系统怎么选？抓住两条主线
软化水设备：去除钙镁硬度，离交换树脂是核心软化水设备是电镀用水预处理的第一步。通过离子交换树脂，将水中的钙离子（Ca²⁺）和镁离子（Mg²⁺）替换为钠离子（Na⁺），从根源上消除硬度来源。软化后的水再进入后续处理环节，可大幅减少RO膜的结垢风险，延长膜元件使用寿命。昌海环保软化水设备采用食品级阳离子交换树脂，可连续产水，出水硬度稳定低于0.03 mmol/L，满足电镀前处理清洗水标准。
反渗透设备：高脱盐率+抗污染膜，稳定产水是关键电镀废水成分复杂，含有重金属、酸性物质、有机添加剂，普通RO膜容易受到污染和氧化。昌海环保在电镀行业方案中采用抗污染型聚酰胺复合膜，脱盐率稳定在98%以上，对铜、镍、铬等重金属的截留率超过99.5%。结合前期软化预处理，RO系统运行更稳定，清洗频率大幅降低。
三、电镀回用水质要求：这张表说清楚了
电镀不同工序对水质要求差异较大。以下是昌海环保根据实际项目经验整理的行业参考数据，实际方案需结合具体水质检测结果进行调整。
| 电镀工序 | 电导率要求 | 硬度要求 | 推荐工艺 |
|---|---|---|---|
| 镀前清洗（除油后） | <200 μS/cm | <30 mg/L | 软化+砂滤 |
| 镀液配制（光亮镀镍） | <50 μS/cm | <5 mg/L | 软化+RO |
| 纯水镀槽（贵金属电镀） | <10 μS/cm | 几乎为零 | 软化+RO+EDI |
| 最后一级清洗水 | <100 μS/cm | <10 mg/L | RO产水 |
四、广东某电镀产业园：废水回用率从0到65%的改造实录
广东某大型电镀产业园，50+家电镀企业汇聚，原废水直排至园区污水处理厂，日排放量约2000 m³。政府要求园区实现废水回用率60%以上，否则削减产能指标。园区找到昌海环保，希望在一期实现500 m³/天的回用目标。

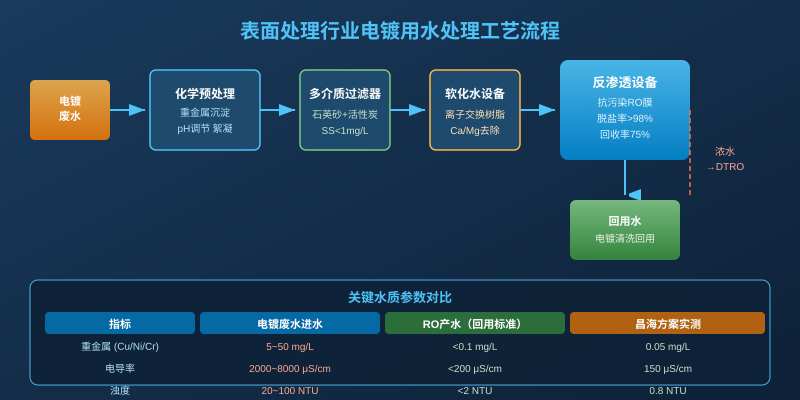

昌海环保为该项目设计的核心工艺为：综合废水→化学沉淀（去除重金属）→pH调节→砂滤→UF超滤→抗污染RO膜→产水回用于清洗槽。浓水再经DTRO碟管式反渗透进一步浓缩，最终废液量控制在5%以下。项目投产后，RO产水电导率稳定在150 μS/cm以下，重金属残留低于0.1 mg/L，完全满足清洗水回用要求。一期年节约新鲜水约10万吨，园区年节省废水处理费用约120万元，投资回收期约2.5年。
电镀企业要稳定镀层质量、降低用水成本，核心在于把控好两件事：一是软化水设备的运行稳定，确保钙镁离子被充分去除；二是反渗透设备的预处理到位，保障RO膜不被污染、持续产水达标。这两个环节做好了，回用水质稳定，镀液维护成本自然降下来，废水排放量也随之减少，环保压力自然缓解。
昌海环保专注水处理设备12年，在电镀、涂装、表面处理行业有丰富的项目经验，可提供从水质检测、方案设计到设备制造的一站式服务。如您有电镀用水或废水回用方面的问题，欢迎联系我们获取针对性方案建议。
