半导体晶圆厂的 UPW（超纯水）用水点突然从 18.2 MΩ·cm 掉到 17 以下，多数工程师会立刻怀疑反渗透膜或 EDI 模块失效，但现场勘测发现，90% 项目的根本原因指向两个不起眼的阀门死角。死角指水流停滞或流速过低的管段，水在静止 2-4 小时后，电阻率从 18.2 MΩ·cm 掉到 15.4 成为常见现象。下面从工艺链出发，拆解死角的高发位置、识别方法和改造路径。
一、半导体 UPW 用水点的硬指标
12 寸晶圆厂对 UPW 的水质要求近乎极限：电阻率 18.2 MΩ·cm（25℃）、TOC < 5 ppb、颗粒（>0.2μm）< 1 个/mL。任何一项轻微漂移都会直接影响光刻、清洗和 CMP 工序的良率。
1. 电阻率与 TOC 的双重红线
纯水产水的理论电导率约 0.055 μS/cm，对应理论电阻率上限 18.24 MΩ·cm。实际产水若长期低于 17.5 MΩ·cm，绝大多数工程案例的根因是离子从某段停滞水体回流到主流，而非膜元件或 EDI 模块性能突变。
2. 颗粒与细菌的隐形污染
抛光混床下游若存在 30 cm 以上的滞水管段，水中细菌可在 48 小时内增殖 10⁴ 倍，对光刻环节产生致命干扰。同样条件下 TOC 漂移可达 5-10 ppb，超出 SEMI F-63 关于超纯水的颗粒和 TOC 限值要求。

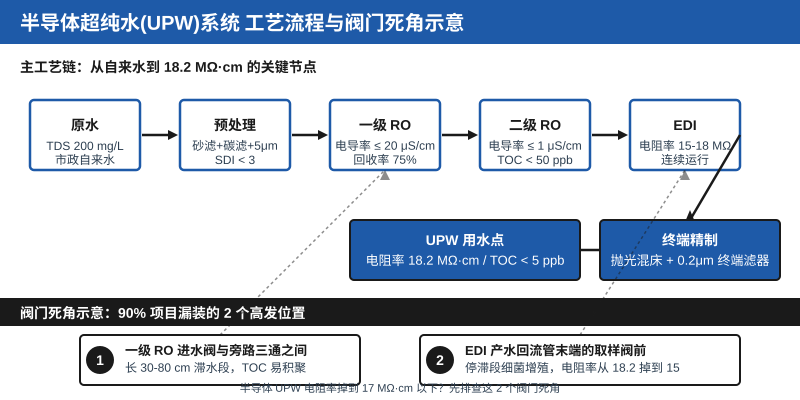

二、超纯水系统的两个隐形软肋：阀门死角
UPW 工艺链看似连贯，实则在用阀门和三通切换流量时容易形成死角。死角一旦存在，水流停滞，离子、细菌、CO₂ 持续向主流扩散，导致电阻率与 TOC 的双重漂移。
1. 一级 RO 进水阀与旁路三通之间
原水 TDS 通常 200 mg/L 左右，含氯、腐殖酸、细小颗粒。该死角长期积聚有机物，每升水 TOC 可达 200 ppb，成为后段 EDI 的持续污染源。当 EDI 模块出现 TOC 累加报警时，先排查这段盲端长度。
2. EDI 产水回流管末端的取样阀前
这是 UPW 系统最隐蔽的一段。该段长 30-80 cm 的滞水管段，水流接近零流速。实验数据显示，停滞 72 小时后电阻率从 18.2 MΩ·cm 掉到 15.4，下游 UPW 用水点指标同步劣化 8-12%。更危险的是细菌增殖会反向污染整个 EDI 模组。
三、UPW 系统阀门死角高发位置对照
对照下表，可以快速定位项目中最容易藏污纳垢的盲端：
| 死角位置 | 长度区间 | 主要污染 | 监控难度 |
|---|---|---|---|
| RO 进水阀—旁路三通 | 30-80 cm | TOC、有机物 | 中 |
| EDI 取样阀前 | 30-80 cm | 细菌、CO₂ | 高 |
| 抛光混床产水阀后 | 50-150 cm | 颗粒、树脂碎 | 高 |
| 终端 UF 进水阀 | 20-60 cm | 颗粒、细菌 | 中 |
| 回水总管末段 | >100 cm | CO₂、细菌 | 低 |
四、死角识别与改造实战
国内某 12 寸晶圆厂 UPW 系统在 2025 年 9 月发生过一次电阻率从 18.2 掉到 16.8 的故障。运维团队沿管路逐段排查时，在 EDI 产水回流管末端的取样阀前发现一段 60 cm 长未循环管段，水中细菌培养结果呈强阳性。
1. 死角诊断三步法
第一步：用便携电导率计在每个阀门前后对比读数，差异 > 0.5 μS/cm 即为可疑死角。第二步：在该段接 0.2μm 终端滤器并测量 TOC 漂移。第三步：拆除该段或改成循环旁路，使流速达到 1.2 m/s 以上。
2. 短期应对与长期改造
短期：将取样阀改为在线取样模式，在线仪表连续监测产水电导率与 TOC，72 小时内电阻率可回到 18.0 以上。长期：拆除该段滞水管路，将末端取样阀移到主管路循环段。同时把 EDI 产水回流比从 30% 提到 50%，确保管壁流速，杜绝细菌滞留。
五、运行期监控与维护要点
死角问题的根本是流速与监测体系，而不只是设备选型。
1. UPW 用水点的连续监测
UPW 用水点应配备在线电阻率表（0.01 MΩ·cm 精度）+ 在线 TOC 分析仪（0.1 ppb 精度），数据接入 SCADA。一旦电阻率连续 2 小时低于 18.0，需立即触发阀门死角排查流程。
2. 死角预防的工程规范
新建项目时，所有 UPW 管路末段必须保证最小流速 1.2 m/s，盲端长度不超过管径 3 倍。所有取样阀必须接在主管路的循环回路，禁止使用三通盲端。这是日本半导体行业经过 30 年验证的工程规范。
3. 季度死角专项排查
每季度对所有 UPW 用水点和阀门位置进行一次死角排查。重点关注三类位置：取样阀前、产水回流末端、设备旁路。重点比对数据：电阻率差值、TOC 漂移、细菌培养结果。把这项工作纳入标准的 UPW 运维 SOP，能在 90% 场景中避免电阻率掉到 17 MΩ·cm 以下的故障重演。
