一、微电子/半导体行业为什么离不开超纯水？
在芯片制造、液晶面板、光伏电池等微电子产品的生产过程中，超纯水是仅次于光刻机的关键耗材。一条12英寸晶圆生产线，每天消耗超纯水可达2000立方米以上。水中的微量离子、有机物和颗粒污染物，哪怕只超标0.01%，就可能导致良率下降3%-5%，直接造成数十万元的损失。
微电子行业对超纯水的水质要求，远高于普通工业纯水。根据SEMI F-63国际标准，芯片制造用超纯水的电阻率需达到18.2MΩ·cm（25℃），硅含量小于1μg/L，TOC小于1μg/L。这样的水质要求，普通RO系统根本无法满足。
二、超纯水制备的核心工艺：UF+RO+EDI全膜法
昌海环保针对微电子行业推出的超纯水系统，采用”UF超滤+一级RO+EDI电去离子”的全膜法工艺路线，整个制备过程无需添加任何化学药剂，产水稳定性和纯度都远高于传统离子交换工艺。

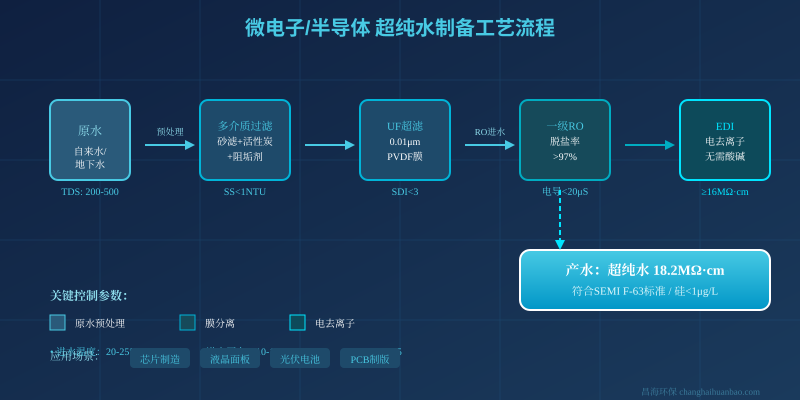

工艺流程详解：
1. 多介质过滤预处理：原水经砂滤+活性炭过滤，去除大颗粒悬浮物和余氯，保护后续膜组件。进水SS需控制在1NTU以下。
2. UF超滤（0.01μm PVDF膜）：进一步去除细菌、胶体、大分子有机物，SDI值控制在3以下，为RO提供优质进水。UF膜采用PVDF材质，抗污染能力强，使用寿命达3年以上。
3. 一级RO反渗透：脱盐率超过97%，产水电导率可降至20μS/cm以下，去除水中95%以上的溶解性固体。RO膜元件采用进口复合膜，性能稳定。
4. EDI电去离子：在直流电场作用下，通过离子交换膜和离子迁移，去除残余阴阳离子，产水电阻率可达16-18MΩ·cm。EDI模块无需酸碱再生，运行成本低，出水水质稳定。
5. 终端精制（可选）：根据客户需求，可配置254nm UV杀菌、终端超滤和氮气密封系统，满足先进制程芯片制造的极端水质要求。
三、水质标准对比：微电子行业超纯水 vs 普通纯水
| 检测指标 | 芯片制造超纯水（SEMI F-63） | 普通工业纯水（GB/T 33086） | 昌海超纯水系统实测值 |
|---|---|---|---|
| 电阻率（25℃） | ≥18.2MΩ·cm | ≥10MΩ·cm | 18.2MΩ·cm |
| 硅含量 | <1μg/L | <20μg/L | 0.5μg/L |
| TOC | <1μg/L | <100μg/L | <0.5μg/L |
| 颗粒物（≥0.2μm） | <1个/mL | 无要求 | <0.5个/mL |
| 细菌 | <0.1CFU/mL | <100CFU/mL | 未检出 |
从对比数据可以看出，微电子行业超纯水的水质要求比普通工业纯水高出1-3个数量级。尤其是硅含量和TOC指标，普通纯水标准宽松100倍。这也解释了为什么芯片工厂必须选用专业超纯水系统，而不是用普通RO设备凑合。
四、3个导致验收失败的常见原因
1. 进水水温控制不当：RO膜的产水量与水温直接相关。水温每下降1℃，产水量下降约3%。如果设备安装在冬季无暖气车间，产水能力可能只有设计值的70%-80%，导致验收失败。解决方法：配置恒温系统或选型时留足余量。
2. EDI模块未正确调试：EDI对进水水质要求严格（硬度<0.5mg/L，CO₂<5mg/L）。如果RO产水未经脱气处理，CO₂会穿透EDI离子交换膜，导致产水电阻率不稳定。解决方法：RO后增加脱气塔或配置CO₂去除装置。
3. 膜元件安装方向错误：RO膜元件有严格的进水方向标记（从下游到上游），装反会导致产水量严重下降，脱盐率不达标。解决方法：严格按照厂商说明书安装，验收前做探针检测确认。
五、昌海环保微电子行业超纯水系统优势
全膜法工艺，无化学污染：UF+RO+EDI组合工艺，全程物理分离，无需酸碱再生，避免了化学药剂残留对水质的二次污染。适合对水质纯净度要求极高的先进制程。
产水水质稳定达标：电阻率18.2MΩ·cm，硅<1μg/L，TOC<0.5μg/L，满足SEMI F-63标准和国内GB/T 33086标准，可直接用于7nm及以下先进制程芯片制造。
低运行成本：EDI模块无需酸碱再生，药剂消耗为零；系统回收率可达85%，相比传统混床工艺节水20%以上。
出口海外经验丰富：昌海环保已为新加坡某半导体工厂提供RO+EDI超纯水系统，运行3年以上产水稳定。同时还出口到泰国、印尼、中东等多个国家和地区。
如果您正在为芯片工厂、液晶面板厂或光伏电池厂寻找超纯水系统供应商，欢迎联系昌海环保。我们可以提供水质分析、工艺方案设计和设备报价。
