一、高压反渗透失败的代价比膜片本身贵得多
国内近几年新建的海水淡化、苦咸水浓缩、RO 浓水减量项目,90% 的早期问题不在膜元件质量上,而在调试验收阶段的 3 个隐形参数。一支 8040 海水膜元件价格 8000-15000 元,如果压差、脱盐率、回收率在调试阶段没有把好关,膜片在水厂运行半年就开始脱盐率下降、压差升高,要么提前更换,要么被迫接受回收率从 75% 掉到 60%,电费直接吃掉原本就紧的投资回报期。

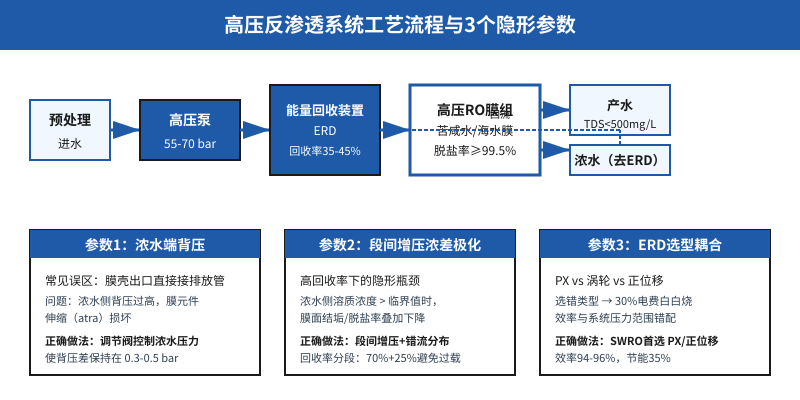

这 3 个参数在设计图纸里几乎不出现,但却是高压反渗透(15 bar 以上工况)调试工程师每天必须面对的难题。今天我们把它拆成 3 个独立章节,每个参数配数据、案例和验收动作,讲清楚高压反渗透调试到底在调什么。
二、参数 1:浓水端背压调节——膜元件伸缩的隐形推手
原理:浓水侧背压过低,膜元件在水压下”伸缩”损伤
高压反渗透每支压力容器通常串联 6-8 支 8040 膜元件,膜片依靠淡水侧/浓水侧的净压差维持卷式结构稳定。如果浓水侧背压过低或压力波动大,膜元件会产生内压失衡下的”伸缩现象”(业内称 atra),具体表现为:
- 玻璃钢外壳两端凸起,目视即可判断
- 脱盐率从 99.5% 掉到 97% 以下,产水 TDS 翻倍
- 单支膜元件运行压差增加 0.5-1 bar,清洗周期缩短到 3 个月
- 极端情况下 6 个月内需要整批更换膜元件
常见错误:浓水出口直接插地沟
调试时浓水出口直接接排放管/地沟,没有装背压调节阀。这种做法在低压 RO(<10 bar)不会出大问题,但在 30 bar 以上的高压反渗透,浓水侧压力完全靠高压泵-管路-排放口之间的摩阻"自然平衡",一旦产水量变化,浓水压力也跟着晃,根本稳不住。
正确做法:背压调节阀 + 调试报告可验证
浓水出口必须装背压调节阀,调试阶段反复实验,使每支压力容器的浓水出口压力比进水压力低 0.3-0.5 bar。这个差值可以直接打印到调试报告里:超过 0.5 bar 触发压损警告,低于 0.1 bar 触发浓差极化警告。膜元件供应商(陶氏/海德能)在调试手册里把这个数写得很明确,但现场经常跳过这一步。
三、参数 2:能量回收装置(ERD)选型——选错类型 40% 电费白白烧
背景:海水反渗透工作压力 55-70 bar,浓水端残压 50-65 bar
海水反渗透压力 55-70 bar,浓水排放压力仍可达 50-65 bar,这部分能量大概占总能耗的 35-45%。安装 ERD(Energy Recovery Device)能把浓水端的高压能量回收给进水端,直接降低高压泵负荷,系统总能耗下降 30-40%。
三类常见 ERD 对比
- PX(正位移式): 浓水直接推动活塞/隔膜,把进水管路加压,SWRO 主流选择,效率 94-96%
- 涡轮式 ERD: 浓水驱动水轮机再带动辅助泵,适合中小型项目,效率 60-75%
- 功交换器(Work Exchanger): 浓水与进水直接压力交换,适合高压 SWRO,效率 95-98%
实战案例:某北方 SWRO 项目选错 ERD
某北方项目用涡轮 ERD 处理 50 bar 工作压力的 SWRO,实际回收效率只有 60%(理论 75%),高压泵仍需要满负荷运行,反而因为浓水侧背压过大烧了 2 台高压泵膜片连接器,半年内维修费超过 80 万元。
昌海实战案例: 在普吉岛度假村 SW-2 集装箱式海水淡化项目上,我们采用 PX 能量回收装置,系统回收率 45%(海水 RO 标准水平),高压泵功率 22 kW,综合淡化成本约 1.8 USD/m³,比同等规模无 ERD 项目低 30%。
选型决策表
- SWRO(55-70 bar): 首选 PX 或 Work Exchanger
- 苦咸水(15-30 bar): 评估 ROI,如果回收周期 > 3 年可以不做
- 小型项目(<2 m³/h): PX 经济性更好,涡轮 ERD 不推荐
四、参数 3:段间增压与浓差极化——高回收率的隐形天花板
原理:回收率超过 75%,浓水侧溶质浓度指数级上升
反渗透回收率超过 75% 时,浓水侧溶质浓度呈指数级上升。以海水为例,进水 TDS 35000 mg/L,80% 回收率下浓水 TDS 可达 140-170 g/L。这个浓度等级下:
- 膜面浓差极化(CP)加剧,实际脱盐率比设计值低 1-2%
- 浓水侧的 Ca²⁺、SO₄²⁻、SiO₂ 容易超过溶度积,结垢风险陡增
- 单段 RO 排列下,段间压差不足,后段膜元件 “吃不饱”,压差从 1.5 bar 掉到 0.8 bar
- 化学清洗频率从 6 个月一次降到 6 个月两次,运行成本上升 30%
错误做法:靠浓水阀门硬拉回收率
一级二段排列,全靠调节浓水阀门拉高回收率。结果回收率从设计 75% 拉到 82%,但第二段压差掉到 0.8 bar,后段膜元件内部堵塞明显,6 个月就要化学清洗一次,膜寿命从 5 年掉到 3 年。
正确做法:段间增压泵 + 浓水分段回收
一级两段的标准 RO 通常按 6:4 或 5:5 分段比例配泵,段间加 Booster Pump 把第二段进水压力从 8 bar 提到 12 bar,使每段膜元件都在设计工况附近运行。膜寿命可从 3 年延到 5 年以上,化学清洗频率降低 50%。
经济性对比: 段间增压泵(7-15 kW)全寿命费用不到 20000 元,而一支 8040 海水膜元件 8000-15000 元。一支膜元件就够买一台增压泵,定位差距明显:段间增压泵是”用小钱保大钱”的标配。
五、3 个参数的现场验收清单
把下面这张清单打印出来交给调试工程师,可以避开 80% 高压反渗透早期故障:
- 浓水端背压调节阀: 浓水压力比进水低 0.3-0.5 bar,验收看仪表读数
- 能量回收装置选型: SWRO 必须 PX/Work Exchanger,验收查型号铭牌
- 段间增压泵运行电流: 设计值 ±10%,验收看电控柜 PLC 记录
- 整套系统回收率: 苦咸水 70-85%、海水 35-50%,验收看流量计累计值
- 膜元件压差: 单支 ≤0.7 bar,验收记录在调试报告
六、高压反渗透不是”装机就能跑”
高压反渗透(尤其是 海水淡化 / 高 TDS 苦咸水 / RO 浓水减量)项目的”成功”,取决于这 3 个不写进设计图纸的参数。膜片可以换,泵可以修,但调试期一旦错过,后期运行成本就会被这三个隐形参数死死卡住。
昌海环保在国内外高压反渗透系统(海水淡化、苦咸水浓缩、RO 浓水减量)项目上有完整工艺包,从 ERD 选型到段间增压泵配置,再到浓水端背压调节阀的现场调试,均按 DuPont FilmTec™ / Veolia E-Cell™ 膜元件厂商规范执行。如果你正在做海水淡化或高 TDS 苦咸水项目,需要 ERD 选型计算或段间增压泵规格书,可以在昌海环保官网联系技术部。
