垃圾渗滤液、高浓工业废水,传统反渗透膜撑不到浓缩极限就堵了。DTRO碟管式反渗透膜偏偏把流道从0.5-0.8mm加宽到2mm,这看起来像设计倒退,但背后的工程逻辑很硬核:宽流道+高压+湍流自清洁,让DTRO在进水SDI≤15的污水里依然能稳定产水。本文用3组数据拆解这个反常识设计。

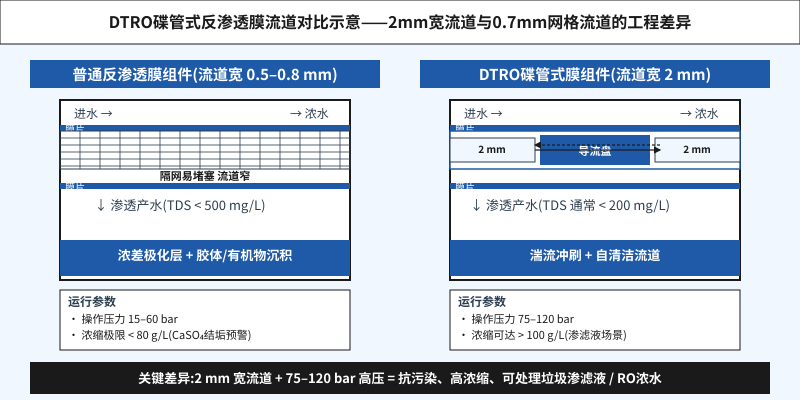

二、流道宽度对比:0.5-0.8mm 隔网易堵 vs 2mm 开放式盘片
普通卷式RO膜由两张膜叶和三边胶粘形成给水/浓水隔网,隔网厚度直接决定流道宽度——行业标准隔网28-30mil(0.71-0.76mm),流道被压缩到< 0.8mm。这种”窄缝”设计在自来水、海水淡化场景没问题,因为进水悬浮物少、SDI<5,但放到垃圾渗滤液里,隔网间隙很快被悬浮物、胶体、结晶体塞满,膜通量断崖式下降。
DTRO碟管式反渗透膜采用完全不同的结构:把膜片冲压在圆形承压盘上,盘与盘之间靠O型圈密封、靠进水推力撑开,自然形成2mm 宽开放式流道。无隔网、无卷缠,进水可以”无障碍”穿过盘片,哪怕夹带颗粒也不会立刻卡死。
三、操作压力:75-120 bar vs 15-60 bar,为什么 DTRO 必须高 1.5 倍压
DTRO的操作压力区间是75-120 bar,而普通卷式RO只有15-60 bar,DTRO压力是普通RO的1.5-2倍。为什么必须高?
因为高浓缩极限需要高推动力。根据渗透压公式 π=iCRT,当进水TDS浓缩到100 g/L时,渗透压接近30 bar;若要继续把产水挤出来,外加压力必须远高于渗透压。普通RO 15-30 bar的运行压力根本推不动 > 80 g/L 的浓水——压力表指针先到顶,渗透压已经压垮了有效驱动压差。
DTRO的碟片承压盘设计耐压120 bar以上,这就给了膜系统”压到底”的底气:在垃圾渗滤液浓缩段,操作压力往往跑到90-110 bar,直接把清水从 100 g/L+ 的浓液里挤出来。
四、浓缩极限与抗污染:宽流道+高流速 = 自清洁
把”宽流道+高压+湍流”组合起来,DTRO在浓缩极限和抗污染上对普通RO形成碾压:
- 流道宽 2mm,进水线速度可达 0.5-1 m/s 以上,雷诺数 > 4000 进入湍流区,膜表面不易形成致密凝胶层;
- 高压驱动高错流速度,膜片表面的颗粒被持续冲刷,实现”自清洁”;
- 单支膜组件内的膜片数量多(每支100-200片),即使部分膜片污染,系统仍能维持产水。
结果是:DTRO把垃圾渗滤液从原液TDS 20-40 g/L 浓缩到 > 100 g/L,体积减量 60-80%,极大降低后续蒸发结晶的能耗。
| 对比项 | 普通 RO | DTRO |
|---|---|---|
| 流道宽度 | 0.5-0.8 mm | 2 mm |
| 操作压力 | 15-60 bar | 75-120 bar |
| 浓缩极限 | < 80 g/L | > 100 g/L |
| 抗污染能力 | 中等 | 强 |
| 膜片更换 | 整支更换 | 可单独更换 |
| 典型应用 | 自来水/海水/一般废水 | 渗滤液/高浓废水/RO 浓水 |
| 进水 SDI 要求 | < 5 | 允许 ≤ 15 |
五、典型应用:垃圾渗滤液、RO 浓水减量
DTRO最经典的应用场景是垃圾渗滤液处理。垃圾填埋场渗滤液COD 5万-10万 mg/L、TDS 1万-3万 mg/L,普通RO膜活不过3个月就需要化学清洗;DTRO系统可以稳定运行1年以上,浓缩液进入蒸发系统,产水达标排放或回用。
另一个高价值场景是工业 RO 浓水减量——电厂、煤化工、印染的RO浓水TDS常达30-80 g/L,普通RO做不了二级浓缩,DTRO可以直接把浓水再浓缩一倍,产水回收利用、浓缩液去蒸发结晶,整体水回收率从60%提到85%以上。
六、选型决策树:什么时候必须上 DTRO?
判断项目该不该上DTRO,看三个硬指标:
- 进水 COD > 5000 mg/L:大概率需要DTRO或抗污染卷式RO;
- 进水 TDS > 5000 mg/L 且需要高回收率:DTRO优于普通RO;
- 含油、含表面活性剂、含难降解有机物:普通RO必堵,DTRO更稳妥。
满足任意一条,DTRO都是更安全的选择;同时满足两条以上,DTRO基本是唯一选择。
结语:2mm 宽流道的工程意义
回到开头的反常识设计:DTRO碟管式反渗透膜把流道从0.5-0.8mm加宽到2mm,不是为了”敞亮”,而是给高压驱动的高错流湍流让出空间。流道宽 + 压力大 + 湍流冲刷自清洁——三件事一起做,才让DTRO在垃圾渗滤液、高浓RO浓水这种”膜片地狱”场景里稳定扛住。
