一、回收率不是越高越好

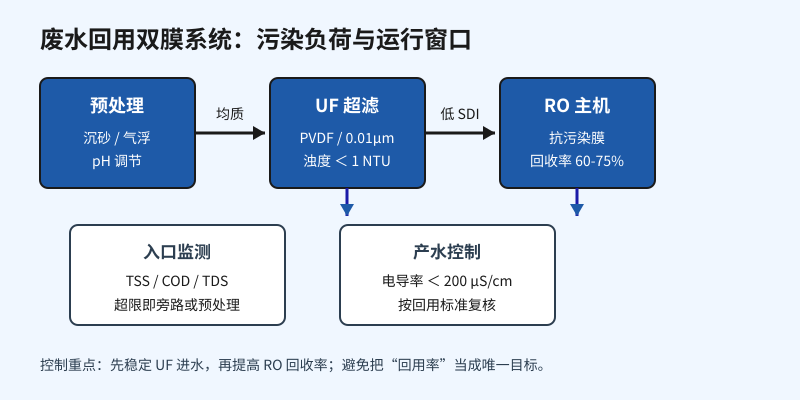

1. 先看原水波动，再谈膜系统规模：工业废水回用通常采用“化学沉淀/气浮→砂滤→UF超滤→RO反渗透→产水回用”的路线。UF负责截留悬浮物、胶体和部分有机物，RO进一步去除TDS与溶解性污染物。UF产水浊度宜低于1 NTU、SDI稳定低于3，RO进水余氯低于0.1 mg/L，水温按15—35℃校核。
2. 回收率必须由水质边界决定：一般废水回用RO回收率可按60%—75%起步，高污染水源应先通过分段回收和浓水回流验证，不能直接套用85%的目标。回收率升高会同时提高膜面污染物浓缩速度、浓差极化和无机盐结垢风险，最终表现为跨膜压差上升、产水量下降。
建议把“稳定达标产水”作为第一目标，把“提高回收率”作为验证后的优化目标。
二、UF是RO的第一道安全阀
3. PVDF超滤重点看跨膜压差：UF膜孔径约0.01μm，工作压力通常低于3 bar，跨膜压差应尽量控制在0.15 MPa以内。UF-1至UF-4标准产水量为1—4 m³/h，适合实验室、工业园区及大型回用项目；膜组件为PVDF中空纤维，具备耐污染、易清洗和自动气水洗优势。
4. 产水SDI要看连续趋势：不要只取一次样判断UF效果。建议记录进水浊度、产水浊度、SDI、跨膜压差和反洗周期。若SDI连续超过3或压差增长过快，应先检查沉淀效果、过滤器布水、膜丝污染和加药浓度，而不是立即提高RO回收率。
| 控制点 | 建议控制窗口 | 超限后的动作 |
|---|---|---|
| UF产水浊度 | ＜1 NTU | 检查沉淀、气浮与膜完整性 |
| RO进水SDI | ＜3，目标＜2 | 降低负荷、强化反洗或清洗 |
| RO进水余氯 | ＜0.1 mg/L | 检查活性炭或还原剂投加 |
| 回收率 | 60%—75%起步 | 核算结垢、浓差极化与浓水去向 |
三、RO运行要同时守住四个参数
5. 产水电导率要与回收率联动：RO-1至RO-4产水量为1—4 m³/h，脱盐率约98%—99%，回收率从75%到85%不等。系统稳定时，产水电导率、产水量、压差和浓水流量应形成连续基线。电导率突然升高可能是膜污染、密封泄漏或进水盐负荷变化，不能只用调泵解决。
6. 浓水必须有去向：RO把水分子和盐分分开，回收率越高，浓水体积虽然减少，但盐分仍在浓缩。项目设计时需同时确定浓水回流、分级浓缩、DTRO减量或其他处置路线。对于高盐、高COD水源，DTRO可在75—120 bar压力下运行，宽约2 mm的流道有利于降低污染和浓差极化，DTRO-1至DTRO-3可按1—3 m³/h需求配置。
四、用真实案例校准工程预期
7. 广东某电镀园区项目的启示：一期处理量500 m³/天，原水为多企业综合电镀废水，经化学沉淀除重金属、pH调节、砂滤、UF、抗污染RO后，产水电导率低于200 μS/cm，重金属满足清洗用水标准；一级RO回收率70%，浓水再经DTRO浓缩至TDS 120—150 g/L，最终废液量控制在原废水量的5%以内，年节约新鲜水约10万m³。
8. 调试顺序建议：第一阶段完成水质全分析和预处理小试，确认重金属、COD、悬浮物与TDS边界；第二阶段以较低回收率连续运行，建立压差、电导率和产水流量基线；第三阶段逐步提高回收率，每次调整后观察24—48小时；第四阶段再用清洗药剂、阻垢方案和浓水处理能力验证长期稳定性。这样比一次性追求高回收率更安全，也能减少非计划停机。
工程设计的重点不是把设备参数写得很高，而是让每个参数都能被监测、解释并追溯。
