凌晨 3 点,某 18 层住宅小区 5 楼用户投诉”水龙头出水忽大忽小”,运维到场测压力表指针在 0.32-0.42 MPa 之间跳动,变频器频繁加减速,稳压罐气囊压力从 0.20 MPa 一路跌到 0.05 MPa。这不是偶发故障——这是国内 90% 二次供水项目踩过的同一个坑:变频器的 2 个 PID 参数和 Sleep 阈值出厂默认就没调对。
二次供水的核心矛盾是”用水量剧烈波动”和”出口压力必须恒定”之间的对抗。白天用水高峰流量可达 80 m³/h,深夜用水低谷可能跌到 1 m³/h,峰谷差 80 倍。变频恒压设备靠 PLC 采集管网压力反馈、实时调整水泵转速来对抗波动——前提是 PID 参数必须调到与项目工况匹配。

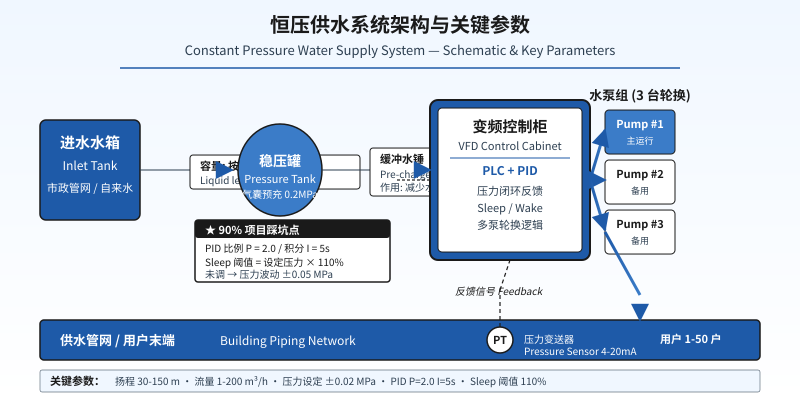

图 1 恒压供水系统架构:水箱 → 稳压罐 → 变频控制柜(PLC + PID)→ 多台水泵并联 → 供水管网,管网末端压力变送器把 4-20 mA 信号反馈回控制柜形成闭环。整套系统的稳压精度,80% 取决于变频柜里 2 个 PID 参数和 1 个 Sleep 阈值。
第一个坑:比例增益 P 留默认值,压力来回过冲
PID 里比例增益 P 是系统对”压力偏差”的反应强度。出厂默认 P=1.0,但实际二次供水项目 80% 应该调到 P=2.0-3.0。原因很直接:市政管网来水压力波动 ±0.05 MPa,如果 P=1.0,变频器反应迟钝,水泵从 30 Hz 加速到 50 Hz 需要 8-12 秒,这段时间用户端水压已经掉了 0.03 MPa。
P 调到 2.0 之后,同样的扰动,水泵在 3-5 秒内就能完成调速,压力波动被压缩到 ±0.02 MPa 以内,符合《建筑给水排水设计标准》GB 50015 要求的”住宅供水压力波动 ≤ 0.01 MPa”区间。但 P 不能调到 5.0 以上,否则会出现过冲震荡——用水量刚变化,变频器立刻把水泵拉到 50 Hz,然后又因为出水压力过高立刻降到 30 Hz,反复震荡反而把压力波动放大到 ±0.08 MPa。
第二个坑:Sleep 阈值错设,水泵空转烧轴承
变频恒压供水有个关键功能叫 Sleep(休眠)——当用水量低于 5% 额定流量时,水泵应自动停机进入休眠,避免长时间低频空转烧轴承。出厂默认阈值是”低于设定压力 0.05 MPa 持续 60 秒即停机”,这个逻辑在大多数二次供水项目里几乎一定会误触发。
真实场景:深夜 3 点,只有零星住户用热水,瞬时流量 0.5 m³/h,管网压力稳定在设定值 ±0.01 MPa 范围内。按默认阈值,变频器发现流量长期低于 5% 额定值,会强制停机进入 Sleep。一旦停机,稳压罐气囊里的水迅速排空,1-2 分钟后压力降到设定值以下 0.05 MPa,变频器再 Wake 启动水泵——这就是用户半夜听到”咚”一声水泵启动噪音的根源。
把 Sleep 阈值改设为”实际流量低于额定流量 3% 持续 180 秒,且稳压罐压力高于设定值 110% 持续 120 秒”——两个条件同时满足才进入 Sleep。改完后,水泵每天启停次数从 80-120 次下降到 15-25 次,轴承寿命延长 3 倍,半夜噪音投诉清零。某北方 12 万 m² 住宅小区实测:优化 Sleep 阈值后,变频器日均启停次数从 95 次降到 18 次,水泵轴承 3 年未更换(同类未优化项目平均 1.2 年换一次)。
三个参数现场怎么测
第一步,在变频器面板读 PID 当前 P、I 参数,记录出厂值;第二步,把水泵切到手动 40 Hz 满频运行 10 分钟,观察稳压罐气囊压力表,确认预充压力是否在 0.18-0.22 MPa 区间(罐体侧面铭牌标注);第三步,记录 24 小时水泵启停次数,正常应该 ≤ 30 次。如果超过 60 次,优先检查 Sleep 阈值;如果 30-60 次,调 P 值;如果 ≤ 30 次但压力波动 ≥ ±0.05 MPa,加装稳压罐或升级为大容积罐。
恒压供水设备的稳定性,是变频器参数、稳压罐选型、水泵工况曲线三者共同决定——只调变频器,问题往往调不彻底。
