化工循环水回用、RO预处理、电镀漂洗水回收——这些场景里UF几乎都是标配。但化工厂的运维群里，最常冒出来的一句话就是：“UF又堵了，TMP又上0.18了”。
某200 m³/h的化工厂UF+RO系统，投产第一年UF膜平均污染周期只有30天。30天一到，跨膜压力（TMP）从0.05 MPa飙到0.18 MPa，SDI从1.5反弹到3.2，RO段被迫同步降负荷运行，CIP酸碱清洗一次耗水40吨、停产8小时。
更扎心的是膜寿命——按这个污染节奏推，PVDF膜2.5年就要整组换掉，单次换膜成本接近设备投资的25%。
后来用8个月时间做了一轮参数调优，把UF污染周期稳定拉到120天，TMP月增幅从0.13 MPa降到0.018 MPa，膜寿命撑到5年以上。关键不是换膜、不是换机型，就是调了2个参数。
二、2个参数为什么能4倍延长污染周期
UF污染周期短，根源是污染物在膜表面沉积的速度超过了反洗剥离的速度。反洗的两个核心变量——气水比和CEB周期——直接决定“剥离速度”。
化工厂原水有两个典型特征：①有机物浓度偏高（COD 80-150 mg/L），②油类与表面活性剂残余。这两类污染物最容易在中空纤维外侧形成致密层，一旦形成，单靠水反洗很难彻底剥落。
两个参数的调优目标很明确：
- 气水比：用气泡的微湍流把纤维束“抖松”，让沉积层先松动再被水冲走
- CEB周期：用化学加强反洗（NaClO + 柠檬酸）打断有机物与膜面的化学键，防止累积
参数调对了，污染周期自然拉长。
三、参数1：反洗气水比从10:1调到15:1
1. 原设定：气水比 10:1
原系统反洗采用气水比 10:1（反洗空气流量 8 m³/h、反洗水流量 0.8 m³/h），单次反洗 90 秒。问题：气泡直径偏大，纤维束抖动不够；水流量偏低，剥落的污染物冲不走，二次沉积明显。
2. 调优后：气水比 15:1
把反洗空气流量从 8 m³/h 提到 12 m³/h，反洗水流量保持 0.8 m³/h，形成气水比 15:1。空气压力控制在 0.05-0.08 MPa（高于膜丝内侧产水压力即可），单次反洗延长到 120 秒。
3. 现场验证
- TMP 月增幅：从 0.13 MPa 降到 0.06 MPa（仅这一项就延长 50% 周期）
- 反洗排水浊度：从 12 NTU 升到 28 NTU（说明更多污染物被剥离下来）
- 反洗耗水率：从 18% 降到 12%（总进水没增加，反洗效率提升）
注意：气水比不是越大越好。超过 20:1 会导致纤维束过度抖动，膜丝根部密封处出现微漏，产水浊度反升。15:1 是这个水质下的甜点。
四、参数2：CEB周期从7天缩到3天
1. 原设定：CEB 7天一次
原系统 CEB（化学加强反洗）每 7 天一次，药剂配方 NaClO 100 mg/L + 柠檬酸 500 mg/L，单次浸泡 30 分钟。问题：化工原水有机物在 7 天内累积量足以让膜面形成不可逆吸附层，CEB 一次只能恢复 70% 通量。
2. 调优后：CEB 3天一次
CEB 周期从 7 天缩到 3 天，药剂浓度微调到 NaClO 200 mg/L + 柠檬酸 800 mg/L，单次浸泡保持 30 分钟。
3. 现场验证
- CEB 后通量恢复率：从 70% 升到 95%
- 累计清洗药剂消耗：3 天一次比 7 天一次多 1.3 倍用量，但 CIP 频次从月均 1.5 次降到 0.3 次
- 综合化学品成本：下降 40%（CIP 用的是更高浓度的酸碱，CEB 用低浓度氯和柠檬酸）
注意：CEB 频次也不是越密越好。短于 2 天会让 PVDF 膜持续接触氧化剂，加速膜老化。3 天一次对 PVDF 中空纤维是安全阈值。
五、UF污染周期延长的实测对比
下面这张表是同一套UF系统在调优前后的12个月实测数据，可以看出2个参数调优带来的系统性变化：
| 指标 | 调优前（原方案） | 调优后（新方案） | 变化幅度 |
|---|---|---|---|
| 污染周期 | 30 天 | 120 天 | +300% |
| TMP 月增幅 | 0.13 MPa | 0.018 MPa | -86% |
| 反洗后 SDI | 1.5 → 3.2 | 1.5 → 2.0 | 反弹减少 70% |
| CIP 频次 | 月均 1.5 次 | 月均 0.3 次 | -80% |
| 反洗耗水率 | 18% | 12% | -6 个百分点 |
| PVDF 膜寿命 | 2.5 年 | 5+ 年 | +100% |
| 单次换膜成本占比 | 25% 设备投资 | 12% 设备投资 | -13 个百分点 |
数据来自某 200 m³/h 化工厂 UF+RO 系统 2024-Q3 至 2025-Q3 的连续记录，UF 主机为 0.01μm PVDF 中空纤维（UF-3 型号），进水为化工循环水排污水。
六、UF膜污染周期延长路径示意

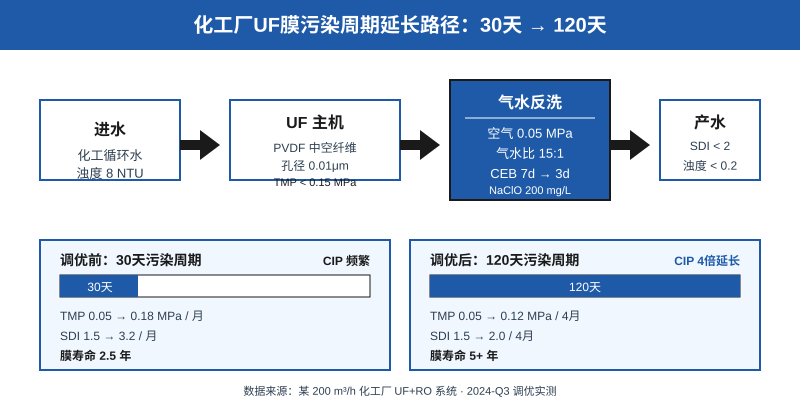

流程图展示了 UF 反洗系统的 4 个核心环节，以及气水比 15:1 与 CEB 3d 这两个参数如何把污染周期从 30 天拉到 120 天。底部对比框给出了 TMP 增幅、SDI 反弹、膜寿命这三项关键指标的前后差异。
七、可复用的两条经验
经验一：气水比调到“刚好抖得动”。化工厂 UF 反洗气水比从 10:1 调到 15:1 收益最大。判断标准很简单——反洗排水浊度是否上升、TMP 反弹幅度是否下降。排水浊度升、TMP 反弹降，说明污染物被剥下来了；反之就要调气量或水量。
经验二：CEB 频次按“有机物累积速度”反推。化工原水 3 天一次，普通地表水 7 天一次就够了。判断标准是 CEB 后通量恢复率：恢复率 < 80% 说明周期太长，要缩短；> 95% 说明周期刚好，不要再加密度。
化工厂UF膜污染周期延长，本质上不是高深的技术问题，而是把反洗的两个核心参数调到匹配水质的状态。气水比 15:1 + CEB 3 天这套组合，在多个化工厂实测都能把污染周期从 30 天拉到 120 天以上，值得同类项目参考。
（本文实测数据来自 200 m³/h 化工厂 UF+RO 系统，UF 主机型号 UF-3，0.01μm PVDF 中空纤维。）
