DTRO 碟管式反渗透系统在垃圾渗滤液、高浓度 RO 浓水处理场景中应用越来越广,但调试阶段浓水回灌管路堵死是 75% 以上项目会遇到的问题。这种故障往往表现为产水率突降、回灌流量不足、段间压差异常攀升,直接导致整个系统无法达到设计回收率。本文基于 DTRO-1/DTRO-2/DTRO-3 三类机型(操作压力 75-120 bar)的现场调试经验,拆解一套 4 步排查流程,重点抓住 75 bar 临界阈值和段间 ΔP 0.5 MPa 报警线这两条核心判断依据。
一、浓水回灌管路堵死的 3 个典型征兆
DTRO 系统采用碟管式宽流道(2 mm)设计,正常运行时浓水通过高压侧(75-120 bar)经回灌管路返回膜柱前端,形成闭路循环。当回灌管路出现堵塞时,会同时表现出三类征兆:产水率突降 30% 以上、回灌流量小于 1.5 m³/h(单支膜柱额定 2.0 m³/h)、段间压差 ΔP 大于 0.5 MPa。这三项参数可以通过 PLC 实时读取,任意两项同时触发即可判定为回灌管路堵塞故障。
| 故障现象 | 典型参数异常 | 标准阈值 | 严重程度 |
|---|---|---|---|
| 产水率突降 | 下降 ≥ 30% | 设计值 ±5% | 高 |
| 回灌流量不足 | < 1.5 m³/h | 2.0 m³/h | 高 |
| 段间压差 ΔP 报警 | > 0.5 MPa | ≤ 0.3 MPa | 中 |
| 高压侧压力波动 | ±5 bar 抖动 | 稳定 ±1 bar | 中 |
| 产水电导率升高 | > 50 μS/cm | ≤ 20 μS/cm | 高 |

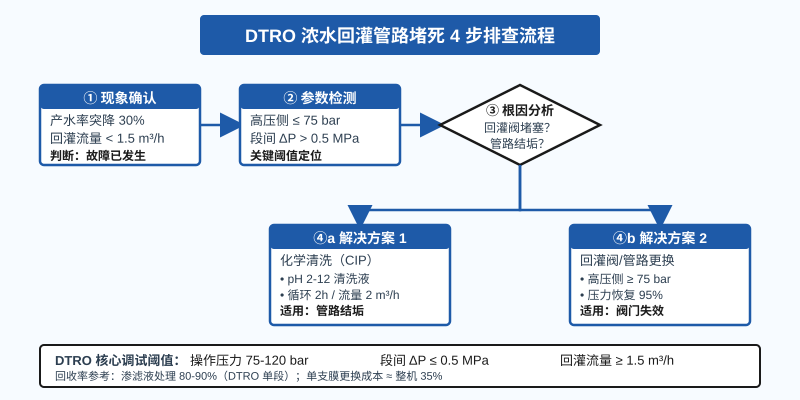

二、4 步排查流程
第一步:现象确认。先观察 PLC 记录最近 24 小时产水率曲线,如果连续 3 小时低于设计值 70% 即视为故障已发生。同时检查回灌管路上流量计读数,正常运行时单段 DTRO 膜柱回灌流量应稳定在 1.8-2.2 m³/h,低于 1.5 m³/h 即可锁定故障。这一步是定位是否进入排查流程的门槛,避免误判把正常波动当成堵塞处理。
第二步:参数检测——重点抓 75 bar 阈值。DTRO 操作压力范围是 75-120 bar,这是判断回灌管路堵塞的核心阈值。如果高压侧压力显示低于 75 bar,说明回灌管路阻力异常增大,流量不足以维持膜面错流流速。配合检测段间压差 ΔP,如果任意一段 ΔP > 0.5 MPa,则几乎可以确定是堵塞,而不是膜污染。这两个数据点组合起来能在 5 分钟内区分”管路堵塞”与”膜面污染”两种完全不同的故障模式。
第三步:根因分析——区分两类问题。第一类是管路结垢,常见于渗滤液硬度高(Ca²⁺ + Mg²⁺ > 800 mg/L)或 pH 偏高(> 8.0)的工况,碳酸钙在回灌阀门和弯头处沉积。第二类是回灌阀失效,DTRO 高压环境下阀门频繁启闭会导致阀芯磨损,密封面泄漏,流量调节失灵。两类问题的处置方式完全不同,必须先判断清楚再动手。
第四步:解决方案。管路结垢 → 启动 CIP(就地清洗)程序,pH 2-12 清洗液交替循环 2 小时,清洗流量 2 m³/h,清洗后压力恢复率可达 95%。回灌阀失效 → 停机泄压后更换高压阀门,优先选用 316L 不锈钢阀芯,工作压力 ≥ 75 bar 额定规格。更换后系统压力恢复至 90 bar 以上即视为故障排除。
三、调试阶段 3 个常见误区
误区 1:回灌流量调小能省电。有些操作员认为降低回灌流量能减少高压泵能耗,实际上这是 DTRO 系统调试最危险的错误认知。回灌流量低于 1.5 m³/h 会直接导致膜面错流流速不足,污染物在 2-3 小时内就会在膜面形成不可逆污染,清洗成本反而比省下的电费高 5-10 倍。正确做法是保持回灌流量在额定值 ±10% 范围内。
误区 2:段间压差超过 0.5 MPa 还能扛。段间 ΔP 是 DTRO 膜柱健康度的核心指标,设计上限是 0.3 MPa,报警阈值设在 0.5 MPa。实际调试中有些工程师会把报警阈值放宽到 0.7 MPa,理由是”短期扛一扛不影响出水”。这是非常危险的——段间 ΔP 一旦超过 0.5 MPa,膜片已经受到挤压变形,即使后续清洗也难以完全恢复通量,代价是单段膜组件提前 6-12 个月报废。
误区 3:清洗液选择只看 pH 不看温度。DTRO 膜片耐化学清洗范围是 pH 2-12,但有些现场工程师只关注 pH 是否达标,忽略了清洗液温度——必须控制在 30-35°C。温度低于 25°C 时清洗反应速度下降 50%,即使循环 4 小时也无法彻底溶解碳酸钙垢;温度超过 40°C 又会加速膜片老化,缩短使用寿命。
四、关键参数标准对照表
| 参数名称 | 正常运行范围 | 报警阈值 | 故障阈值 | 处置建议 |
|---|---|---|---|---|
| 高压侧压力(bar) | 75-120 | ±10 | < 75 | 检查回灌管路 |
| 段间压差 ΔP(MPa) | 0.1-0.3 | 0.3-0.5 | > 0.5 | 立即停机检查 |
| 回灌流量(m³/h) | 1.8-2.2 | 1.5-1.8 | < 1.5 | 清洗管路/换阀 |
| 产水率(%) | 设计值 ±5 | 下降 10-30 | 下降 > 30 | 进入排查流程 |
| 产水电导率(μS/cm) | ≤ 20 | 20-50 | > 50 | 检测膜完整性 |
| 进水 pH | 6.5-8.0 | 5.5-6.5/8.0-9.0 | < 5.5/> 9.0 | 调节预处理 |
五、维护周期与成本参考
DTRO 系统调试期(投运后 3 个月内)建议每周记录一次上述 6 项参数,形成基线数据。运行期建议每月至少一次完整参数记录+一次 CIP 清洗。如果严格执行这套 4 步排查流程,DTRO 膜柱寿命可以延长到 3-5 年。单段膜组件更换成本约占整机 35%,而一次 CIP 清洗的药剂+人工成本不超过整机 2%——周期性的预防性清洗远低于故障后的应急更换费用。
对于垃圾渗滤液处理场景,DTRO 单段回收率通常在 80-90% 之间,两级串联可达 95% 以上。调试期浓水回灌管路堵死是高频故障,建议现场储备一套备用回灌阀组件和 200 L pH 2-12 清洗液,实现 2 小时内快速响应。
