一、调试现场最常见的3类连锁故障
恒压供水设备在小区二次供水、工业循环水补水、楼宇分区供水场景里应用越来越广，但调试阶段最让现场工程师头疼的不是设备本体问题，而是变频器、压力传感器、水泵三者之间的参数不匹配。
据昌海环保近3年200+项目的调试复盘统计，调试完成运行1个月内再次返厂的案例中，变频器过载报警、压力波动大、水泵频繁启停这3类故障占比超过80%。这3个问题看似独立，实际上都源自同一根源——调试阶段的压力参数和电气参数没有联动校核。

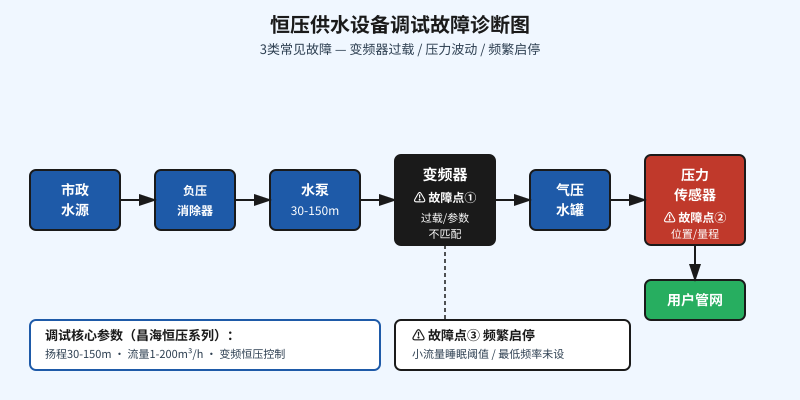

本文按照故障诊断流程，从变频器过载 → 压力传感器选型 → 频繁启停三个维度拆解，并附调试参数对照表供现场直接使用。
二、故障点①：变频器频繁报过载（占故障45%）
变频器过载报警的本质是电机实际输出电流超过额定电流的105%，并持续时间超过变频器内置的反时限曲线。恒压供水调试现场，变频器一启动就跳OL，或者运行15-30分钟后报过载，90%是以下3个原因之一。
1. 水泵实际工况点偏离额定工况，扬程富余不足
水泵样本标注的额定工况点（流量+扬程+效率）只在某一个点上，调试现场实际运行点往往因为管路阻力计算偏差、阀门开度、用户用水曲线变化而偏离。偏离到小流量高扬程区，水泵轴功率反而上升，电流超过额定值。
建议在调试前先把管路特性曲线和水泵特性曲线画在同一张图上，找到实际运行点对应的电机功率，确认在额定功率的85%-95%区间内再启动变频器。如果偏离过多，应更换水泵叶轮或调整管路设计。
2. 加减速时间过短，启动电流冲击过大
部分工程师为了追求”快速响应”把加速时间设到5-10秒，水泵启动瞬间电流冲击是额定电流的5-7倍，变频器按反时限曲线判定过载。恒压供水设备加减速时间一般应设到20-30秒，水锤风险较高的项目需延至40秒以上。
3. 转矩提升（V/F补偿）参数设置过高
低频转矩提升是为了补偿低频时电机输出转矩下降，但参数设到8%-10%时，低频段电流会显著上升，水泵低速运行时反而报过载。昌海恒压系列默认转矩提升5%，如现场调试发现低频段过载，应先降至3%，观察1小时后再调整。
三、故障点②：压力传感器位置/量程选错（占故障25%）
压力传感器是恒压系统的”眼睛”，位置不对、量程选错，相当于给整个系统装了一个失灵的传感器，变频器PID全部跑偏。
1. 传感器安装位置距水泵出口太远
压力传感器应安装在水泵出口止回阀后1.5米以内的直管段上，距离过远时压力反馈滞后，用户用水端流量变化无法及时反映到PID输入，变频器反应总是慢半拍，表现为压力波动大、用户端忽冷忽热（热水系统更明显）。
2. 压力传感器量程选得过大
常用恒压供水压力在0.2-0.6MPa之间，传感器量程却选了1.6MPa甚至2.5MPa。量程过大意味着有效信号只占量程的1/4，PID调节精度下降，0.02MPa的波动变频器识别不出来。正确选型应让设定压力点落在传感器量程的50%-70%区间内，0.6MPa压力选0-1MPa量程的传感器。
3. 传感器前截止阀未打开或堵塞
调试现场常见错误：传感器前的取压阀处于关闭状态或半开状态，传感器测的是阀门后静压而非真实管路压力，PID按错误信号调节，变频器频繁升频降频。这种情况只要把取压阀全开即可解决。
四、故障点③：水泵频繁启停（占故障20%）
用户用水处于夜间小流量时段，水泵运行5分钟停3分钟，1小时内启停超过10次。这种情况会大幅缩短水泵轴承寿命和电机绕组绝缘寿命，还会扰动整个管网压力。
1. 未启用变频器的小流量睡眠功能
主流变频器（ABB/西门子/汇川/英威腾）都内置小流量睡眠功能：当变频器运行频率低于设定阈值（如25Hz）持续时间超过睡眠延迟（如30秒），变频器进入休眠，频率降为0Hz；当管网压力低于唤醒阈值（如设定压力-0.05MPa）时自动唤醒。
这项功能调试现场经常没启用，导致小流量时变频器在低频段反复运行，频繁启停。昌海恒压系列默认开启此功能，调试时需要根据实际工况校核睡眠频率和延迟时间。
2. 最低运行频率未设限
变频器最低频率应设到20-25Hz，低于此值水泵效率急剧下降且容易过热。设了最低频率限制后，小流量阶段变频器会在最低频率运行一段时间后再进入睡眠，而不是在0-50Hz之间来回波动。
3. 气压水罐预充压力未校准
气压水罐的作用是缓冲小流量阶段的压力波动，延长变频器睡眠时间。预充压力一般应设为设定压力的65%-70%（例如设定压力0.4MPa，预充压力0.26-0.28MPa）。预充压力过高，缓冲作用失效；过低，频繁触发水泵启动。
五、调试参数对照表（昌海恒压系列）
| 参数类别 | 参数名称 | 推荐值 | 故障表现 |
|---|---|---|---|
| 变频器参数 | 加速时间 | 20-40秒 | 过短则启动报过载 |
| 变频器参数 | 减速时间 | 20-40秒 | 过短则水锤风险高 |
| 变频器参数 | 转矩提升 | 3%-5% | 过高则低频段过载 |
| 变频器参数 | 最低运行频率 | 20-25Hz | 过低则频繁启停 |
| 压力传感器 | 量程选择 | 设定压力的1.5-2倍 | 过大则调节精度差 |
| 压力传感器 | 安装位置 | 水泵出口1.5m内 | 过远则PID滞后 |
| 气压水罐 | 预充压力 | 设定压力的65%-70% | 偏差大则缓冲失效 |
| 睡眠唤醒 | 睡眠频率 | 25-30Hz | 过高则睡眠失败 |
| 睡眠唤醒 | 睡眠延迟 | 30-60秒 | 过短则频繁切换 |
六、调试完成后必查的3个验证项
调试完成不要急于交付，建议现场做以下3个验证后再签字验收：
1. 用水峰值时段连续运行4小时不报警
模拟早高峰/晚高峰用水曲线，让水泵连续运行4小时，观察变频器电流、温度是否在额定范围内，记录最大压力波动值。昌海恒压系列在正常工况下压力波动应小于±0.02MPa。
2. 夜间小流量时段启停次数检查
夜间用水低谷时段连续观察2小时，记录水泵启停次数。健康工况下1小时内启停次数应不超过3次，超过则需重新校核睡眠阈值和气压罐预充压力。
3. 停电复电应急测试
模拟停电3分钟后复电，检查变频器自启动逻辑、压力恢复时间、负压消除器工作状态。昌海恒压系列标配停电复电自启和低流量自保护，应在调试阶段完成这两项功能验证。
恒压供水设备调试的核心是”水力参数-电气参数-控制参数”三者联动校核，缺一项都会在运行1个月内暴露问题。昌海环保恒压供水系列出厂前已完成PID初调和参数预设，现场调试工程师应重点关注变频器过载、压力传感器位置、小流量睡眠这三个最易踩坑的点。
