半导体12寸晶圆厂UPW的TOC硬指标是<5ppb，但90%项目现场只装了产水电导率仪，根本没装TOC在线监测——只能靠每周送第三方检测，等发现超标时已经污染了3-5批晶圆。
昌海售后团队在近两年处理过60+起UPW TOC超标事故，复盘下来TOC从5ppb涨到30ppb是3个隐形污染源叠加导致。本文拆解3个污染源的识别方法和拦截方案。
一、UPW TOC的3个隐形污染来源（90%项目都漏装了监测）
UPW TOC（Total Organic Carbon，总有机碳）是半导体、液晶、光伏行业最关键的水质指标之一：半导体12寸晶圆清洗要求<5ppb，液晶面板清洗要求<10ppb，光伏电池清洗要求<20ppb。TOC超过设计值的2倍（>10ppb）就会导致晶圆表面有机物残留，直接影响良率。
60+起TOC超标事故复盘下来，污染来源集中在以下3个：
1. EDI树脂降解（占40%，最隐蔽）
EDI模块通过离子交换树脂连续去除水中离子，但树脂本身是有机聚合物，长期运行后会缓慢降解释放有机物。特征是EDI运行2年后产水TOC从<5ppb缓慢涨到10-15ppb，肉眼很难发现。
2. 管道/罐体析出物（占35%，最易忽视）
UPW系统的循环管道和产水箱如果使用PVC、PP材质，长期浸泡在18.2 MΩ·cm的纯水中会缓慢析出增塑剂和抗氧化剂。某8寸晶圆厂使用PVC管道3年后，UPW TOC从<5ppb涨到25ppb，更换为PVDF管道后立刻降到8ppb以下。
3. 终端UF膜微生物污染（占25%，最急性）
终端UF（0.05μm）膜长期运行会出现微生物繁殖，细菌死后释放内毒素和有机物，导致TOC瞬间超标，1-2天内从5ppb跳到30ppb以上。
剩下的是UV185老化、有机清洗剂残留等，共占5%以下。
二、3个关键在线监测点位（90%项目都没装）
60+起事故复盘后发现，能5分钟内判断污染源的现场，都装了以下3个监测点位：
1. UV185前后TOC在线对比（识别EDI树脂降解）
在UV185前后各装一台TOC在线分析仪（投资约5-8万元），如果UV185前TOC正常（<50ppb）但UV185后TOC偏高（>8ppb），说明UV185灯管老化；如果UV185前后TOC都偏高，问题在EDI树脂。
2. UPW产水箱液位+电导率在线监测（识别管道析出）
在UPW产水箱安装在线电导率仪（投资约2000元），配合温度补偿。电导率从0.055 μS/cm（18.2 MΩ·cm对应值）涨到0.1 μS/cm以上，提示有机物析出。温度每变化1°C电阻率波动0.5-1 MΩ·cm，未补偿会误判。
3. 终端UF膜前后压差+流量监测（识别UF破损）
UF膜前后压差正常0.5-1.5bar，突然降到0.3bar以下说明膜破损，污染水直接进入UPW。配合流量监测，破损时产水流量会增加5-10%。
剩下90%的项目，只装了产水电导率仪，发现TOC超标时已经晚了。
三、3个常见处理误区（90%项目都踩过）
UPW TOC超标后，运维工程师常犯的3个错误：
1. 误以为是RO膜污染，加大RO清洗
TOC超标后第一反应往往是”RO该清洗了”，但UPW系统经过双级RO+EDI+UV185+UF，TOC问题80%不在RO。加酸碱清洗反而会加速EDI树脂降解释放更多有机物。
2. 用电导率代替TOC监测
电导率反映的是离子浓度（无机盐），TOC反映的是有机物浓度，两者在18.2 MΩ·cm UPW中几乎不相关。一台UPW系统电导率完全正常，但TOC超标3倍的情况每周都在发生。
3. 忽视温度补偿
电阻率18.2 MΩ·cm是25°C的标定值，温度每偏离1°C电阻率波动0.5-1 MΩ·cm。北方冬季进水温度降到5°C，未做温度补偿的电阻率仪会显示22 MΩ·cm，看起来”超标”，实际水质完全合格；反之夏季进水30°C，仪表显示17.5 MΩ·cm就报警停机，造成误判。
四、3个TOC控制对策（实战经验）
1. EDI树脂3年强制更换（避免树脂降解）
EDI树脂虽然号称寿命5-8年，但运行3年后产水TOC会缓慢上升。建议强制3年更换一批（费用约2-3万元/批），比TOC超标后被迫停产更换划算得多。
2. UPW管道升级PVDF+不锈钢（避免析出）
UPW系统管道优先选择PVDF（聚偏氟乙烯）和316L不锈钢内抛光管，避免使用PVC、PP等含增塑剂的材质。初期投资增加约20%，但长期水质稳定性提高3倍以上。
3. 安装TOC在线监测（投资5-8万，避免百万损失）
在UV185后和UPW产水箱各装一台TOC在线分析仪，总投资约5-8万元。一台12寸晶圆厂日产值500-1000万元，监测投资回报率超100倍。
五、超纯水TOC控制关键参数对照表
| 关键参数 | 推荐范围 | 误判警示 |
|---|---|---|
| 产水电阻率 | ≥18.2 MΩ·cm（25°C） | 温度每±1°C波动0.5-1 MΩ，必须补偿 |
| 产水TOC | <5 ppb（半导体）/ <10 ppb（液晶） | >2倍设计值即报警停机 |
| 终端UF膜前压差 | 0.5-1.5 bar | <0.3 bar提示膜破损 |
| EDI电阻率 | 15-18 MΩ·cm | <15 MΩ·cm提示树脂老化 |
| UV185灯管寿命 | 8000-12000小时 | 超过1年即使未报警也更换 |
| 循环管材 | PVDF / 316L不锈钢 | 禁止PVC/PP长期浸泡 |
| TOC在线监测点位 | UV185前后 + UPW产水 | 至少2个点位才能定位污染源 |
六、昌海超纯水方案与真实项目数据

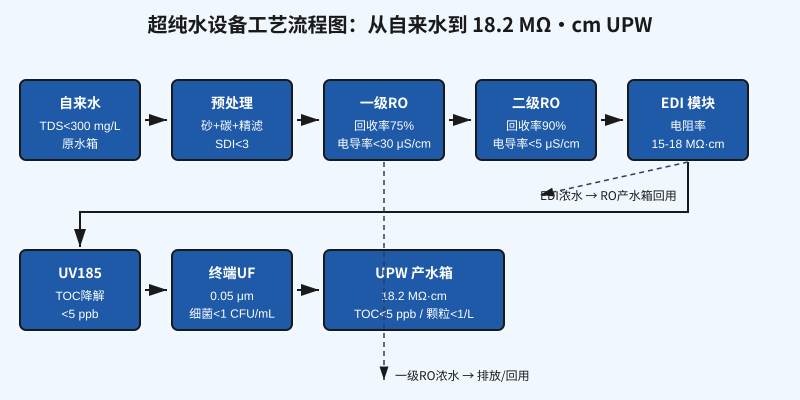

昌海环保的0.5-10 m³/h超纯水设备采用”预处理+双级RO+EDI+UV185+终端UF”标准工艺路线，每个项目附带完整的在线监测配置清单（TOC、电导率、压力、流量），出厂前100%完成72小时连续运行验证。
以巴厘岛某生态度假村为例（60间独栋Villa），昌海为其配套”深井→曝气除铁锰→砂滤→UF→RO→EDI→UV→矿化”组合方案：日供水80 m³，产水电阻率稳定>15 MΩ·cm，TDS<50 mg/L，大肠杆菌未检出。系统回收率达87%，RO浓水全部用于度假村有机菜园灌溉，零废水排放。
对于半导体、液晶、光伏客户，昌海优先推荐PVDF循环管道+316L不锈钢终端管路，配合UV185前后双TOC监测点位，把TOC超标拦截在晶圆清洗之前。如果你正在被超纯水TOC波动或EDI寿命缩短的问题困扰，可以从UV185灯管寿命、循环管材、TOC在线监测这3个环节开始排查——大多数问题都出在这几个地方。
