高压反渗透系统（操作压力 75–120 bar）的现场调试中，膜壳渗漏是工程师最不愿意碰到的故障。一旦试压阶段出现渗漏，需要放空系统、拆装膜壳、重新装填膜元件，浪费 2–3 个工作日不说，还会让业主对整套系统的可靠性产生怀疑。昌海环保统计了过去两年 86 起高压反渗透调试期的渗漏事故，发现其中约 90% 都源自膜壳上 3 个 O 型圈的装配细节失误，而不是 O 型圈本身的质量问题。

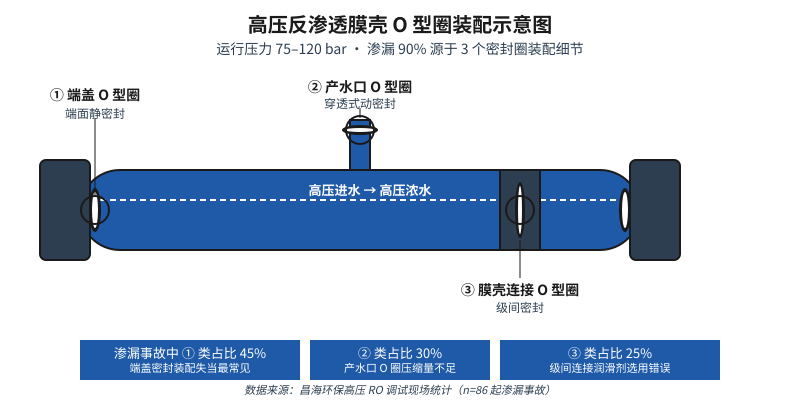

一、高压膜壳上必须重点关注的 3 个 O 型圈位置
高压反渗透膜壳属于压力容器（设计压力通常 150–180 bar），整个壳体上有多个密封点，但真正决定系统能否一次试压通过的是以下三处：
1. 端盖 O 型圈（占比约 45%）
这是膜壳两端的端盖与壳体端面之间的静密封圈。它承受整个进水压力的直接冲击，是渗漏的第一高发位置。端盖 O 型圈一旦被槽内杂质划伤、装填方向装反、或者压缩量不足，在 75 bar 以上压力下会迅速出现”吹出”或”挤出”现象。
2. 产水口 O 型圈（占比约 30%）
膜元件的产水中心管穿出端盖的位置，靠产水口 O 型圈做穿透式密封。它同时承受机械振动与压力波动，是典型的动密封点。常见失效模式是 O 型圈压缩量不够，导致高压水沿着中心管外壁渗入产水侧，造成产水电导率升高与外观可见的水迹。
3. 膜壳级间连接 O 型圈（占比约 25%）
多支膜壳串联时，膜壳与膜壳之间的连接器（interconnector）上需要 O 型圈做级间密封。这个位置容易被现场工程师忽略，因为它不在膜壳本体上，而在连接件的内凹槽中。装配时如果润滑剂选用不当（例如错用石油基润滑脂），O 型圈会发生溶胀变形，运行一段时间后即出现渗漏。
二、4 个装配核心细节，决定 90% 的试压成败
昌海环保根据现场调试经验，把 3 个位置共通的装配要点归纳为 4 个核心细节。每一条都对应明确的检查动作与判定标准：
1. O 型圈规格必须与槽位严格匹配
高压反渗透膜壳使用的 O 型圈多为 EPDM 或氟橡胶（FKM/Viton）材质，按硬度分为 70 Shore A、75 Shore A、80 Shore A 三档。规格选错（如把 70 Shore A 用在级间连接高压侧）会出现早期压缩永久变形。装填前必须核对膜壳厂家技术手册上的 O 型圈 P/N 编号，不能用普通低压 RO 膜壳的 O 型圈代用。
2. 装填方向不能装反
端盖与级间 O 型圈都是非对称截面（梯形或异形），有明确的高压侧朝向。装反后高压侧得不到有效支撑，会在 50 bar 以下就出现渗漏。判断方法：观察截面斜面方向，应朝向压力施加侧（即朝向壳体内部进水方向）。
3. 润滑剂只能用硅基或 EPDM 兼容型
石油基润滑脂会与 EPDM 发生化学反应，导致 O 型圈溶胀、失去弹性。必须使用硅基润滑脂或厂家指定的专用装配液。装填前在 O 型圈表面与槽内均匀薄薄涂一层（厚度约 0.1 mm），过多反而会堆积在槽内造成密封不良。
4. 压缩量必须控制在 15%–25%
O 型圈被压入槽内后，截面压缩量（compression set）应在 15%–25% 之间。压缩量小于 15% 时密封不足，高压水会沿 O 型圈与金属面之间的微隙渗漏；压缩量大于 25% 时 O 型圈会产生过压缩，弹性恢复不足，长期运行后出现永久变形失效。装填端盖后用塞尺检查槽内 O 型圈与端盖面的间隙，应在 0.5–1.0 mm 范围内。
三、3 个位置装配参数对照表
| O 型圈位置 | 材质推荐 | 硬度 (Shore A) | 压缩量 | 常用润滑剂 | 试压判定 |
|---|---|---|---|---|---|
| ① 端盖静密封 | EPDM | 75 | 20%–25% | 硅基润滑脂 | 150 bar 保压 30 min 无渗漏 |
| ② 产水口动密封 | FKM (Viton) | 70 | 15%–20% | 硅基润滑脂 | 产水电导率稳定在设计值 |
| ③ 级间连接密封 | EPDM | 75 | 18%–22% | 厂家指定装配液 | 级间压差 ≤ 0.5 bar |
四、试压验收 5 步快速检查清单
完成全部 O 型圈装配后，建议按以下 5 步逐项验收，避免反复拆装：
1. 目视检查：确认所有 O 型圈无划伤、无扭曲、无错位，端盖螺栓按对角顺序分 3 次紧固到位（首次 50% 扭矩、二次 80%、三次 100%）。
2. 皂液试漏：低压段（5 bar）通水后，在所有 O 型圈位置喷涂皂液，观察 2 分钟内无气泡冒出。
3. 分级升压：按 0→30 bar→60 bar→90 bar→120 bar 分 5 级升压，每级保压 5 分钟，重点观察端盖与级间连接位置。
4. 设计压力保压：在设计压力（通常 75 或 120 bar）下保压 30 分钟，所有密封点无可见水迹、无压降视为合格。
5. 产水侧水质确认：连续运行 1 小时，产水电导率稳定在设计范围内，证明产水口 O 型圈密封完好。
五、写在最后
高压反渗透系统的可靠性很大程度上取决于这些”看不见的细节”。O 型圈本身是易损件，但装配失误造成的渗漏完全可以避免。建议调试团队在每次高压 RO 系统试压前，对照本文的 4 个核心细节与 5 步检查清单逐项落实，把渗漏事故扼杀在试压阶段，而不是拖到业主验收时才发现。一次试压通过，既能缩短调试周期 2–3 天，也能让业主对整套系统的工程品质留下专业、可靠的第一印象。
昌海环保提供高压反渗透系统（75–120 bar）的全套现场调试与密封件供货服务，如需技术支持或备件订购，可联系工程部协助排查膜壳 O 型圈装配问题。
