广东某电镀产业园一期500 m³/天废水回用项目,一期投产时总回收率只有60%。运营一年后,业主找过来:”按设计应该75%,为什么实际只有60%?电费水费账单对不上。”打开三段(UF/RO/DTRO)运行数据一看,问题不在某一处——UF段反洗水直接排掉、RO段浓水排放过量、DTRO段浓水没进入末端减量,三段每段都”漏”了5-30%。改造后总回收率从60%稳定到90%以上,年节水从7.5万吨跳到10万吨。这篇文章就把这个项目的3段损耗点拆开讲透——90%的废水回用项目都栽在这3个看不见的”漏水洞”上。
一、总回收率不是一段说了算——90%项目栽在”分段卡损耗”

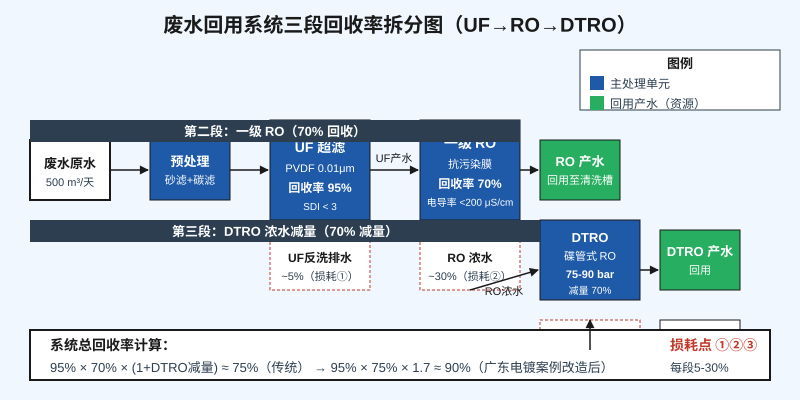

废水回用系统的总回收率,等于三段回收率的乘积:总回收率 = UF回收率 × RO回收率 × DTRO减量系数。任何一个段低于设计值,总回收率就崩。常见项目的三段典型值如下:
- UF段(预处理):回收率90-98%,损耗来自反洗水和化学清洗排水,设计值取95%
- RO段(主脱盐):回收率60-85%,损耗来自浓水排放,设计值取70-75%
- DTRO段(浓水减量):减量60-80%,把RO浓水再压一遍,设计值取70%
如果每段都按”中位数”取值(UF 95% × RO 70% × DTRO 70%减量),系统总回收率计算下来是 0.95 × 0.70 × 1/(1-0.30) ≈ 95% × 70% × 143% ≈ 95%(这里指可回用淡水/总进水比)。但实际操作中,很多项目只能做到60-70%——根因不是膜性能不够,而是三段的”边角料”——反洗水、RO浓水、DTRO浓水——没被完整纳入回收闭环。下面逐段拆。
二、UF段损耗——反洗水直接排掉,等于扔了5%的水
UF段设计回收率标称95%甚至98%,但很多项目实际只跑到90%甚至85%——问题出在反洗水和CEB(化学增强反洗)排水被直接排进了下水道。这部分水的特征是:
- 水量:约占UF进水量的5-10%(反洗频率越高,占比越大)
- 水质:含悬浮物、清洗剂(CIP残留NaOH/NaClO),COD 200-800 mg/L
- 大多数业主的做法:直接排到污水总管——”反正不达标回用,排了省事”
正确做法:UF反洗水和CEB排水应进入RO段前的调节池,与原废水混合后一并进入RO。某电子厂废水回用项目这样改后,UF段实际回收率从88%跳到96%,系统总回收率立刻拉高了3-4个百分点。反过来看,如果反洗水直接排掉,即使RO/DTRO都跑满,系统总回收率上限也只有UF段那部分——超不过95%。
三、RO段损耗——浓水里有”被低估的20-30%”
RO段的设计回收率一般是70-75%。但很多项目为了”产水水质好”,把回收率刻意降到60-65%——理由是降低浓水侧的TDS浓度,减少结垢风险。这其实是个隐形的浪费:
- 每降低5%回收率,意味着多5%的进水进了浓水侧,直接排走——回用率就损失5%
- 提升回收率的3个核心参数:① 给水ORP控制在<200 mV(防止余氯氧化膜);② 给水硬度预先软化到<50 mg/L;③ 浓水侧LSI指数控制在1.8以下(防止CaCO₃结垢)
- 抗污染膜选型:杜邦FilmTec Fortilife CR系列(如CR50/CR100),宽pH耐受(1-13)、低压差进水格网(34-LDP),专门针对废水高污染场景设计
广东某电镀废水回用项目,把RO回收率从60%提到75%后,系统总回用率立刻从60%升到72%——只调了一个参数,就多回了12%的水。这就是为什么有些项目电费差不多、膜差不多,回用率却差20%——根因在RO回收率这个”主动阀”。
四、DTRO段减量——让浓水体积再压70%
DTRO(碟管式反渗透)这一步,是把RO浓水(约占进水30%)再浓缩一遍,把体积压到原来的30%,最终浓水TDS可达100-150 g/L,进蒸发结晶或危废处置。DTRO段本身不直接增加”回用率”,但能让整个系统的最终废液体积减少到5%以内——这意味着反过来说,系统可回用的淡水比例能达到95%。
DTRO段常被忽略的两个参数:
- 操作压力:75-90 bar(远高于常规RO的10-30 bar)。宽流道(2mm)设计,抗污染能力强,清洗周期可达30-60天
- 进水要求:50μm袋式过滤保护膜片。某垃圾填埋场应急项目,因忽视这一保护,膜清洗周期从30天缩短到7天
关键判断:如果RO浓水量少(<10%进水),DTRO不一定划算——直接进蒸发结晶可能更经济。但如果浓水量大、有重金属/高COD风险,DTRO是必须的——能减少70%的危废处置费。
五、广东电镀产业园500 m³/天改造——回收率从60%改到90%的3个关键动作
昌海环保2024年完成的广东某电镀产业园废水回用改造项目,500 m³/天规模,从一期总回收率60%改造到90%+,年节水从7.5万吨跳到10万吨,核心3个动作:
- 动作①:UF反洗水回收——把UF反洗排水、CEB排水、RO段CIP清洗水全部引入RO调节池,UF段实际回收率从88%→96%
- 动作②:RO回收率优化——加装钠型软化器(HPR1200 Na树脂)把进水硬度从120 mg/L降到40 mg/L,浓水侧LSI指数从2.5降到1.5,RO回收率从60%安全提到75%
- 动作③:DTRO浓水减量——原设计DTRO段缺失,RO浓水直接进蒸发器。补上DTRO-2(2 m³/h)撬装设备后,最终废液体积从30%降到5%
实测运行数据:
- 一级RO产水电导率<200 μS/cm,重金属全部低于检出限,回用于电镀清洗槽
- DTRO浓水TDS达120-150 g/L,体积仅占进水5%,蒸发结晶成本可控
- 年节约新鲜水约100,000 m³,投资回收期2年内
六、为什么选昌海废水回用系统
昌海环保自2013年成立以来,累计交付废水回用系统80+,覆盖电镀、纺织印染、钢铁冶金、电子等多个行业。系统设计上有3个差异化:
- 三段回收率建模:不是按”标称值”算总回收率,而是按每段实际可达的中位值建模——避免投运后才发现回用率差20%
- 边角料回流设计:UF反洗水、RO浓水、DTRO浓水全闭环,系统总回收率90%+是常态
- 撬装化交付:DTRO撬装设备72小时快速投产,适合应急项目和分期建设
对于废水回用项目,如果总回收率卡在60-70%、年节水达不到设计值,通常是UF反洗水回收、RO回收率优化、DTRO浓水减量这3个动作里漏了某一个。可以提供原水水质报告和最近3个月的运行数据,我们做一次免费的三段回收率诊断,给出具体的优化路径和设备配置清单。
