恒压供水设备在现场安装调试阶段，最常出现的问题不是泵不启动，也不是变频器报警，而是：用户端水压波动 ±0.1 MPa、夜间停泵后早晨高峰启停频繁、主管压力表震荡。这三个症状 90% 都来自同一类原因——PID 参数没按现场工况整定，或流量扬程选型与实际工况错位。本文按工程实践顺序拆解 4 个核心参数 + 5 步调试流程，帮调试工程师一次性把水压稳在 ±0.02 MPa 以内。
一、调试前必须确认的 4 个核心参数

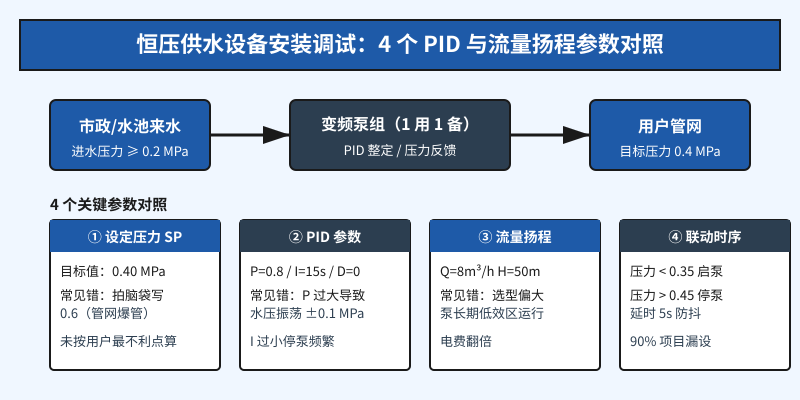

恒压供水系统看似只是「变频器+水泵+压力罐」的组合，但现场调试时真正决定运行品质的只有 4 个参数：设定压力 SP、PID 三参数（P/I/D）、流量扬程匹配和启停联动时序。下面这张表是 90% 项目容易翻车的对照清单。
| 参数 | 推荐设定值 | 常见错误 | 翻车后果 |
|---|---|---|---|
| ① 设定压力 SP | 最不利点 + 0.05 MPa | 拍脑袋写 0.6 MPa | 夜间超压漏水 |
| ② PID 参数 | P=0.6~1.0，I=10~20 s | 默认 P=2.5、I=5 | 水压振荡 ±0.1 |
| ③ 流量扬程 | Q 峰值×1.2，H×1.15 | 扬程 50 选 60 m 泵 | 泵低效区运行 |
| ④ 启停时序 | SP±0.05，延时 5 s | 无延时无死区 | 启停频繁 |
二、现场调试 5 步流程（顺序不能颠倒）
1. 空载点动试验（15 min）：确认电机转向、阀门开度、远传压力表反馈正常。这一步出错后面所有 PID 调试都是白调，转向反了变频器直接报过流故障。
2. 手动 50% 频率运行（30 min）：观察流量、扬程、电流是否与水泵铭牌 ±5% 偏差。偏差大于 10% 说明流量扬程选型失配，必须重选泵型而不是调 PID。
3. PID 自整定（自动模式 1 h）：让变频器跑自带自整定功能，采集典型工况下的压力响应曲线。如果现场不允许长时间跑自整定，至少要把 P 从 0.5 起步，每 10 min 调一档观察振荡。
4. 启停联动测试（2 h）：模拟高峰用水（大流量瞬时开关阀门）和低谷（关闭所有用户），观察压力衰减速率、停泵延时是否合理。这一步是 90% 项目跳过的环节，也是夜间水压震荡的根因。
5. 72 h 连续运行考核：记录每小时的最高/最低压力、启停次数、电流曲线。72 h 后仍未出现 ±0.05 MPa 以上波动、启停次数 < 10 次/h，方可验收。
三、90% 项目栽在这 3 个细节
1. 远传压力表取样点选错：安装在泵出口而不是管网最不利点。泵出口压力稳定 ≠ 用户端压力稳定，夜里用户不用水时泵出口恒定，但高位水箱满后管网压力会慢慢升到 0.7 MPa 把管件顶坏。正确做法：压力反馈取样点选在距离泵出口 80% 的主管末端。
2. PID 的 P 值给太大：厂家默认 P=2.5、I=5s 是 demo 用的，现场管损和用水峰谷比 demo 复杂得多。P 给太大后压力一波动变频器就猛加频率，水锤式反弹形成 ±0.1 MPa 振荡。建议从 P=0.5、I=15s 起步，按下表逐档调整。
| 观察现象 | P 调整方向 | I 调整方向 |
|---|---|---|
| 压力振荡 > ±0.05 MPa | 减小 30% | 增大 50% |
| 压力响应迟缓（>30 s） | 增大 20% | 减小 30% |
| 启停次数过频（>15 次/h） | 不变 | 增大 80% |
| 稳态压力稳定，瞬态波动 | 减小 20% | 不变 |
3. 启停延时和死区没设：默认 0 延时 0 死区，意味着压力刚到 SP 就停、低于 SP 立刻启。高峰期 1 h 内可能启停 60 次以上，热保护直接跳闸。正确做法：停泵延时 5~10 s、启泵死区 0.03 MPa、停泵死区 0.05 MPa。
四、验收时的 3 项硬指标
业主验收不只看能否出水，必须核对 3 项硬指标：（1）24 h 压力曲线稳定在 ±0.02 MPa 以内（用记录仪导出曲线，不是肉眼观察）；（2）启停次数 < 10 次/h；（3）单台泵电流不超过额定值 90%（说明流量扬程匹配）。任一项不达标都要返工，不能签字验收。
恒压供水调试看似简单，但 90% 项目栽在 PID 默认值和流量扬程错配这两个隐性问题上。把本文 4 参数 + 5 步流程 + 3 细节对照执行，基本能一次把水压稳在 ±0.02 MPa 内，避免后期反复上门的人力成本。
