DTRO 碟管式反渗透在垃圾渗滤液、RO 浓水、化工高浓废水处理中应用越来越多,但 75-120 bar 高压运行 + 碟片流道对有机物敏感的工艺特点,让”调试后产水量低于设计值”成为现场最常见的故障。仪表读数反映出来是 TMP 升高、流量下降,但根因藏在碟片之间那 2 mm 宽流道里。下面三个隐形污染诊断信号,是一线运维工程师排除 DTRO 故障的标准动作。
一、为什么不第一时间能定位到碟管堆污染
DTRO 高压柱塞泵 75-120 bar 直接驱动,只要高压泵出口压力正常,系统首先被怀疑的就是”泵效率不够”。但实际工程里,75% 以上的产水量不达标,根因都在碟管堆内部 2 mm 宽流道的渐进式堵塞——碟片之间的 O 形圈、湍流流道几何、中心拉杆密封,任一处 0.5 mm 的扰动都会显著改变局部通量。仪表上看是进水压力够、流量小,看似矛盾,正是碟管结构的特征信号。
1. 进水水质波动大
垃圾渗滤液、雨季的填埋场出水、印染 RO 浓水,进水 COD 短时间波动可达 3-5 倍,碟片流道短时间内被有机胶体填满的概率很高。
2. 高压泵效率容易误判
柱塞泵理论排量是固定的,但密封圈磨损 → 容积效率下降,会让”产水量低”看起来像泵的问题,实际碟管堆污染已经到了 TMP 0.6 MPa,膜的渗透通量被压下来了。

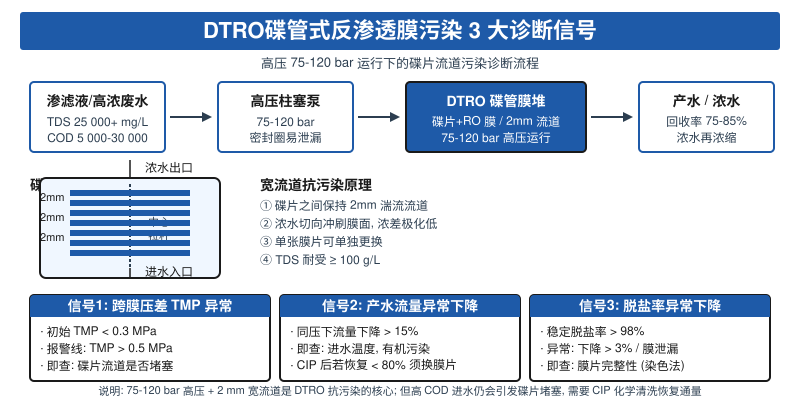

二、3 个隐形污染诊断信号
1. 信号一:跨膜压差 TMP 持续上升
DTRO 初始运行 TMP 一般 < 0.3 MPa,稳定运行时 < 0.4 MPa。一旦 TMP 突破 0.5 MPa,开始进入报警区;到 0.7 MPa 以上,膜片结垢或有机污染已经形成。需要立刻切回 CIP 状态,排查碟片流道是否堵塞,而不是简单调高压泵压力。
2. 信号二:产水流量同压下降 > 15%
保持进水压力不变,产水流量若下降超过 15%,且经水温修正后仍未恢复,基本可以判定碟管膜堆通量损失,常见原因是浓差极化加剧(DTRO 设计虽能抑制浓差极化,但当浓水 TDS > 80 g/L 时能力下降)。需先查进水温度(冬季水温下降 10°C 流量自然下降约 25%),再考虑 CIP。
3. 信号三:脱盐率下降 > 3%
DTRO 稳定脱盐率 > 98%,若脱盐率下降 > 3%,排查膜片完整性——优先用染色法(刚果红或亚甲基蓝)测试,有染色点说明 O 形圈失效,必须更换整张碟片;若膜面染色均匀,可能是化学氧化损伤,需要追溯上游余氯或臭氧接触。
三、不同污染类型的 CIP 清洗方案
DTRO 的 CIP 是化学增强反洗 (CEB) + 化学清洗 (CIP) 的组合,污染类型不同方案差异大。下表是现场遇到最多的 5 类污染诊断与对应清洗方案,直接对照执行即可。
| 污染类型 | 典型识别信号 | 清洗药剂 | pH | 温度 | 循环时间 |
|---|---|---|---|---|---|
| 有机污染(腐殖酸/印染) | TMP 升 + 流量降,产水发黄 | NaOH + 0.1% 表面活性剂 | pH 12 | 35°C | 60-90 分钟 |
| 无机结垢(CaCO3/CaSO4) | 流量降,TMP 突升 | HCl 或 2% 柠檬酸 | pH 2 | 30°C | 45-60 分钟 |
| 生物污染(生物黏膜) | 压差波动大,有异味 | 非氧化杀菌剂 + NaOH | pH 12 | 35°C | 60-90 分钟 |
| 氧化损伤 | 脱盐率显著下降 | 不可逆,须换膜片 | — | — | — |
| 颗粒堵塞 | 段间压差突升 | 物理反洗 + 气擦洗 | — | 室温 | — |
四、CIP 后的两个关键判定
1. 通量恢复率 < 80% 须考虑换膜片
CIP 后在同样压力下测通量,若恢复率 < 80%,说明碟片污染已造成不可逆损伤(压实、氧化),单张膜片失效允许整张更换,DTRO 的碟片结构设计就是为这种局部可换而生的,没必要整堆报废。
2. CIP 频率 > 1 次/月 说明预处理不足
正常 DTRO 系统 CIP 周期应在 60-90 天一次。若每月都要 CIP,根因在预处理——UF 进水 SDI > 3、活性炭吸附能力不足、加药系统没启动。回头去查进水水质数据,不要在碟管堆上反复清洗。
五、DTRO 与传统 RO 的诊断差异
很多工程师把 DTRO 调试经验套用到普通卷式 RO,会误判:DTRO 的”单膜片更换”特征在卷式 RO 上不存在;反之,卷式 RO 的”进水 SDI > 5 立即报警”标准对 DTRO 也不适用——DTRO 设计的初衷就是抗高污染,SDI 短时超标到 6-7 仍能运行,但不能持续超出。
调试工程师记住三个数:0.5 MPa(TMP 报警线)、15%(同压流量下降阈值)、3%(脱盐率降幅判定),再加 CIP 后通量恢复率和 CIP 频率,基本能解决 90% 的 DTRO 现场产水量不达标问题。
