导语：超纯水产水电阻率从 18.2 MΩ·cm 缓慢跌到 5 MΩ·cm，多数业主以为是”水质变差”，跑去换 EDI 膜堆，结果新膜堆装上去 3 周又掉下来。真实原因往往藏在 EDI 进水的 4 个隐藏参数里——本文拆解 3 个隐形失效信号 + 1 条硬度红线 + 1 套提前 2 周的诊断流程。
有业主反馈：项目验收时电阻率稳定 17.8 MΩ·cm，运行 8 个月后跌到 4.5 MΩ·cm，清洗后也只能回到 9 MΩ·cm，最后只能整组更换。其实信号在第 6 个月就已经开始出现。
一、为什么”超纯水”也分三六九等？电阻率 5 vs 18.2 MΩ·cm 的真实差距
很多项目合同里写”超纯水”，但对电阻率没有量化要求，结果验收时被一句”水质不达标”卡住。行业里电阻率档次差距很大：
- 5 MΩ·cm：一般工业纯水档次，常见于实验室洗涤、玻璃器皿冲洗，半导体行业根本不能用。
- 10 MΩ·cm：普通电子行业（如 PCB 清洗）勉强能用，但抛光工序仍需把关。
- 15 MΩ·cm：Veolia E-Cell MK-5 标准产水水质，是电力锅炉补给水的入门线。
- 16-18.2 MΩ·cm：QUA FEDI-2（DV 模式）和半导体超纯水终端抛光后的常见值，是光伏、半导体清洗的标准入口。
从 5 到 18.2 MΩ·cm，差距是 3.6 倍，对应水中离子含量从 0.2 μS/cm 降到 0.055 μS/cm 以下。半导体晶圆清洗对金属离子（Na⁺、K⁺、Fe³⁺）的要求是 ppt 级（即 ng/L 级），稍微回落到 5 MΩ·cm 就会导致晶圆报废。

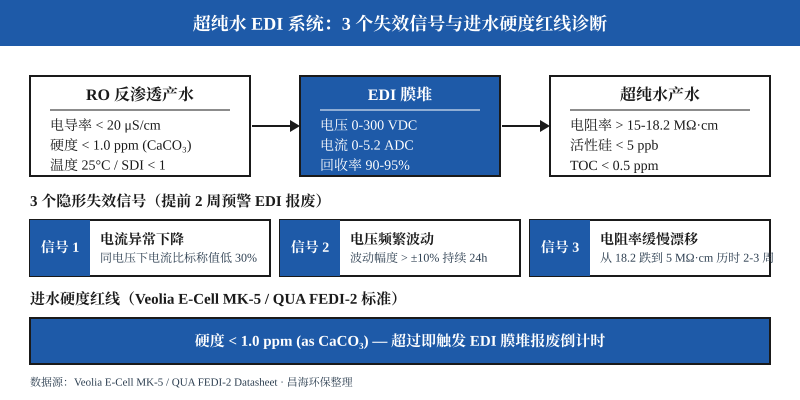

二、EDI 膜堆的 3 个隐形失效信号（提前 2 周预警）
EDI 膜堆失效不是一夜之间发生的，从健康状态到报废通常有 6-12 周的退化期。昌海在多个半导体项目调试中观察到的 3 个最稳定、可量化的预警信号：
信号 1：电流异常下降（同电压下电流比标称值低 30% 以上）。EDI 膜堆在恒定电压下，电流大小直接反映膜堆内部树脂的导电能力。新膜堆在 200 VDC 下电流通常稳定在 3.5-5.0 ADC；当进水水质恶化（硬度升高、CO₂ 渗透）或树脂被有机物污染时，电流会逐步下降。降到标称值的 70% 是第一个警告线，60% 是必须安排停机检查的红线。
信号 2：电压频繁波动（波动幅度 > ±10% 持续 24h）。整流器自动调压的频率突然变高，整流柜发出”吱吱”声——这是膜堆内部出现局部短路或树脂层不均匀的征兆。Veolia E-Cell MK-5 的整流器设计有稳压功能，正常运行时电压波动应在 ±3% 以内。
信号 3：电阻率缓慢漂移（从 18.2 跌到 5 MΩ·cm 历时 2-3 周）。最隐蔽、也最致命的信号。业主以为是”水质波动”，实际上是 EDI 膜堆从健康状态过渡到不可逆失效的中期阶段。一旦掉到 10 MΩ·cm 以下，单纯清洗（CIP）已经无法救回。
经验数据：从电流下降到 30% 起算，到电阻率跌破 10 MΩ·cm，大约有 14-21 天的窗口期。这段时间是最后的机会——一旦错过，要么更换膜组（单组 Veolia MK-3 成本 8-12 万人民币），要么产水水质长期不合格影响下游工艺。
三、EDI 进水硬度的真实红线：1.0 ppm 不是 0.5 ppm
很多业主被告知”EDI 进水硬度必须 < 0.5 ppm"，但实际工程中根本做不到。这是典型的"教科书红线 vs 厂家红线 vs 工程红线"三层混乱。
- Veolia E-Cell MK-5 厂家红线：硬度 < 1.0 ppm（以 CaCO₃ 计）。这是膜堆厂家担保寿命的设计基准——在这个硬度下，MK-5 膜堆寿命可达 3-5 年。
- 教科书/理想红线：硬度 < 0.5 ppm。半导体行业手册推荐值，能进一步延长膜堆寿命到 5-7 年。
- 工程实测可接受红线：硬度 < 1.0 ppm 稳定运行 + CO₂ < 5 mg/L。这是国内 90% 项目实际能落地的线。
反向推算案例：假设 EDI 进水硬度稳定在 1.0 ppm，运行 12 个月后膜堆电流下降 40%、电阻率从 17 跌到 6 MΩ·cm，更换膜组成本 9 万——这本账是算得过来的。但如果硬度长期在 2-3 ppm（常见于 RO 预处理失效、二级 RO 漏硬），6 个月内就会出现不可逆结垢，整组报废。
所以工程上更务实的做法是：把 EDI 进水硬度锁在 0.8-1.0 ppm（不要追求 0.3 ppm），同时确保前级 RO 的脱盐率 ≥ 99.5%，让硬度来源被切断。CO₂ 是另一个隐形杀手——进水 CO₂ > 10 mg/L 时，硬度合格也会出现电阻率快速下降，因为 CO₂ 会让 EDI 膜堆”过载”再生失效。
四、终端抛光：从 15 MΩ·cm 冲到 18.2 的最后 3 MΩ 怎么补
EDI 膜堆产水在 15-16 MΩ·cm 是常态，想稳定 18.2 MΩ·cm 必须靠终端精制混床 + UV + 终端过滤组合：
- 终端精制混床（Nuclear Grade）：把 EDI 产水的最后 1-2 μS/cm 残余离子打到 ppt 级，电阻率直接拉到 18.2 MΩ·cm。
- 185 nm UV 灯：分解 TOC。185 nm 波段能把有机物氧化成 CO₂ + H₂O，TOC 从 50 ppb 降到 < 5 ppb。
- 0.2 μm 终端过滤器：截留 EDI 模块可能释放的树脂碎屑，颗粒物降到 < 1 个/mL。
在巴厘岛某生态度假村的 UF+RO+EDI 项目中，昌海实测数据：EDI 产水 16.2 MΩ·cm + 终端混床后稳定 18.2 MΩ·cm，TOC 控制在 3 ppb 以下，Fe < 0.005 mg/L、Mn < 0.002 mg/L——这套组合也是半导体级超纯水的最低配置。
五、昌海超纯水方案能力（不硬广）
昌海环保的超纯水设备覆盖 EDI-1 到 EDI-3 三个标准型号（产水 1-3 m³/h），同时可集成 Veolia E-Cell MK-3 / MK-5 膜堆和 QUA FEDI-2 系列，覆盖半导体清洗、光伏、制药、电力锅炉补给等典型场景。完整 UF+RO+EDI 工艺已落地巴厘岛乌布生态度假村、东南亚多家半导体清洗线等实际项目。
如果你的超纯水系统最近出现了电阻率缓慢下降、电流波动、膜堆报警，拿到运行数据（电导率、硬度、电流、电压周报）通常能在 1-2 周内判断是清洗能解决还是必须更换——把数据发过来评估，比直接换膜堆稳妥得多。
