一、UF 段：跨膜压差是入口哨兵，调错 TMP 等于把 RO 膜推下悬崖
很多电镀、印染、化工的废水回用项目调试时都会遇到同一个怪现象：UF 产水浊度明明已经稳定在 0.1 NTU 以下，下游 RO 膜却三个月就开始频繁污堵，清洗周期从 6 个月缩短到 2 周。原因不在 UF 膜本身，而在 TMP（跨膜压差）这个入口哨兵没卡住。
1. TMP 合理工作窗口：0.08-0.15 MPa
UF 段不是压力越高产水越多。昌海环保在广东某电镀产业园一期 500 m³/天项目中做过对比测试：当 TMP 从 0.10 MPa 提到 0.20 MPa 时，UF 瞬时产水量提升了约 25%，但 72 小时后跨膜压差就跳到 0.25 MPa，膜纤维开始出现不可逆压实。UF 的合理工作窗口是 0.08-0.15 MPa，超过 0.20 MPa 必须触发化学增强反洗（CEB）。
2. 出口 SDI 才是 RO 入门的真正门槛
UF 段对下游 RO 的真正贡献不是产水浊度而是 SDI（污染指数）。FilmTec 通用规范明确要求 RO 进水 SDI₁₅ < 5，最佳 < 3。TMP 控稳在 0.10-0.12 MPa 的 UF 系统，SDI₁₅ 几乎可以稳定在 2-2.5；但 TMP 失控到 0.20 MPa 以上时，SDI 会跳到 4-5，RO 膜第一段污染速度直接翻倍。这才是「UF 段调好，RO 段才不慌」的硬道理。
二、RO 段：段间增压不是越大越好，70% 项目栽在回收率配比上
废水回用 RO 系统一般采用一级两段或一级三段排列，段间增压泵的扬程是整个系统最容易被「拍脑袋」设定的参数。常见错误是按苦咸水 RO 的经验直接套 3-4 bar 段间压差，结果浓水侧膜壳背压抬升，二段膜长期处于欠通量状态，整体回收率死活卡在 60-65%。
1. 一段回收率 50-55%，二段 30-35% 的边界值
对于 TDS 在 3000-8000 mg/L 的工业废水回用，昌海环保多年项目数据沉淀出的边界值是：一段回收率 50-55%、二段回收率 30-35%。一段浓水进入二段时，TDS 通常已经抬升到 8000-15000 mg/L，渗透压显著上升，二段必须靠段间增压（推荐 1.5-2.5 bar）补足驱动力，而不是靠抬高压泵入口压力。
2. 段间配比算错，整体回收率最多 65%
当一段配 60%、二段配 40% 时，看起来总回收率有 76%，实际跑起来只有 65% 左右。原因是二段进水电导率过高（>20000 μS/cm），渗透压已经接近操作压力的 70%，膜几乎不出水。正确算法是 总回收率 = 1 – (1 – R₁)(1 – R₂)，其中 R₁、R₂ 是按段内浓水流量计算而不是按总进水。这一点 70% 的现场调试工程师栽过。
三、DTRO 段：浓水减量 70% 的关键不是压力，是进口含盐量
RO 浓水含盐量通常在 15000-25000 mg/L，普通卷式 RO 在这个浓度下渗透压已经吃不动操作压力，必须切换到碟管式 RO（DTRO）做进一步减量。DTRO 在垃圾渗滤液、电镀浓水、印染浓水上能把体积再压缩 70%，但前提是 操作压力 75-90 bar + 浓水含盐量梯度设计。
1. 操作压力不是越高越省
DTRO 工作压力区间是 75-120 bar，但 75-90 bar 是性价比甜蜜点。压力拉到 105 bar 以上，能耗以压力三次方上升，而浓缩比只多出 5-8%。昌海环保在 150 m³/天垃圾渗滤液应急项目（DTRO-2 × 2 套）实测：操作压力 80 bar 时单位能耗约 8.5 kWh/m³ 产水；提到 105 bar 后能耗直接跳到 14.2 kWh/m³，但浓缩液体积只多减了 6%。
2. 浓水含盐量梯度决定浓缩比
DTRO 浓缩比的关键控制点是 末段浓水含盐量 而不是操作压力。当末段浓水 TDS 达到 120-150 g/L 时，系统浓缩比稳定在 3:1 左右，再往上浓缩膜污染急剧上升。广东某电镀产业园案例中，DTRO 末段浓水 TDS 稳定在 135 g/L，最终废液量被压缩到原废水量的 5% 以内，年节约新鲜水约 10 万吨。
四、3 个调参节点串起来，回收率才能从 60% 拉到 90%

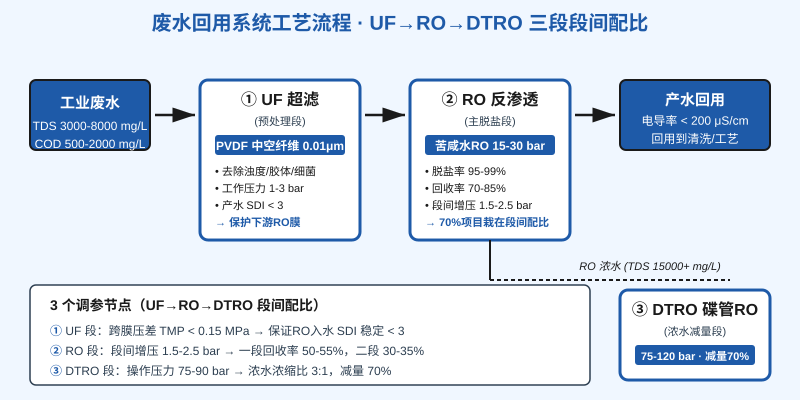

把三个段串成一条链：UF 段 TMP 控稳 0.10-0.12 MPa → RO 一段回收率 50-55%、二段 30-35%、段间增压 1.5-2.5 bar → DTRO 末段浓水 TDS 120-150 g/L、操作压力 80 bar。这套参数跑下来，整体回收率 从行业常见的 60-65% 抬到 85-90%，而且膜污染速度稳定、化学清洗周期能维持在 3-6 个月。
昌海环保的废水回用系统正是按这套段间配比逻辑设计，覆盖电镀、印染、化工、垃圾渗滤液等场景，单台 DTRO-2 处理量 2 m³/h，可多台并联扩容到 50 m³/h 以上；UF + RO 主脱盐段则可根据来水 TDS 从 3000 到 20000 mg/L 灵活选配膜型号与段数，避免「一套参数打天下」带来的回收率瓶颈。
