变频恒压供水设备调试完工那一刻最让人心跳——业主打开 6 楼水龙头，水压表指针在 0.28 MPa 和 0.52 MPa 之间摆动，远超合同约定的 ±0.05 MPa 波动范围。这种场景在小区二次供水、写字楼供水项目里反复出现。翻遍现场记录发现：90% 不是水泵选型错、不是变频器质量问题，而是 PID 三个参数没跟现场工况匹配 + 压力传感器装错位置这两个最容易被忽视的环节。下面把压力波动超标问题拆成 3 个 PID 参数 + 1 个压力表位置讲清楚。
一、调试后压力波动超标的典型症状
交付后头一个月最容易暴露问题：早高峰（7:00-9:00）水压从 0.45 MPa 跌到 0.30 MPa，业主洗澡热水器熄火；夜间低用水（23:00-05:00）变频器把频率压到 25 Hz 还在超调，管网压力冲到 0.55 MPa 把热水器安全阀顶开；用水骤变切换阀门瞬间压力波形出现 0.1 MPa 鼓包。三种症状的根因都在 PID 参数 + 压力采样点位置。

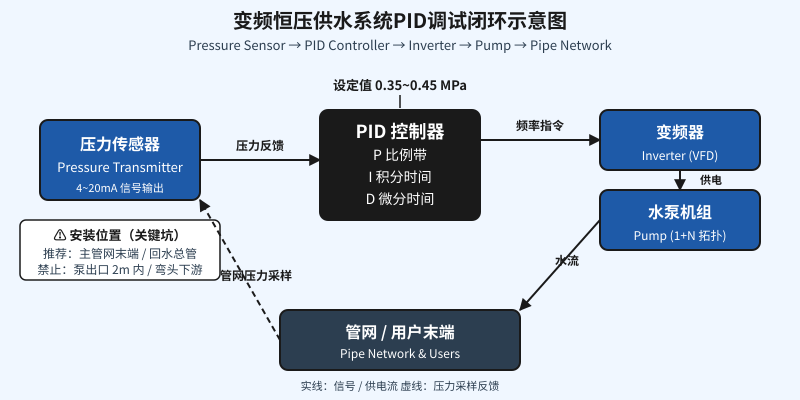

二、3 个 PID 参数：波动超标的直接元凶
1. 比例带 P 设大 → 周期性震荡
P 是 PID 里最敏感的参数。P 设大了，控制器对 0.01 MPa 小偏差都会输出大幅频率调整，变频器在 38 Hz 和 50 Hz 之间来回跳，管网压力每 8~15 秒出现一个尖峰。昌海某 18 层住宅项目实测：把 P 从出厂值 1.0 调到 0.4，压力波动从 ±0.12 MPa 降到 ±0.03 MPa。判断：用压力记录仪连续录 1 小时，看到周期性尖峰就是 P 太大；调整：从出厂值每次减小 20%，稳定 10 分钟后再减。
2. 积分时间 I 设小 → 鼓包式超调
积分项负责消除稳态误差，但响应太快会跟比例项叠加。I 设小了，用水高峰过后水压冲到 0.55 MPa 再缓慢回落，业主投诉”半夜水压突然升高把花洒砸坏”。经验值：I 不短于 5 秒，从 10 秒起步，每 30 分钟观察一次翻倍。昌海某商业综合体把 I 从 3 秒调到 12 秒，鼓包幅度从 0.18 MPa 降到 0.04 MPa。
3. 微分时间 D 错配 → 高频抖动
D 项对偏差变化率敏感，处理得当可抑制水锤；处理失当会把传感器微小噪声放大，变频器输出带 0.5~1 Hz 抖动，电流表指针一直晃。经验值：管网短（< 200 m）、楼层低（< 12 层）的项目 D 设 0；管网长、有水锤的项目 D 设 0.2~0.5，同时 P 减 30%。
三、压力传感器安装位置——90% 项目栽在这
参数调对了，但装错位置，前面的功夫全白费。下面三种位置是调试现场踩过的典型坑。
1. 必须避开泵出口直管段。泵出口水流紊流强烈、压力脉动大，传感器装在这里反馈的全是水锤噪声，PID 拿到假信号调出来的参数一定错。规范要求传感器装在泵出口 2 m 以上直管段之后，但 90% 项目为了接线方便就装在 1 m 内。
2. 必须避开弯头、T 型管下游 5D 内（D 为管径）。流体过弯头产生二次流和涡流，跟真实用户端压力偏差可达 0.08 MPa。
3. 推荐位置：主管网末端或回水总管。这一段流体已从湍流过渡到稳态，测得压力值最贴近用户实际用水压力。昌海设备调试规范明确要求：传感器装在距最远用水点 5 m 以内的回水总管上。
四、典型调试故障对照表
| 故障现象 | 主要原因 | 调准方法 |
|---|---|---|
| 压力每 8~15 秒周期性尖峰 | 比例 P 过大 | P 减小 20% 每次，观察 10 分钟 |
| 用水高峰过后压力超调 ±0.10 MPa | 积分 I 过小 | I 翻倍，从 5 秒起步 |
| 电流表指针高频抖动，水泵不发热 | 微分 D 过大或传感器噪声大 | D→0 或减 50%，检查传感器位置 |
| 同一压力值多台泵切换频率不一致 | 压力传感器装在泵出口附近 | 改装到回水总管末端 |
| 夜间低用水时段压力冲到安全阀开启值 | 频率下限设高 + I 偏小 | 下限降到 25 Hz，I 加倍 |
| 用水量骤变时压力波形出现 0.1 MPa 鼓包 | 加减速时间过短 + D 缺失 | 加减速 5~8 秒，D 调到 0.3 |
| 调试记录曲线始终不平稳但找不到规律 | 传感器装在弯头下游 5D 内 | 移到直管段 5D 之后 |
五、调试验收的 4 个硬指标
1. 24 小时压力波动 ≤ ±0.05 MPa。连续运行 24 小时，记录早 6 点、晚 8 点、夜 12 点三个时段的压力峰值与谷值，极差不超过 0.10 MPa 为合格。
2. 水泵切换次数 ≤ 20 次/天。频繁切换会烧接触器，超过这个数字要回头检查切泵阈值和 PID 死区。
3. 变频器无过流/过压报警。连续运行 72 小时无故障报警，电流值在额定电流 80% 以内。
4. 传感器位置合规。现场核查传感器必须在回水总管末端或主管网末端，距泵出口 ≥ 2 m、距弯头 ≥ 5D，并保留安装照片归档。
压力波动超标的问题，绝大多数不需要换硬件。把 PID 三个参数按上表对照调整 + 把压力传感器从泵出口移到回水总管末端这两件事做扎实，第二天早上业主投诉基本归零。下一篇文章会拆解多泵切换时序控制的避坑要点，欢迎持续关注昌海环保技术资料专栏。
