一、SDI 从 3 涨到 5：RO 膜污染的”晴雨表”
1. SDI 是什么？为什么对 RO 这么重要？
SDI（Silt Density Index，淤泥密度指数）是衡量进水中胶体、悬浮物对膜污染倾向的核心指标。RO 膜厂商对进水 SDI 的通用要求是 SDI₁₅ < 5，最佳值是 SDI₁₅ < 3。
- SDI < 1：极优（地下水/精致预处理），RO 膜污染极慢
- SDI 1-3：优（良好 UF 产水），污染速度正常
- SDI 3-5：临界（开始累积污染），污染速度加快 3-5 倍
- SDI > 5：不合格，RO 膜频繁清洗，寿命缩短 50% 以上
关键数据：UF 产水 SDI 从 3 涨到 5，看似只差 2 个点，RO 膜污染速度却会加快 3-5 倍。这就是为什么很多项目 RO 膜寿命从 5 年掉到 2-3 年的根本原因。
2. SDI 涨上去的 3 个常见原因
原因 1：UF 膜污染未及时清洗。UF 膜污染累积到一定程度，反洗已无法完全恢复，产水 SDI 逐渐上升——这是最常见的原因，约占现场的 60%。
原因 2：UF 反洗参数（CEB）配置错误。CEB 周期、药剂浓度、浸泡时间三个参数没卡稳，UF 膜污染累积。
原因 3：来水水质波动。COD 冲击、电镀液混入等瞬时波动，会让 UF 膜污染加速，而 SDI 监测往往滞后 4-8 小时。
二、UF 反洗参数实战配置：3 个数字决定 RO 寿命
UF 反洗不是”每天洗一次”那么简单。3 个核心参数没卡稳，UF 膜污染累积，RO 跟着遭殃。
1. CEB 周期：根据 TMP（跨膜压差）触发，不是固定时间
- 初始 TMP（新膜/清洗后）：0.05-0.08 MPa
- 报警 TMP：比初始值增加 0.05 MPa（即达到 0.10-0.13 MPa）
- 强制 CEB 触发：TMP > 0.15 MPa
很多项目按”每 30 分钟反洗一次”硬编码，结果水质好时浪费药剂和水量，水质波动大时又清洗不够。正确做法是用 TMP 自动触发——这是 UF 膜能用满 3-5 年的关键。
2. CEB 药剂浓度：NaClO + NaOH 组合
实战配置（PVDF 中空纤维膜）：
- NaClO 浓度：200-500 mg/L（有效氯）
- pH 调节：NaOH 调到 pH 11-12
- 浸泡时间：15-30 分钟
- 清洗温度：30-35°C
警告：NaClO 浓度不能超过 2000 mg/L（DuPont IntegraTec UF 膜规格上限），否则 PVDF 膜寿命受损。
3. 浸泡时间的隐藏陷阱
错误做法：CEB 药剂循环 5 分钟就排掉，根本没给反应时间。正确做法是：低浓度长浸泡（200 mg/L NaClO 浸泡 30 分钟）远比高浓度短浸泡（500 mg/L 循环 5 分钟）效果好。浸泡时停止产水，让药剂与膜面充分接触，CEB 后用 RO 产水冲洗 5 分钟再恢复产水。
三、RO 抗污染膜选择：Fortilife CR 系列实战数据
废水回用 RO 不同于自来水脱盐。进水 COD 高、胶体多、有机物复杂，普通苦咸水膜（如 BW30）3-6 个月脱盐率就开始下降。
1. 杜邦 FilmTec™ Fortilife™ CR 系列核心参数
- CR50：有效面积 37 m²，稳定脱盐率 99.6%，最低 99.4%
- CR100：有效面积 37 m²，稳定脱盐率 99.8%，最低 99.6%
- 关键设计：进水格网 34-mil 低压差，抗污染能力提升 30-50%
- 清洗 pH 范围：pH 1-13（行业最宽），化学清洗更彻底
2. 抗污染膜 vs 普通膜寿命对比
- 普通 BW30 膜：设计寿命 3-5 年，废水回用清洗频率每月 1-2 次
- Fortilife CR50：设计寿命 5-7 年，清洗频率每 2-3 月 1 次
- 压差上升速度：BW30 6 月后明显，CR50 24 月后才明显
实战数据：某印染废水回用项目（500 m³/天）从 BW30 换成 Fortilife CR50 后，清洗频率从每月 2 次降到每季度 1 次，年节省 CIP 药剂费约 12 万元。
四、广东电镀产业园 500 m³/天案例：回用率 75% 是怎么做到的
昌海环保交付的广东某电镀产业园废水回用项目，是 UF+RO+DTRO 组合工艺的经典案例。
项目概况
- 处理量：500 m³/天（一期）
- 原水：综合电镀废水（含 Cu²⁺、Ni²⁺、Cr⁶⁺ 等重金属）
- 回用目标：电镀清洗槽补水（电导率 < 200 μS/cm，重金属 < 0.1 mg/L）

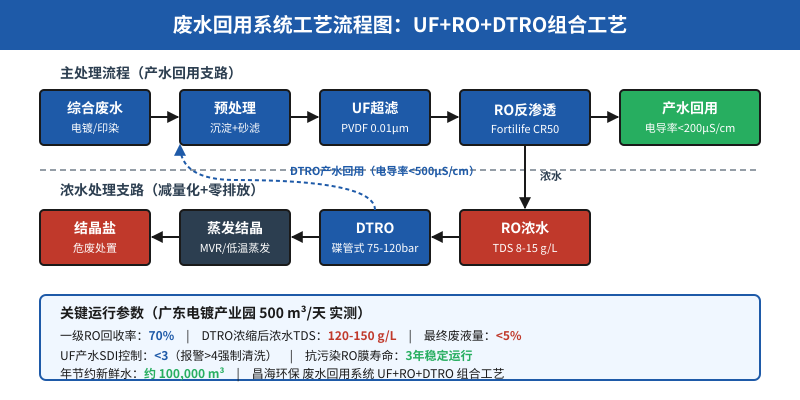

工艺路线
综合废水 → 化学沉淀（重金属）→ pH 调节 → 砂滤 → UF 超滤（PVDF, 0.01μm）→ 抗污染 RO（Fortilife CR50）→ 产水回用清洗槽；RO 浓水 → DTRO 碟管式 RO → 蒸发结晶（危废处置）。
关键运行数据
- 一级 RO 回收率：70%
- DTRO 浓缩后浓水 TDS：120-150 g/L
- 最终废液量：< 5%（相比原废水排放量）
- 年节约新鲜水：约 100,000 m³
- 抗污染 RO 膜寿命：已稳定运行 3 年未更换
UF 产水 SDI 监控策略：项目现场每天人工测 1 次 SDI，并加装在线浊度计实时监测——SDI 报警值 > 4 立即 CEB，SDI 强制清洗 > 5 停车化学清洗。每月绘制 SDI 趋势图，作为 RO 膜寿命预测依据。项目运行 3 年，RO 膜压差仅上升 8%，远低于行业平均水平。
写在最后：废水回用的核心矛盾在 UF，不在 RO
废水回用系统的核心矛盾是：UF 是 RO 的前置屏障，UF 一旦失控，RO 必然遭殃。而 UF 的关键不在”装多贵的膜”，在”3 个参数的日常管理”——TMP 触发 CEB、CEB 药剂浓度、浸泡时间。任何一项不到位，UF 产水 SDI 就会从 3 涨到 5，RO 膜寿命就会从 5 年掉到 2.5 年。
昌海环保在废水回用领域的工程经验覆盖电镀、印染、钢铁、半导体等多行业。UF+RO+DTRO 组合工艺可根据来水水质定制预处理段，让 RO 膜真正用满 5-7 年寿命。
