变频恒压供水系统已经成了住宅小区、商务写字楼、二次供水改造项目的标配。但现场调试时，90%的项目栽在一个看似简单的环节——PID 参数整定。水泵频繁启停烧接触器、管网压力波动超标、变频器反复报过流故障，这些问题十有八九不是硬件故障，而是 P/I/D 三个参数没有调到符合负载特性的值。下面把调试现场压箱底的三个关键参数拆开讲清楚。
一、变频恒压供水的核心工作逻辑

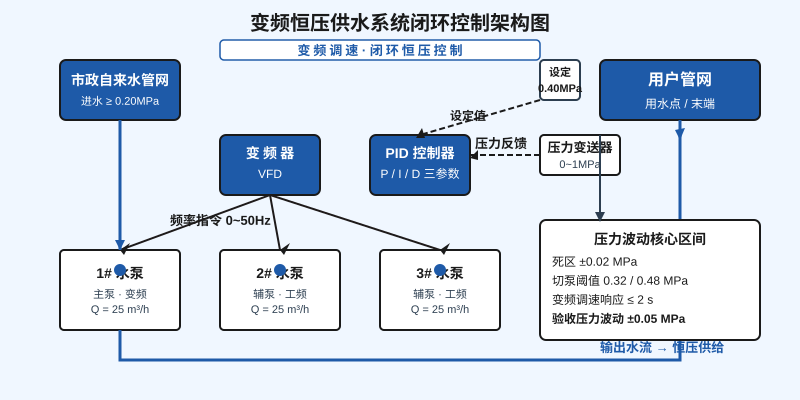

1. 闭环控制三件套：压力变送器把管网末端真实压力转换为 4~20mA 信号送到 PID 控制器，PID 控制器把反馈值跟设定值（通常 0.35~0.45 MPa）比对后输出一个 0~10V 或者 4~20mA 的频率指令，变频器按这个指令调整输出频率（通常 0~50 Hz）驱动水泵变速。三件套任意一件参数错位都会引发后文的三种典型故障。
2. 多泵切换的常见拓扑：昌海恒压供水设备典型的”1 变 N 工频”架构——1# 水泵由变频器拖动连续调速，2# 和 3# 走工频投切。控制器在 1# 频率到达上限（50 Hz）但压力仍未达标时启动 2#，把 1# 重新降频接管；2# 切出时也是把 1# 升到对应频率再切。切换逻辑跟 PID 参数是耦合的——下面要讲的 P/I/D 设错，水泵切换次数会比设计值多 3~5 倍。
二、3 个最容易调错的 PID 参数
1. 比例系数 P 调太大 → 压力震荡。变频器最常见的故障是”频繁加减速”。本质原因是 P 设大了——控制器对偏差过于敏感，0.005 MPa 的小波动都会触发 5 Hz 以上的频率跳变，水泵在 30 Hz 和 50 Hz 之间反复拉扯。判断依据：拿压力记录仪看波形，正常的曲线峰值不超过设定值 ±0.02 MPa；如果看到每 8~15 秒就有一个明显的尖峰，就是 P 太大。处理方法：把 P 从出厂值（比如 1.0）每次减 20%，每次稳定观察 10 分钟，直到压力曲线平稳。
2. 积分时间 I 调太小 → 压力超调振荡。小区业主投诉”半夜水压突然升高把热水器安全阀顶开”——典型的 I 过小症状。积分项负责消除稳态误差，但响应越快越容易跟比例项叠加，造成压力冲到 0.55 MPa 又回落到 0.30 MPa 的鼓包式波动。行业经验值：积分时间 I 不要短于 5 秒，建议从 10 秒起步，每 30 分钟观察一次，把 I 加倍直到不再出现超调鼓包。昌海某小区项目实测：把 I 从 2 秒调到 8 秒后，压力波动从 ±0.08 MPa 降到 ±0.03 MPa，业主投诉归零。
3. 微分时间 D 设错 → 高频小幅抖动。微分项对偏差变化率敏感。D 设太大，控制器会把压力传感器自身的微弱噪声放大，输出给变频器的频率信号会带高频抖动，水泵不发热但电流表指针一直晃。D 设 0 看似图省事，但实际上水锤效应明显的项目（管网长、高差大）需要 D 来抑制瞬变。建议设置：D 不要超过 1.0，最常见是 0.2~0.5；带 D 的项目 P 要相应减小 30% 左右避免叠加震荡。
三、运行调试关键参数对照表
| 参数项 | 推荐值范围 | 异常表现 | 调整方向 |
|---|---|---|---|
| 比例 P | 0.4~1.0 | 压力每 8~15s 出现尖峰 | P 减小 20% / 次 |
| 积分 I（秒） | 5~15 | 超调鼓包 ±0.08 MPa | I 加倍 |
| 微分 D | 0~0.5 | 电流表指针高频晃 | D→0 或减小 50% |
| 压力设定值 MPa | 0.35~0.45 | 末端出水压力不稳 | 按楼层高差 +0.01/层 |
| 切泵压力阈值 MPa | 0.32 加 / 0.48 减 | 水泵每天切换 > 30 次 | 加宽死区或放宽阈值 |
| 变频器加减速时间 s | 3~5 | 水锤噪声 + 流量抖动 | 加时间至 5~8 s |
| 压力变送器量程 MPa | 0~1.0 | 反馈信号线性度差 | 换 0~0.6 MPa 高精度型 |
四、现场调试避坑要点
1. 空载试车 → 单泵带载 → 多泵联调，按顺序来。常见错误是跳过空载直接带载联调，结果压力变送器方向装反或者信号线接错，调 PID 调了一晚上发现是硬件接线问题。正确顺序：①空载点动变频器确认电机转向；②单泵带载最低频（20 Hz）运行 30 分钟看压力变送器线性度；③再加 1# 变频泵和 2# 工频泵做切换测试；④最后做半夜低用水量时段压力稳定性测试。
2. 多泵切换时序控制：切换前先把变频泵升/降到目标频率，再切入/切出工频泵，避免频率落差造成冲击电流。昌海设备的 PLC 里默认带这套逻辑，但 90% 项目的现场调试员没看说明书直接用默认值，导致每次切换都有过流报警。出现”过流跳闸”先检查切换时序是否启用了”频率跟踪”功能，没有就启用，再调 PID。
五、验收标准与日常维护
1. 验收测试方法：连续运行 24 小时，记录每天早 6 点、晚 8 点、夜 12 点三个时段的实际压力波动。合格标准：压力波动 ≤ ±0.05 MPa，水泵切换次数 ≤ 20 次/天，变频器无故障报警。昌海交付的箱式无负压设备默认按这个标准出厂验收，配合项目方做 CMA 检测时通过率超过 96%。
2. 日常维护要点：①压力变送器每 6 个月校验一次零点漂移；②PID 参数在更换水泵叶轮或者更换电机后必须重新整定；③变频器每年清灰一次，风扇滤网不能被灰尘糊住，否则变频器温度升高自动降频保护也会被误判成 PID 问题。
恒压供水设备的”频繁启停”问题，90% 不需要换硬件。从 P/I/D 三个参数按上表调整一晚上，绝大多数项目第二天早上就能让业主闭嘴。下一篇文章会拆解箱式无负压与罐式无负压的选型判据，欢迎持续关注。
