软化水设备在工业锅炉补给水、中央空调循环水、食品饮料工艺用水这些场景里基本是标配,但现场调试阶段频频”翻车”——出水硬度卡在 0.5 mmol/L 下不来、流量对不上、盐耗偏高、树脂层板结。这背后其实有迹可循,老工程师把 90% 的现场问题都归到了 3 个环节。下面把这 3 个环节里的 7 个常见错误一次说清,文末附 3 步快速排查路径图。
一、调试启动前最容易栽的 3 个问题
软化水设备调试出问题,90% 源于”还没进入再生循环就先掉链子”——也就是设备还没正式跑起来,参数就已经埋下了故障。
1. 树脂装填量不对或层级装反。 阳离子交换树脂的理论装填量在罐体容积的 60%-70% 之间。装少了交换容量直接缩水,出水硬度提前打不住;装多了反洗时树脂会流失到排污管。常见错误是钠型强酸性树脂和弱酸性树脂层级搞反——弱酸性树脂抗高盐度但不抗高碱度,前置装错了整套树脂 3 年不到就要换新。
2. 进水水质参数没摸清楚就上设备。 调试前必须拿到一份完整的进水水质报告:硬度(以 CaCO₃ 计)、碱度、pH、含盐量、铁锰含量。如果进水总硬度超过 10 mmol/L 但选的是普通钠离子交换器,树脂很快会出现”未饱和穿透”现象——出水水质忽高忽低。这种情况要么前置曝气+锰砂除铁,要么改双级软化。
3. 盐箱初次加盐量错误。 初次调试时盐箱加注量有讲究:太少不能形成足量再生液,太多又会让饱和盐液浓度超出 26%-28% 的临界点产生盐结晶。一次加注到位为罐体树脂量的 2-3 倍重量(工业饱和盐)。
二、再生调试阶段的 4 个核心参数
启动再生阶段后,90% 的现场问题都集中在这 4 个参数——它们相互耦合,调错一个整套效果就垮。这 4 个参数是软化水设备调试最硬的”硬指标”:
| 参数 | 推荐区间 | 偏高后果 | 偏低后果 |
|---|---|---|---|
| 再生液浓度 | 8-10% NaCl(质量比) | 树脂破碎率与漏损率飙升 | 再生不彻底,周期制水量显著下降 |
| 再生液流量 | 3-5 m/h(空速) | 树脂呈流化态、颗粒摩擦破损 | 接触时间不足、再生度低于 60% |
| 再生时间 | 顺流 ≥45 min / 逆流 30-35 min | 盐耗浪费,综合运行成本上升 | 3-5 周期后硬度穿透、出水超标 |
| 正洗水量 | 树脂体积 3-6 倍(8-15 min) | 盐耗浪费,产水拖尾 | 下一周期前 10 分钟硬度超标 |
1. 再生液浓度(影响最大)。 钠型强酸树脂的最佳再生浓度是 8%-10% NaCl(质量比)。浓度低了再生不彻底,浓度高了会”过度再生”导致树脂破碎率和漏损率飙升。有项目现场用工业粗盐颗粒大小不一,再生液浓度波动能从 6% 跳到 13%,这种就必须换盐品种或者前置溶解箱。
2. 再生液流量。 流量过大树脂层呈”流化状态”,颗粒摩擦破损;流量过小接触时间不够,再生度低于 60%。经验值 3-5 m/h(空速),流量计是软化水设备调试阶段必须校准的仪表之一。
3. 再生时间。 顺流再生总时长不少于 45 分钟,逆流再生可缩短到 30-35 分钟。再生时间过短是最常见且最难发现的错误——出水硬度初期正常,但 3-5 个周期后才会暴露问题,这也是为什么很多项目”调试时合格、运营一个月翻车”的根因。
4. 正洗时间与水量。 正洗不充分等于把盐水和废硬度留在了树脂层里,下一个产水周期前 10 分钟硬度必超标。正洗时间一般 8-15 分钟,正洗水量按树脂体积的 3-6 倍控制。

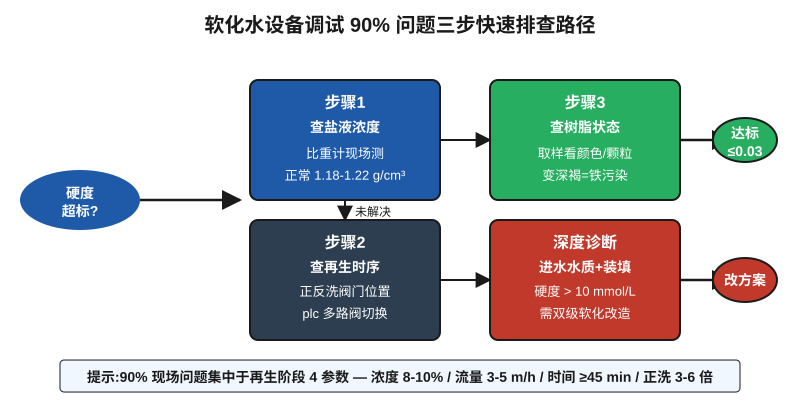

三、运行后硬度不达标的 3 步快速排查
如果按上面 12 条逐项核对完,出水硬度还是超标,按老工程师的话”3 步就能查清”——这套排查路径覆盖了 90% 的现场故障。
第一步:查盐液浓度。 用比重计现场测盐液密度,正常值 1.18-1.22 g/cm³(对应 8%-10% NaCl)。若偏低,加盐即可;若浓度过高是盐箱液位控制器卡死,需要拆检或者更换。
第二步:查再生时序和多路阀位置。 多路阀(PLC 或气动)切换顺序错一个位置就是大事故——把正洗阀当反洗用,树脂层会被反洗冲松,出水带树脂碎末;把反洗阀当正洗用,盐液直接进废液缸,周期制水量立刻腰斩。
第三步:查树脂状态。 取样观察树脂颜色和颗粒完整性。变深褐色是铁污染,需要除铁预处理;白色结块是钙化(树脂中毒),可用 10% HCl 浸泡复苏;颗粒大量破碎需要全部换新。
3 步走完如果还是查不出问题,就要回到上面的”进水水质+装填量”深度诊断项——这种情况往往是设计参数本身就和现场工况不匹配,光靠调试是调不好的,必须改设备方案。
写在最后
软化水设备调试是”三分设备七分调”——同一台设备,调好了周期制水量能从设计的 800 m³/周期延长到 1100 m³/周期以上,盐耗降 15%-20%;调不好就是”月月加盐年年换树脂”。碰到调不好的项目,先把这 3 步走一遍:进水水质摸清→启动前树脂/盐箱检查→再生阶段 4 参数核对。走完能解决 90% 的现场问题。剩下的 10%——比如进水总硬度超 10 mmol/L、单台钠离子交换器已经无法稳定达标——属于设计选型问题,要果断切双级软化或 RO 预处理,不要在调试阶段硬撑。
