一、为什么DTRO选型最容易翻车
垃圾渗滤液DTRO项目,90%的后期运维问题都可以追溯到选型阶段。某西南填埋场2023年上马的DTRO系统,运行不到6个月就出现膜污染加剧、清洗周期从30天缩短到7天的窘境;最终排查发现,操作压力等级选低了——进水TDS实际峰值达到28 g/L,却按15 g/L的标准配了75 bar的膜组。膜片长期在超临界条件下运行,通量衰减曲线直接断崖式下跌。
这不是个案。DTRO不像普通RO,可以靠”加大流量”或”提高回收率”来”补救”;碟片式膜组的流道宽度(2mm)、耐压等级(75/90/120 bar)、膜面积选型,在出厂那一刻就决定了。选错压力等级,后期换膜的成本往往是设备本体的40%-60%。

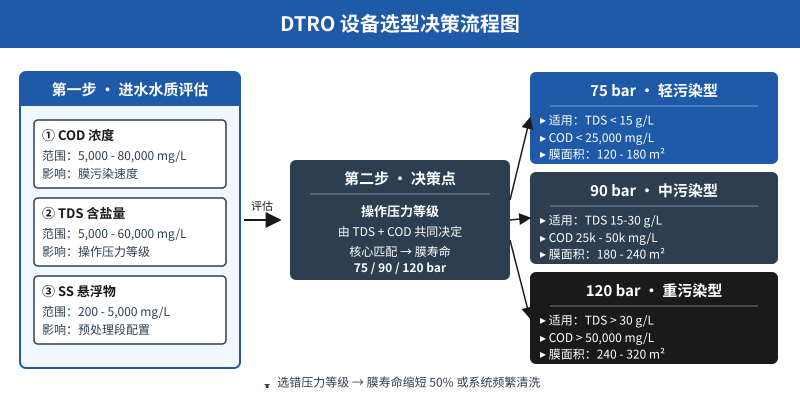

因此,DTRO选型的核心逻辑只有一句话:先把进水水质摸透,再决定压力等级和膜面积。下面分三步拆解。
二、第一步:3个进水水质指标必须先评估
进水水质评估是DTRO选型的”地基”,但很多项目跳过这一步直接报价,埋下隐患。昌海环保结合多个项目实操,提炼出3个必检指标:
1. COD浓度(影响膜污染速度)
渗滤液COD浓度范围跨度极大,从新鲜填埋期的5,000 mg/L到陈腐期的80,000 mg/L都有。COD是膜有机污染的核心来源,浓度越高,膜面凝胶层形成越快,清洗频次直接翻倍。建议在选型前连续检测3-6个月的COD峰值,取90分位数作为设计依据。
2. TDS含盐量(决定操作压力等级)
TDS是DTRO压力等级选择的”主语”。渗滤液TDS通常在5,000-60,000 mg/L之间,跨度10倍以上。TDS每升高10 g/L,渗透压相应增加约0.7-1.0 bar,操作压力必须同步上调,否则产水通量会迅速衰减。设计时建议按TDS峰值上浮10%取值,给水质波动留余量。
3. SS悬浮物(影响预处理段配置)
渗滤液SS通常在200-5,000 mg/L之间,主要由无机颗粒和胶体组成。SS直接进入DTRO系统会堵塞碟片流道,必须配预处理。SS>1,000 mg/L的项目,需要加装超滤(UF)或碟管式微滤(DMF)作为前处理;SS<500 mg/L的项目,砂滤+保安过滤即可满足。
三、第二步:操作压力等级匹配
DTRO的操作压力分三档:75 bar、90 bar、120 bar。选错档位的代价是巨大的——选低了,产水通量不达标,膜污染加速;选高了,能耗浪费15%-30%,膜寿命缩短。
压力等级匹配的核心公式是:设计操作压力 = 峰值TDS对应渗透压 × 1.5-2.0倍。例如:TDS 20 g/L对应的渗透压约15 bar,设计操作压力应取75-90 bar区间。具体匹配逻辑如下:
1. 75 bar档——轻污染型
适用条件:TDS<15 g/L,COD<25,000 mg/L,主要为新鲜填埋期渗滤液或经预处理后水质较好的水源。优势是能耗低(2.5-3.5 kWh/m³),膜寿命可达3-5年。
2. 90 bar档——中污染型
适用条件:TDS 15-30 g/L,COD 25,000-50,000 mg/L,这是国内渗滤液项目的主流区间。90 bar是性价比最高的一档,既能覆盖大多数水质,又不会造成过度配置。
3. 120 bar档——重污染型
适用条件:TDS>30 g/L,COD>50,000 mg/L,主要针对陈腐期渗滤液、RO浓水回用、或工业高盐废水。120 bar的能耗较高(4.5-6.0 kWh/m³),但能保证高压下的稳定产水通量。
四、第三步:段数与膜通量设计
压力等级确定后,接下来是段数和膜通量。DTRO通常采用一级两段或一级三段设计,段间通过增压泵提升压力。设计回收率一般控制在75%-85%,过高回收率会导致浓水侧TDS接近饱和,引发无机盐结垢。
膜通量设计是另一个关键参数,直接决定膜面积和设备投资。经验值是:轻污染水取15-20 LMH,中污染水取12-15 LMH,重污染水取8-12 LMH。以10 m³/h产水量为例,75 bar档需配120-180 m²膜面积,90 bar档需180-240 m²,120 bar档需240-320 m²。
五、DTRO选型参数对照表
| 压力等级 | 适用TDS范围 | 适用COD范围 | 膜面积参考 | 设计通量 | 典型能耗 |
|---|---|---|---|---|---|
| 75 bar | < 15 g/L | < 25,000 mg/L | 120-180 m² | 15-20 LMH | 2.5-3.5 kWh/m³ |
| 90 bar | 15-30 g/L | 25k-50k mg/L | 180-240 m² | 12-15 LMH | 3.5-4.5 kWh/m³ |
| 120 bar | > 30 g/L | > 50,000 mg/L | 240-320 m² | 8-12 LMH | 4.5-6.0 kWh/m³ |
六、3个DTRO选型常见避坑点
1. 避开”水质评估只看平均值”的坑
平均值会掩盖峰值波动。渗滤液水质季节性变化大(雨季COD可能比旱季高30%-50%),必须用90分位数值作为设计输入,不能取平均。
2. 避开”压力等级一步到位”的坑
有的项目为了”预留升级空间”,直接选120 bar。短期看似保险,长期看能耗浪费严重,且膜片长期高压运行反而加速老化。正确做法是分阶段选型——近期水质选90 bar,3-5年后水质恶化再升级。
3. 避开”忽略预处理”的坑
DTRO对进水SS极其敏感,SS>100 mg/L就会显著影响膜寿命。选型时必须同步配置预处理段(砂滤+UF或DMF),不能为了省预算省掉。预处理投资只占整个系统的10%-15%,但能延长膜寿命1-2倍。
总结一下,DTRO选型的核心是”水质定压力,压力定膜面积“。先做3-6个月的水质监测,再按峰值水质的90分位数匹配压力等级,最后根据通量设计值倒推膜面积,这三步走完基本不会翻车。如果拿不准,建议直接联系设备厂商做水质评估和选型模拟,这一步往往能省下后期几十万的运维成本。
