恒压供水设备调试后,90%的住宅小区和二次供水改造项目都会遇到同一个隐蔽故障:夜间低用水时段(凌晨1-5点),主泵反复启停,接触器每小时动作几十次,3-6个月内接触器触点烧毁,被迫紧急更换。本文从昌海恒压供水设备现场调试经验出发,拆解这一故障的根因——小流量保护的3个隐性参数90%现场没启用,或用了严重偏离推荐值的默认值。

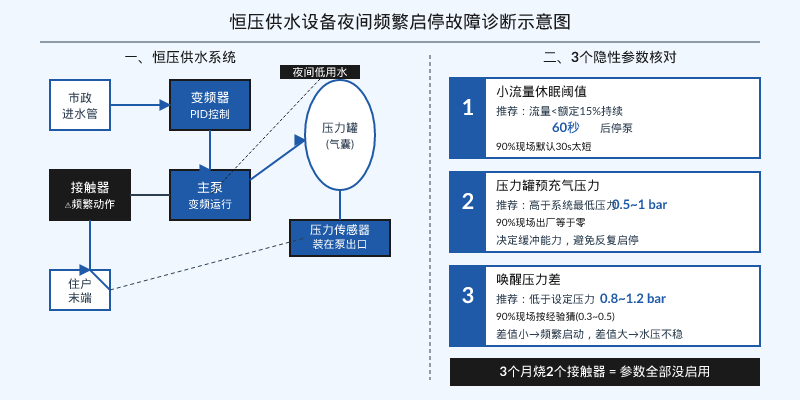

一、3个隐性参数没核对,90%项目都栽在这
昌海环保现场服务团队统计过近30个恒压供水改造项目的调试报告,夜间频繁启停故障100%与小流量保护参数相关。这3个参数在变频器出厂默认值里都是”启用但参数过激”或”直接关闭”,调试员如果不主动核对,设备会带着错误的PID逻辑运行下去,直到接触器烧毁才被发现。
1. 小流量休眠阈值(当流量低于额定X%持续Y秒后停泵,切换到气压罐/小泵模式)
2. 压力罐预充气压力(决定气压罐的缓冲能力,直接影响压力波动幅度)
3. 唤醒压力差(罐内压力下降到唤醒压力时重启泵,差值决定启停频率)
二、小流量休眠阈值定多少?90%现场默认30秒太短
1. 问题症状:凌晨2-4点无人用水时段,主泵仍在最低频率运行,系统压力缓慢上升又缓慢下降,变频器在最低频率附近震荡,接触器每30秒左右动作一次。
2. 参数含义:休眠阈值 = 流量低于额定X%且持续Y秒后停泵。X和Y两个变量必须同时满足才停泵。
3. 90%现场现状:变频器出厂默认X=10%、Y=30秒。但夜间用水并非完全为零(管道微渗漏、水龙头微开、智能马桶待机冲洗等),实际流量可能在3-8%波动,30秒内会出现多次瞬时归零再小幅反弹,Y=30秒根本无法触发休眠。
4. 昌海推荐值:X=15%、Y=60秒。同时建议把判定改为”过去60秒内平均流量<15%",而不是瞬时流量<15%,这样可以过滤掉瞬时反弹,让阈值稳定生效。
三、压力罐预充气压力谁该定?90%现场等于零
1. 问题症状:用户端水压在0.2-0.4 MPa之间快速波动,水龙头出水忽大忽小。
2. 参数含义:气压罐(压力罐)在停泵期间利用内部预充氮气压力,把罐内存水继续推向管网,代替泵”撑”一段时间。预充气压力越高,缓冲水量越大,水压越平稳。
3. 90%现场现状:压力罐出厂预充气压力为0(完全空罐),现场调试员几乎从不主动充气,直接投入使用。结果是罐内全是水、没有氮气缓冲,等同于一个普通水箱,水压波动100%传到管网上。
4. 昌海推荐值:预充气压力 = 系统最低工作压力 – 0.5~1 bar。例如系统最低压力设定3 bar,预充气压力应设为2-2.5 bar。可以用氮气瓶或气泵从罐顶气阀充入,充完后用肥皂水检漏。
四、唤醒压力差设多大?90%现场按经验猜
1. 问题症状:罐内压力下降到设定压力时泵重新启动,但每次启动前水压已经掉到很低(用户端可能只剩0.1 MPa),用户体验差;或者差值设太小,1小时内启停10次以上。
2. 参数含义:唤醒压力差 = 设定压力 – 启泵压力。即罐内压力下降到”设定压力 – 差值”时,触发启泵。差值决定了停泵后多久需要再次启动。
3. 90%现场现状:调试员凭经验设0.3-0.5 bar。这个范围偏小,导致压力罐每次只缓冲少量水就启泵,启停次数翻倍。
4. 昌海推荐值:0.8~1.2 bar。差值越大,每次缓冲的水量越多,启停次数越少,接触器寿命越长。但差值太大会让用户端瞬时水压偏低,需要和压力罐容积协同设计。
五、3个关键参数速查对照表
调试现场建议直接打印下面这张表,逐项核对——任何一项偏离推荐值,夜间频繁启停的故障就可能复现。
| 参数名 | 推荐值 | 90%现场值 | 偏离后果 |
|---|---|---|---|
| 小流量休眠阈值(时间) | 流量<15%额定,持续60秒停泵 | 默认30秒 | 阈值太短,夜间频繁启停,接触器烧毁 |
| 压力罐预充气压力 | 高于系统最低压力0.5~1 bar | 出厂等于0 bar | 缓冲能力丧失,压力波动直接传给接触器 |
| 唤醒压力差(启泵压差) | 低于设定压力0.8~1.2 bar | 按经验设0.3~0.5 bar | 差值小→频繁启动;差值大→用户端水压不稳 |
六、调试现场5分钟核对清单
1. 断电检查接触器型号:核对接触器额定电流是否匹配主泵电机(留1.5-2倍余量),烧毁过的接触器必须更换同规格或高一档,不能用小一档临时凑合。
2. 充氮气到压力罐:罐顶气阀接氮气瓶,充到”系统最低压力 – 0.7 bar”左右,关闭气阀,用肥皂水检漏。充完静置10分钟,压力不应有明显下降。
3. 核对变频器PID参数:把休眠阈值设为”流量<15%、持续60秒",唤醒压力差设为"1.0 bar",加减速时间统一调到15-20秒(过短会冲击接触器)。
4. 模拟夜间用水:关闭主用水阀,只留一个水龙头微开,观察变频器是否在60秒内进入休眠,接触器是否停止动作。连续监测2小时,记录启停次数应<5次。
5. 检查压力传感器位置:必须装在泵出口总管上(压力稳定区),不能装在水罐支路(水流扰动大)。传感器信号线用屏蔽线,远离变频器动力线至少30 cm。
七、90%调试失败案例复盘:某住宅小区3个月烧2个接触器
2025年底某住宅小区二次供水改造项目,使用昌海某型号变频恒压供水设备,调试时未核对小流量保护参数。投运2个月后物业报修:夜间能听到水泵房”咔哒咔哒”频繁动作,3个月内烧毁2个接触器。
昌海现场服务工程师到现场后,3分钟定位故障:
1.变频器显示休眠阈值为出厂默认Y=30秒;
2.压力罐预充气压力实测为0(完全没充气);
3.唤醒压力差设为0.4 bar(经验值)。
三项参数全部偏离推荐值。修正后:60秒休眠触发、压力罐充到2.2 bar氮气、唤醒差改为1.0 bar,夜间接触器动作从每小时30次降到2次以内,运行至今6个月无故障。
八、昌海恒压供水设备配置建议
昌海箱式无负压恒压供水设备(扬程30-150m,流量1-200 m³/h)和罐式无负压(扬程30-100m,流量1-100 m³/h),出厂前已完成3个关键参数的预设置——休眠阈值60秒、唤醒差1.0 bar、压力罐预充气到2.2 bar。设备到场后,昌海技术服务工程师会到现场协助调试,逐项核对参数是否被运输过程误修改,并模拟夜间用水验证2小时,确认无异常后才交付验收。
如果您的恒压供水设备已经出现夜间频繁启停、接触器异响或烧毁,可联系昌海环保技术支持团队,我们提供远程参数核对+现场调整服务,90%问题3小时内解决。
