在工业锅炉、RO 反渗透预处理、中央空调循环水系统中，全自动软化水设备几乎是”标配”。但很多设备运维者发现一个共同问题：同样品牌的软水器，同样是钠型阳离子交换树脂，有的项目 2 年就出现硬度泄漏、树脂报废，有的却能稳定运行 5-8 年。差距不在设备本身，而在 3 个常被忽略的进水参数。

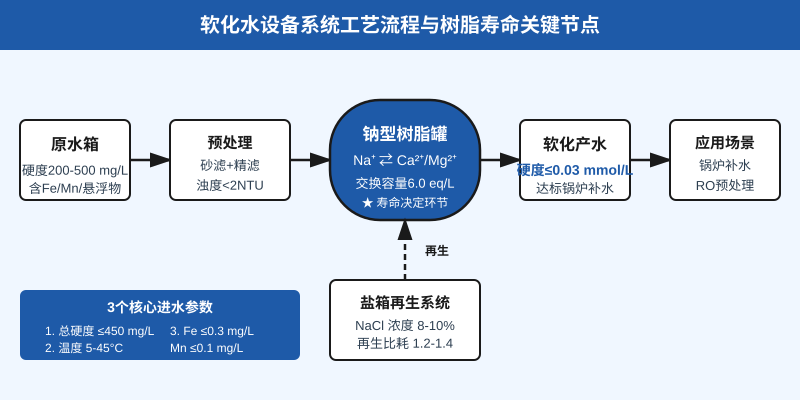

软化水设备的核心是钠型阳离子交换树脂，用 Na⁺ 与水中 Ca²⁺、Mg²⁺ 等电荷交换。树脂寿命由两个维度决定：交换容量衰减速率（化学老化）和机械强度损失率（物理磨损）。前者主要受水质污染影响，后者主要受再生工艺冲击。本文重点讨论前者——3 个决定树脂寿命的进水红线参数。
一、树脂寿命的两个维度
1. 化学老化（污染+氧化）：铁、锰、余氯、有机物在树脂表面和孔道内沉积，使交换位点失效。这是国内工业软化水设备树脂报废的第一大原因，占比约 60% 以上。
2. 物理磨损（再生冲击+破碎）：再生时盐液流速过快、树脂反复膨胀收缩、空气擦洗过猛，导致树脂球破碎率上升。好的树脂年破碎率应 < 2%，差的可达 8-10%。
两个维度共同决定树脂实际使用年限。化学老化主要靠进水水质控制，物理磨损主要靠再生工艺优化。
二、3 个决定树脂寿命的核心进水参数
1. 进水总硬度（决定再生频率）
总硬度是树脂工作负荷的”基本盘”。硬度从 200 mg/L 升到 500 mg/L，再生次数增加约 1.5 倍，树脂年膨胀-收缩循环从 365 次升到 900 次以上，物理寿命直接折半。建议进水硬度控制在 450 mg/L 以内，超过此值应增加树脂装填量或考虑双级软化。
2. 进水温度（5-45°C 最佳）
温度对树脂稳定性和交换动力学有双重影响。低于 5°C，离子扩散速率下降，出水硬度易超标；高于 45°C，强酸型阳树脂的磺酸基团加速水解。实测显示：长期在 50°C 运行，钠型树脂寿命从 5 年缩短到 2.5 年。北方冬季注意防冻，蒸汽锅炉冷凝水回用要警惕高温冲击。
3. 进水铁、锰、悬浮物（污染主因）
这是最隐蔽、危害最大的一组。Fe³⁺ 会被树脂强力吸附，几乎无法通过再生洗脱，逐年累积形成”铁中毒”——树脂颜色由棕黄变深褐、交换容量下降、出水硬度提前泄漏。Mn²⁺ 催化树脂氧化降解。悬浮物在树脂表层形成滤饼，堵塞流道、导致偏流。Fe > 0.3 mg/L 或 Mn > 0.1 mg/L 时，树脂寿命通常难以超过 3 年。
三、3 个核心进水参数对树脂寿命的影响
| 进水参数 | 推荐范围 | 超标后果 | 对寿命影响 |
|---|---|---|---|
| 总硬度（CaCO₃ 计） | ≤ 450 mg/L | 再生频繁，盐耗高 | 每升 100 mg/L，寿命缩短约 8-10% |
| 进水温度 | 5-45°C | 高温水解、低温失效 | >50°C 运行 1 年 ≈ 正常 2 年磨损 |
| 总铁（Fe） | ≤ 0.3 mg/L | 铁中毒，颜色变深 | >0.5 mg/L 寿命缩短 40-60% |
| 总锰（Mn） | ≤ 0.1 mg/L | 催化氧化、容量下降 | >0.5 mg/L 容量年衰减 >15% |
| 悬浮物 / 浊度 | ≤ 2 NTU | 表层结块、偏流 | >5 NTU 运行 2 年即可报废 |
| 游离氯 | ≤ 0.1 mg/L | 氧化降解树脂骨架 | >0.5 mg/L 寿命直接腰斩 |
Fe/Mn 与余氯对树脂寿命的破坏是非线性的——轻度超标影响有限，重度超标直接决定树脂”短命”。
四、真实案例：北方化工厂软水器 2 年报废
某北方化工企业 2023 年采购 2 台 5 m³/h 全自动软水器，用于 10 t/h 蒸汽锅炉补水。运行 18 个月后，出水硬度从 0.02 mmol/L 升到 0.15 mmol/L，2 年时达 0.4 mmol/L（超标），被迫整体更换树脂，损失 1.8 万元/台。
现场排查发现 3 个问题：① 锅炉冷凝水回收至软水器前，水温达 60-70°C（冷凝水未冷却），远超 45°C 上限；② 当地地下水 Fe 含量 0.8 mg/L，远超 0.3 mg/L 红线；③ 预处理仅有一级石英砂过滤，没有除铁装置。三者叠加，2 年内树脂从金黄色变成深褐色，单台装填量损失约 15%。
改造方案：① 冷凝水先经板换冷却至 ≤40°C 再回用；② 增加锰砂过滤器除铁除锰；③ 进水管增加在线 ORP 与 Fe 监测。改造后，新一批树脂已稳定运行 3.5 年，硬度泄漏仍 < 0.03 mmol/L。
五、3 个延长树脂寿命的实操建议
1. 预处理先于选型：采购软化水设备前，先做原水全分析（硬度、温度、Fe、Mn、悬浮物、游离氯）。Fe/Mn 超标必须前置锰砂过滤或曝气+多介质过滤；硬度 >500 mg/L 的考虑双级软化或 RO+软化组合。预处理成本通常只有树脂更换成本的 1/5-1/3。
2. 温度与流量双控：在软水器进水口加装温度传感器，温度 >45°C 时自动旁路或报警；控制工作流速在 20-30 m/h 之间，避免长时间超流速运行。
3. 选对树脂类型：常规自来水用凝胶型强酸阳树脂即可；Fe/Mn 偏高可选大孔型阳树脂，抗污染能力比凝胶型强 2-3 倍；余氯偏高前置活性炭过滤或亚硫酸氢钠还原。锅炉补水推荐食品级钠型阳树脂，避免工业级树脂的有机物溶出。
六、结论
软化水设备的”长寿命”和”短寿命”差距，本质上不是设备问题，而是进水水质管理问题。总硬度、温度、Fe/Mn+悬浮物是树脂寿命的”三道红线”——守住这 3 条线，5 年以上稳定运行完全可期；任一参数长期超标，再贵的树脂也撑不过 3 年。采购前建议做 1 周原水水质监测，把数据发给设备厂家做预处理+树脂+罐体的三件套定制方案，而不是”标准配置”一刀切——这是软化水项目少走弯路的第一原则。
