住宅二次供水改造中,恒压供水设备选型经常卡在”罐式无负压”和”箱式无负压”之间。很多项目经理一上来就问流量、扬程、功率,但这两个方案的核心差异,90% 的选型现场根本没问清楚——结果不是水箱选小了,就是真空抑制器装反了,后期返工一次,工期延误 2-3 周。
本文从二次供水的实际工况出发,拆解两种方案的本质区别,讲透 3 个关键选型参数,再给你一份真实项目的对比表。无论你是做老旧小区改造、住宅新基建,还是工商业小流量增压,看完都能选对。
一、罐式和箱式的本质区别:就一个”大水箱”

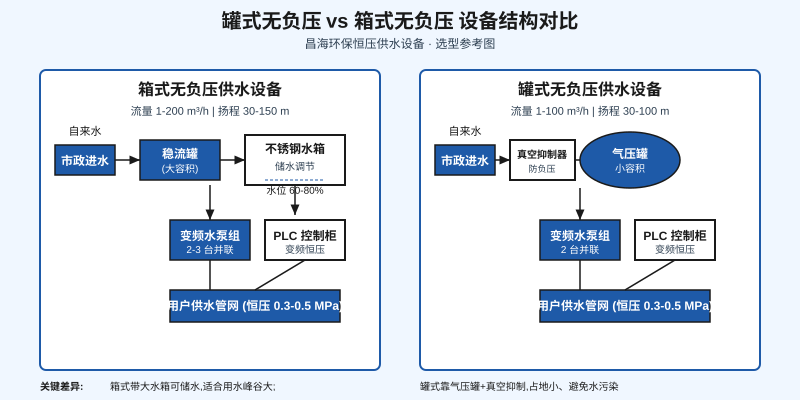

1. 罐式无负压的核心组成是”市政进水 → 真空抑制器 → 气压罐 → 变频水泵组 → 用户管网”。其中气压罐是小型稳压装置(容积通常 50-200L),只用来缓冲水锤和小流量波动,不具备大规模储水能力。
2. 箱式无负压的核心组成是”市政进水 → 稳流罐 → 不锈钢水箱 → 变频水泵组 → 用户管网”。其中不锈钢水箱是核心储水装置(容积通常 2-20 m³),在市政压力不足时通过水箱补水,在用水低谷时通过水箱蓄水。
3. 选型的根本问题是:你的项目到底需不需要”大规模储水”功能?这个问题的答案,直接决定罐式和箱式的选择。一旦选错,设备能装上、能用,但要么水压不稳、要么水箱长期闲置导致水质下降。
二、3 个关键选型参数(90% 项目都栽在第一个)
1. 用户规模与峰谷水量(选型的第一道关卡)
用户数 200 户以下、用水峰谷不明显的项目,优先选罐式。用户数 200-500 户,或者有明显用水峰谷(早晚高峰、季节性波动)的项目,优先选箱式。如果用户数 500 户以上,需要做并联机组+大容量水箱的组合方案,而不是单台设备硬扛。
2. 市政管网接入条件(决定方案是否成立)
市政进水管径不得小于 DN80,最低进水压力需 ≥ 0.18 MPa,高峰期水压波动幅度不应超过 0.05 MPa。如果市政条件不满足,直接选罐式会造成真空抑制器频繁启动、水泵频繁启停,既耗能又伤泵。箱式因为有大水箱缓冲,对市政条件的容忍度更高。
3. 占地空间与运维成本(长期 TCO 视角)
罐式无负压设备本身体积小(通常 1.5-2.5 m²),但需要预留真空抑制器检修空间。箱式无负压设备需要预留水箱清洗通道(侧面至少 0.6 m、顶部至少 0.8 m),且水箱每 6-12 个月需要清洗消毒一次,清洗成本约 800-2000 元/次。长期运行 5 年以上,水箱清洗累计成本是设备投资的 8-15%。
三、真实项目对比表
以下对比数据来自昌海环保 2025-2026 年交付的 3 个住宅二次供水改造项目,涵盖 180 户、350 户、680 户三种典型规模:
| 对比维度 | 箱式无负压(A 项目 350 户) | 罐式无负压(B 项目 180 户) |
|---|---|---|
| 设备流量 | 1-200 m³/h | 1-100 m³/h |
| 设备扬程 | 30-150 m | 30-100 m |
| 占地面积 | 8-12 m²(含 6 m³ 水箱) | 2-3 m² |
| 市政最低压力要求 | ≥ 0.15 MPa | ≥ 0.18 MPa |
| 稳压能力 | 强(水箱缓冲 5-15 min) | 中(气压罐缓冲 30-60 s) |
| 设备投资 | 约 12-18 万元 | 约 5-8 万元 |
| 5 年水箱清洗成本 | 约 1.5 万元 | 0(无水箱) |
| 典型适用场景 | 中大型住宅/商业综合体 | 小型住宅/办公楼/学校 |
四、选型 3 大避坑指南(真实踩坑案例)
1. 坑一:不区分用水峰谷,盲目选箱式
某 180 户住宅项目按”大项目”标准选了箱式无负压,结果水箱 8 m³ 长期处于 30% 水位以下,死水区水质快速恶化(COD 升高、余氯衰减),住户投诉”水有异味”。返工改造成本 6.5 万元。小项目硬上箱式,反而成了负担。
2. 坑二:市政条件不达标,硬选罐式
某 280 户项目市政最低压力只有 0.12 MPa(标准 ≥ 0.18 MPa),真空抑制器每天触发 40 多次,水泵每小时启停 8 次,半年内烧坏 2 台水泵。后期加装 5 m³ 缓冲水箱才解决问题,等于花了两次钱。
3. 坑三:不留 PLC 升级接口,后期无法加物联网
早期采购的设备 PLC 走的是 Modbus 485,但物业想接入智慧水务平台需要 MQTT 协议时,发现没有预留通讯扩展口,只能整体更换控制柜,多花 1.2 万元。选型时务必确认 PLC 至少预留一路通讯扩展接口。
五、选型结论:匹配项目条件,不是谁贵选谁
罐式和箱式没有绝对优劣,核心是匹配项目条件。3 个参数按优先级排序:用户规模与峰谷水量 > 市政管网条件 > 占地与运维成本。前两个参数定下来,第三个就是自然结果。
如果你正在做住宅二次供水改造或新建项目选型,建议先实测市政最低压力(连续 7 天早晚高峰),再统计用户峰谷用水量,拿着这两份数据找设备厂家沟通,选型准确度能提升 80% 以上。
