半导体晶圆清洗、光伏镀膜、制药用水对水质要求已达ppb级。UF+RO+EDI超纯水系统电阻率稳定在18.2 MΩ·cm是常态，但”电阻率莫名掉到15 MΩ·cm以下”是工程师最常遇到的故障。第一反应是”EDI模块要换”，但90%问题出在前面RO产水的进水指标——电导率、硬度、余氯、CO₂超标都会让EDI产水雪崩。本文从水质检测角度讲清楚源头。
一、EDI超纯水系统的”三大核心指标”
判断EDI超纯水系统是否正常运行，盯住三个核心指标——电阻率、TOC、硅含量。
| 核心指标 | 合格范围 | 对应故障源 | 检测频率 |
|---|---|---|---|
| 产水电阻率 | ≥15 MΩ·cm（半导体级≥18.2） | 进水硬度/余氯/CO₂ | 在线监测+每班记录 |
| 产水TOC | ≤0.5 mg/L（半导体级≤10 ppb） | RO膜污染/树脂降解 | 每日1次离线 |
| 产水硅含量 | ≤5 ppb（半导体级≤1 ppb） | RO脱盐率下降/EDI树脂饱和 | 每周1次ICP检测 |
1.电阻率为什么首选？反映所有离子的综合浓度，对EDI几乎是”一票否决”——掉到15 MΩ·cm以下意味着脱盐能力失效。但电阻率高不代表水质好，CO₂透过RO后会让电阻率”虚高”，TOC和硅含量须同步看。

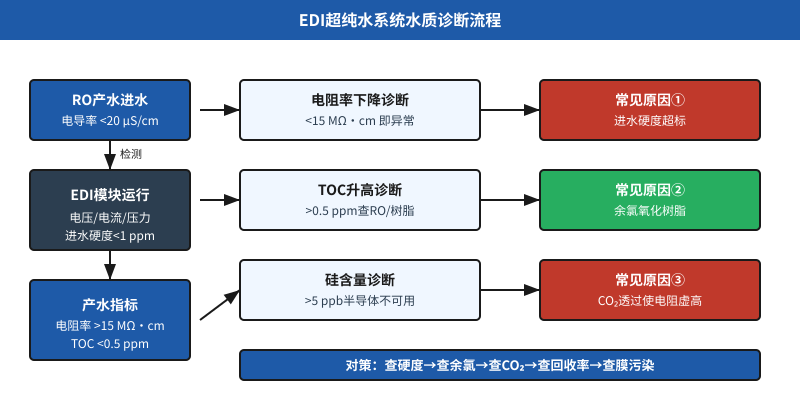

二、电阻率掉到15 MΩ·cm以下，先查3个进水指标
EDI对进水要求严格：电导率<20 μS/cm、硬度<1.0 ppm、余氯<0.05 mg/L、SDI<1。任何一项超标，电阻率都会断崖式下跌。顺序反向定位故障源：
1.先查进水硬度（约50%）。硬度超标往往是上游钠离子交换树脂失效。取RO产水样用EDTA滴定法检测，5分钟出结果。若硬度>1 ppm，检查软化器再生周期、NaCl浓度、树脂层高度——常见错误是再生周期按时间而非流量设置，导致高负荷时再生不及时。
2.再查进水余氯（约30%，危害最致命）。余氯氧化EDI内部的阴阳离子交换树脂，导致骨架断裂。用DPD比色法或在线ORP计检测。ORP>350 mV时进水余氯大概率>0.1 mg/L，须排查活性炭过滤器。饱和后细菌滋生，余氯”穿透”进入RO/EDI，6~12个月内EDI模块报废且不可逆。
3.最后查CO₂透过率（约20%，最隐蔽）。RO膜对CO₂截留率仅30~50%，使产水电导率升高。CO₂不导电，但与EDI中OH⁻反应生成HCO₃⁻、CO₃²⁻消耗脱盐能力。测产水pH——若EDI产水pH<6.5，须在RO与EDI之间加装脱气塔。
三、TOC升高（>0.5 ppm）的4个排查方向
很多工程师只盯电阻率，忽略TOC。有机物对半导体清洗、制药用水的影响远大于电阻率——晶圆表面残留有机物会直接导致良率下降。顺序排查：
1.查RO膜污染。RO产水量下降15%且SDI>3即污染，须清洗。
2.查超滤膜破损。膜丝断裂会让细菌和大分子有机物直接进入RO。检测RO进水细菌总数应<100 CFU/mL。
3.查EDI树脂氧化降解。强碱阴树脂氧化后产生”有机溶出物”，使EDI产水TOC升高。TOC与电阻率同步恶化即可。
4.查系统微生物滋生。EDI长期低电流运行时淡水室可能滋生细菌。每3个月用1% NaOH+0.1% H₂O₂做CIP清洗即可控制。
四、诊断速查表（建议贴在控制柜旁）
| 故障现象 | 第一查 | 第二查 | 第三查 | 处理措施 |
|---|---|---|---|---|
| 电阻率<15 MΩ·cm | 进水硬度 | 余氯/ORP | CO₂/pH | 再生软化器/换活性炭/装脱气塔 |
| TOC>0.5 ppm | RO膜污染 | UF膜完整性 | EDI树脂状态 | 清洗RO/换UF膜/CIP清洗EDI |
| 硅>5 ppb | RO脱盐率 | EDI树脂寿命 | 进水pH | 换RO膜/换EDI树脂/调pH |
| 电阻率忽高忽低 | 进水压力 | EDI电流 | 浓水流量 | 查高压泵/整流器/浓水管路 |
最后强调：超纯水故障排查，永远从进水指标反向追，而不是直接拆EDI。电阻率下降时第一时间调出RO产水的电导率、硬度、余氯、CO₂、pH这5个数据，90%问题30分钟内能定位。这也是《水处理设备技术条件》（JB/T2932-1999）和DuPont膜手册强调的：EDI必须建立在稳定达标的RO产水之上。
