DTRO（碟管式反渗透）系统处理高浓度废水时，膜污染是运行人员每天都要面对的问题。很多现场工程师反映：明明按规范做了化学清洗，清洗后产水脱盐率不但没有回升，反而继续恶化，膜元件几乎报废。
这不是清洗操作出了问题，而是清洗方案与污染类型不匹配——用处理无机结垢的方法去洗有机物污染，只会越洗越严重。昌海环保结合多年工程实践，梳理出DTRO膜四类典型污染的判断方法与针对性清洗方案。
一、有机物/微生物污染：碱+表面活性剂是核心
有机物污染和微生物污染是DTRO系统最常见的污染类型，尤其是处理垃圾渗滤液、养殖废水、食品废水时。高浓度有机物在膜面形成黏稠的生物膜（Biofilm），导致产水流量持续下降，同时进水SDI值飙升。
判断标准：进水余氯超过0.1mg/L、ORP读数大于350mV，或者运行中压差比初始值高出20%~50%，基本可判定为有机物/微生物污染。膜面通常可见灰白色至褐色黏泥状物质。
推荐清洗方案：碱清洗配合非离子表面活性剂。具体操作：配制NaOH溶液（pH 10~11），加入0.1%~0.3%的十二烷基苯磺酸钠或曲拉通X-100作为表面活性剂，温度控制在30~35°C，低流量进液浸泡2~4小时，然后循环60~90分钟。清洗结束后立即用RO产水冲洗至中性。
对于生物膜较厚的情况，可额外加入酶制剂（蛋白酶或淀粉酶），在35~40°C下浸泡4~6小时，能有效分解生物膜中的蛋白质和多糖结构。
二、无机结垢污染：酸清洗要精准控pH
当进水硬度偏高、碱度较大，或者系统回收率设置过高时，CaCO₃、CaSO₄、BaSO₄等无机垢会在膜面结晶沉积。典型表现是脱盐率持续下降，产水电导率升高，浓水侧可见明显的白色或淡黄色晶体。
判断标准：朗缪尔指数（Stiff-Davis Saturation Index）大于0，即判断结垢趋势明显；进水pH长期高于7.5、碱度超过200mg/L时风险更高；浓水侧压力异常升高也是典型信号。
推荐清洗方案：盐酸（HCl）或柠檬酸清洗。0.5%~2%的HCl溶液，用NaOH回调pH至2~3，低流量循环60~90分钟，流速控制在3~5m/h。若担心金属腐蚀，可用1%~2%柠檬酸替代，安全性更高。清洗后立即用RO产水或纯水冲洗至出水pH接近中性。
需要特别注意的是：酸清洗温度不宜超过35°C，pH不能低于1.5，否则会损伤DTRO膜片。即使是耐酸性能较好的DTRO膜，也要严格控制清洗液的pH范围。
三、重金属/氧化物污染：还原+螯合双效合一
采矿废水、金属加工废水、电镀废水含有大量Fe、Mn等重金属离子，在DTRO膜面形成红褐色至黑色的氧化物胶体沉积。这类污染发展速度快，TMP（跨膜压差）可能在短期内翻倍，且对普通碱、酸清洗响应极差。
判断标准：进水铁离子浓度大于0.5mg/L，SDI测定时滤膜过滤时间明显延长（SDI > 5），目视膜面可见红褐色或黑色污染层。
推荐清洗方案：亚硫酸氢钠（NaHSO₃）还原清洗配合EDTA螯合。具体操作：配制1%~2%的Na₂S₂O₄溶液（或1%~2%的NaHSO₃），温度35~40°C，浸泡1~2小时，然后切换至1%~2%的EDTA溶液螯合残留重金属离子，循环60分钟。两种药剂不能混合使用，必须分步进行。
四、混合/严重污染：分步清洗，时间换效果
实际工程中，DTRO膜的污染往往是多种类型叠加：有机物+无机垢+金属氧化物同时存在，尤其是高浓度工业废水和长期未清洗的系统。这种情况下，常规单段清洗几乎无效。
判断标准：TMP超过设计值2倍以上，产水流量低于额定值60%，脱盐率低于95%，且单一碱洗或酸洗后性能无明显改善。
推荐清洗方案：先碱后酸的分步清洗策略，总时间6~12小时。碱段：NaOH（pH 11~12）配合柠檬酸三钠（Na₃Citrate 1%~2%）作为整合剂，40~45°C下循环90~120分钟；然后排空碱液，用RO产水冲洗至中性；酸段：0.5% HCl + 2% EDTA混合液，35~40°C下循环60~90分钟。两段之间必须充分冲洗，禁止酸碱混合。
严重污染的DTRO膜通常需要离线浸泡：将膜元件拆出放入清洗桶中，配制清洗液没过膜片，每2小时翻动一次，确保每个膜面充分接触药液。浸泡总时间可达12~24小时。

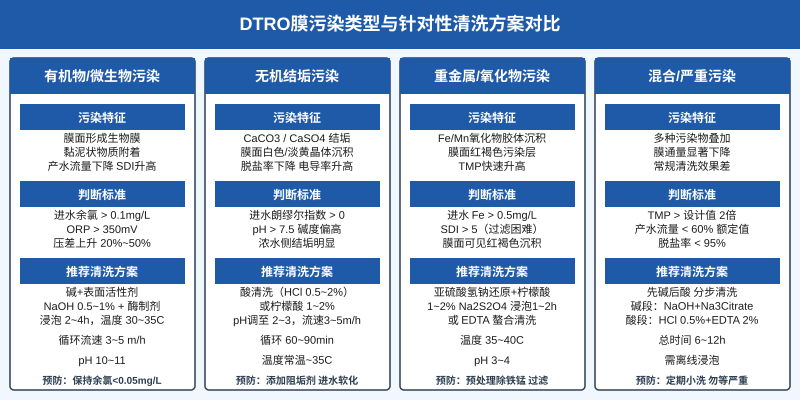

五、清洗方案选型对照表
根据污染类型选择正确的清洗剂，是DTRO膜清洗成功的第一步。以下表格汇总了四类污染对应的药剂选择、浓度范围和清洗参数，供现场工程师参考。
| 污染类型 | 清洗药剂 | 浓度范围 | pH值 | 温度 | 浸泡时间 | 循环时间 | 流速 |
|---|---|---|---|---|---|---|---|
| 有机物/微生物 | NaOH + 表面活性剂 | 0.5~1% + 0.1~0.3% | 10~11 | 30~35C | 2~4h | 60~90min | 3~5 m/h |
| 无机结垢 | HCl 或柠檬酸 | 0.5~2% | 2~3 | 常温~35C | 30~60min | 60~90min | 3~5 m/h |
| 重金属/氧化物 | Na2S2O4 + EDTA | 1~2% | 3~4 | 35~40C | 1~2h | 60min | 2~4 m/h |
| 混合/严重 | NaOH+Na3Citrate then HCl+EDTA | 碱1~2% + 酸0.5%+2% | 11~12 / 2~3 | 40~45C / 35~40C | 2h / 1h | 90~120min / 60~90min | 3~5 m/h |
六、膜污染预防：比清洗更重要的事
很多工程人员把精力放在了清洗方案上，却忽略了最关键的环节——预防。DTRO膜一旦进入严重污染状态，即使清洗成功，膜性能也只能恢复到新膜的70%~80%，且清洗频率越高，膜寿命衰减越快。
1. 进水预处理是根本。DTRO系统前端必须配置5μm精度以上的保安过滤器，有条件的情况下增设砂滤+碳滤组合。预处理做得好，膜寿命可延长2~3倍。
2. 在线监测比事后补救更划算。建议在DTRO进水端安装ORP传感器和余氯在线监测仪，数据接入PLC系统。余氯超过0.05mg/L时自动报警并触发活性炭罐旁路切换，避免氧化损伤。
3. 定期小洗优于等到严重再洗。建议每2~4周做一次低浓度碱洗（pH 10~11，30~35°C，1小时），每季度做一次酸洗维护。这样能有效控制污染累积，避免膜进入不可逆的严重污染状态。
4. 档案记录是优化的基础。每个清洗周期记录：进水水质参数（pH、电导率、SDI、余氯、铁离子）、TMP变化曲线、清洗剂种类与浓度、清洗后产水流量恢复比例。这些数据积累到6~12个月后，就能形成适合本项目实际情况的清洗参数基准。
DTRO膜污染清洗的核心原则只有一条：对症下药。先准确判断污染类型，再选择对应的清洗方案，最后建立预防机制降低清洗频率。工程实践反复证明，做好预处理和日常监测的DTRO系统，膜寿命普遍在3~5年以上，而忽视这些环节的系统，往往在1~2年内就需要更换膜元件。
