做过超滤系统维护的工程师都知道：膜通量开始下降时，现场第一反应往往是”膜该换了”。但拆下来的膜拿去做切片分析，却发现70%的情况根本不是膜的问题——而是运行参数没有控制到位，导致本可避免的污染和性能衰减。
本文聚焦超滤设备运行中5个最容易被看漏的参数，结合昌海环保多个项目真实数据，帮你建立系统性的诊断思维。

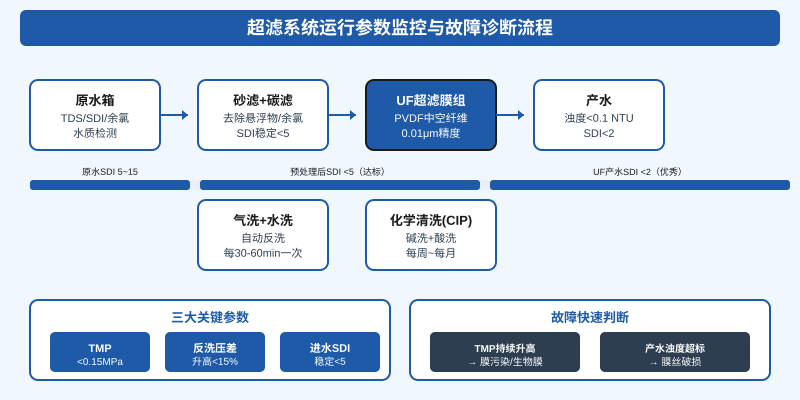

一、SDI污染指数：进水端的第一杀手
SDI（Silt Density Index，淤泥密度指数）是衡量进水悬浮物和胶体含量的核心指标，也是超滤膜污染速度的决定性因素。昌海环保UF系列要求进水SDI 稳定在5以下，这是保护膜组件、维持通量的基本门槛。
检测方法（15分钟SDI测试）：
1. 在进水管路安装0.45微米滤膜过滤器
2. 在20 PSI（约1.4 bar）压力下，记录最初T0（进水）透过时间
3. 持续过滤15分钟，记录T15最终透过时间
SDI计算公式：SDI = (1 – T0/T15) × 100 / 15
| SDI范围 | 含义 | 建议措施 |
|---|---|---|
| SDI < 3 | 优质进水，UF运行稳定 | 正常运行，反洗周期正常 |
| SDI 3~5 | 可接受，需加强监控 | 缩短反洗周期，增加气洗频率 |
| SDI 5~10 | 污染风险高 | 检查预处理（砂滤/碳滤） |
| SDI > 10 | 膜污染不可避免 | 立即排查预处理，暂缓运行 |
实操注意：SDI测试必须取进UF膜组件前的实际水样，而非预处理设备出口。滤膜需平整安装，褶皱会导致数据失真。很多项目通量衰减快，根因就在这一步取样不规范。
二、TMP跨膜压差：判断膜状态的体温计
TMP（Trans-Membrane Pressure，跨膜压差）是膜两侧压力差，直接反映膜面污染程度和过滤阻力。昌海UF系列标准TMP控制范围：
| 膜型号 | 正常TMP范围 | 报警阈值 |
|---|---|---|
| UF-1（1 m³/h） | 0.05~0.12 MPa | ≥ 0.15 MPa |
| UF-2（2 m³/h） | 0.06~0.12 MPa | ≥ 0.15 MPa |
| UF-3（3 m³/h） | 0.07~0.13 MPa | ≥ 0.16 MPa |
| UF-4（4 m³/h） | 0.08~0.14 MPa | ≥ 0.17 MPa |
PVDF材质的昌海UF膜，在TMP超过报警阈值后进行化学清洗（CIP），可恢复到正常通量的85%~95%；若TMP持续在高压区运行超过2周，膜面有机物和生物膜会逐步老化，清洗恢复率将降至50%以下，此时才应考虑更换膜组件。
三、TMP趋势分析：3种典型情况的判断逻辑
情况1：TMP逐渐升高，产水水质正常
这是最常见的可逆污染类型。有机物、胶体在膜面形成滤饼层，阻力增加，但膜丝本身未被破坏。
处理方案：碱洗（NaOH 800~1200 mg/L，循环30分钟）+ 酸洗（柠檬酸0.5%~1%，循环30分钟）。
情况2：TMP突然跳升，产水浊度同步升高
这是典型的膜丝破损信号。膜丝破裂后，未过滤的原水直接穿透，产水浊度飙升。常见原因包括：进水压力突升（高压泵气蚀）、化学清洗时pH超出膜耐受范围、膜组件受到硬物撞击或冻裂。
处理方案：气密性测试定位破损膜丝，密封处理或更换整支膜组件。不可通过增加加药量掩盖问题。
情况3：TMP在高压泵启动后5~10分钟内急升，然后回落
这是气绑（air binding）现象。膜组件内部或管道内残留空气，高压条件下形成气泡阻塞流道，导致TMP瞬间拉高。
处理方案：停机后进行虹吸排空，启动前对膜组件进行负压抽气。对于全自动UF设备，建议增加膜壳顶部排气阀，每次启动先排气30秒再升压。
四、两个被忽视的辅助参数
1. 反洗压差
反洗（Backwash）是膜组件日常维护的核心操作，用来清除膜面积累的滤饼层和松散污染物。多数工程师只关注TMP，却忽略了反洗压差的监控。当反洗压差比新膜时高出15%以上，说明滤饼层已经增厚到反洗无法有效清除的程度——此时即便TMP还未报警，实际膜污染已经在加速积累。
2. 进水温度
超滤膜的透水性能与水温正相关。温度每下降1摄氏度，膜通量约降低2%~3%。在冬季运行的超滤系统，如果通量数据没有做温度补偿，很容易误判为膜污染加重而进行不必要的清洗，反而加速膜老化。昌海UF系统建议在进水端安装温度传感器，并对通量数据做温度标准化修正。
五、超滤系统完整运行维护周期
| 周期 | 操作内容 | 关键指标 |
|---|---|---|
| 每次运行 | 记录TMP、进水温度、产水浊度 | TMP趋势图 |
| 每日 | 检查反洗泵运行状态、排气是否正常 | 反洗压差对比 |
| 每周 | 进SDI测试、清洗滤芯（5微米保安过滤器） | SDI < 5 |
| 每月 | CIP化学清洗（碱洗+酸洗）、膜丝完整性测试 | TMP恢复至初始值85%以上 |
| 每3~6个月 | 更换砂滤/碳滤填料，检查阀门密封 | 预处理SDI < 4 |
六、真实案例：SDI超标导致的膜通量假衰
某广东电镀产业园废水回用项目（500 m³/天，UF+RO组合），运行第8个月开始出现UF通量持续下降，甲方判断”UF膜寿命到了”，要求更换膜组件。
昌海工程师现场检测：TMP达到0.16 MPa（超过报警值），但对进水SDI实测后发现问题不在膜本身——进水SDI测得8.2，远高于设计值的<5。排查发现：砂滤罐的石英砂已使用超过14个月，滤料板结导致截留能力大幅下降。
更换石英砂后，SDI恢复至3.8，TMP在72小时内逐步回落至0.11 MPa，通量恢复正常。整件事没换一支膜，只花了更换滤料的费用（不足新膜价格的10%）。
教训：UF膜通量下降，先查SDI，再查预处理，最后才考虑膜本身。预处理不到位，新膜装上去同样撑不过3个月。
结语
超滤膜通量下降不一定意味着膜坏了。在做出更换决定之前，建议按以下顺序排查：进水SDI是否超标；TMP上升趋势是否可逆；水温是否做了补偿；清洗方案是否对症。做好这几点，大多数情况不需要换膜，设备寿命也能延长1~2年。
