一、问题描述：为什么出水硬度总是超标？
软化水设备是锅炉补给水预处理的核心环节，一旦出水硬度超标（> 0.03 mmol/L），后续RO反渗透膜会很快结垢，系统脱盐率急剧下降，甚至造成膜元件不可逆损伤。
在实际工程调试中，业主经常反馈软化水设备刚调试完运行正常，但运行一段时间后出水硬度突然超标，排查方向不明。本篇聚焦软化水设备调试后出水硬度超标的系统排查方法，帮助运维人员快速定位问题，避免无效返工。

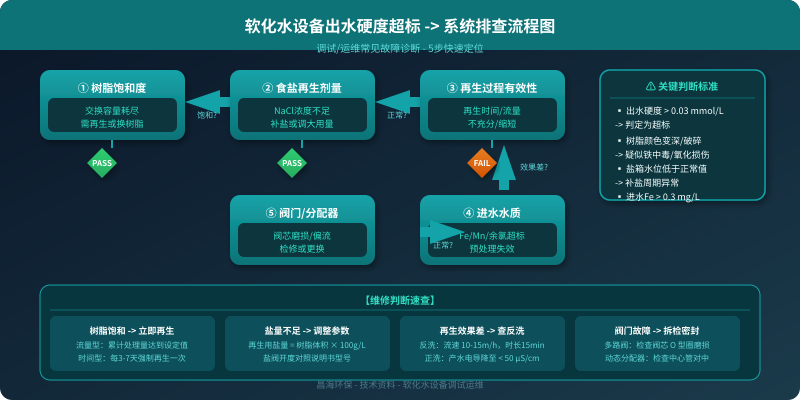

二、排查步骤①：确认出水硬度超标数据
硬度检测是排查的第一步，也是判断设备状态的客观依据。调试人员必须现场取样检测，不可用经验代替实测。
1. 取样位置必须正确：应在软化罐出口取样，不可在盐箱或进水口取样。若在进水口取样，检测的是原水硬度，与设备性能无关。
2. 硬度检测方法：使用 EDTA 滴定法现场检测，取 50ml 产水样，加缓冲溶液 pH=10，以铬黑T为指示剂，用 EDTA 标准液滴定至蓝色终点。
3. 判断标准：出水硬度 < 0.03 mmol/L 为合格；> 0.03 mmol/L 判定为超标，需继续排查后续步骤。
三、排查步骤②：检查树脂饱和程度
树脂饱和是软化水硬度超标最常见的原因。当树脂交换容量耗尽后，产水硬度会急剧上升。
1. 检查运行时间或累计处理量：流量型控制器按累计处理量触发再生，若累计水量达到设定值而未及时再生，树脂已处于饱和状态。时间型控制器若超过设定周期未再生，同样面临饱和风险。
2. 观察树脂颜色：正常工作的钠型软化树脂应为棕黄色。若颜色变深发黑，提示树脂已吸附大量杂质；若树脂颜色发白破碎，提示存在铁中毒或氧化损伤。
3. 解决方案：立即执行再生程序。若树脂颜色异常且再生后硬度仍不达标，需对树脂进行深度复苏（酸碱交替浸泡处理）或直接更换树脂。
四、排查步骤③：验证再生过程有效性
再生不充分是调试阶段最容易被忽视的问题。即使树脂未饱和，若再生过程执行不到位，交换位点无法有效恢复，也会导致产水硬度偏高。
1. 再生盐用量是否充足：每次再生用盐量 = 树脂体积 × 100 g/L。例如 50L 树脂应加盐约 5kg。若盐箱内盐量不足或盐阀开度偏小，实际再生盐量会低于理论值。
2. 再生液浓度和流速：再生液 NaCl 浓度应维持在 8-10%；再生流速应控制在 5-8 m/h，流速过快导致再生液与树脂接触时间不足。
3. 反洗是否充分：再生前反洗用于冲除树脂层中的悬浮杂质和破碎树脂颗粒。若反洗不充分，树脂层压实，通量下降，再生效果打折。
4. 正洗终点判断：正洗产水电导率应降至 < 50 μS/cm 后方可投入运行。若电导率居高不下，说明再生液残留或树脂层存在偏流通道。
五、排查步骤④：检查进水水质是否恶化
原水水质突然变差是容易被忽略的外部因素。软化树脂对特定污染物极为敏感，一旦进水含有高浓度铁、锰或余氯，树脂会受到不可逆损伤。
1. 进水铁（Fe）超标：Fe > 0.3 mg/L 时，铁离子会与树脂活性基团产生不可逆吸附，导致树脂中毒。一旦发生铁中毒，常规再生无法恢复树脂性能，需要 EDTA 溶液螯合处理或更换树脂。
2. 进水余氯超标：余氯 > 0.1 mg/L 会氧化破坏树脂骨架，造成树脂降解碎化。可通过进水端加装活性炭过滤器或亚硫酸氢钠还原处理来控制余氯。
3. 进水浊度偏高：高浊度原水携带大量悬浮物堵塞树脂层空隙，导致偏流和交换效率下降。前端应配置多介质过滤器（石英砂+活性炭）进行预处理。
六、排查步骤⑤：检查阀门与分配器故障
设备运行时阀门故障会导致再生过程执行不到位，或者运行时发生偏流，使部分树脂未参与交换。
1. 多路阀阀芯磨损：长期运行的多路阀阀芯 O 型圈会磨损老化，导致再生时各工位串水，再生液稀释或直接排走而未经树脂层。检查阀芯密封面，有明显磨损划痕时应更换。
2. 中心管与分配器对中偏差：软化罐内部中心管若偏斜，分配器出水不均匀，局部树脂未充分参与交换，形成偏流通道。可用水平仪检测罐口法兰面水平度，重新调整对中。
3. 布水器堵塞：若进水携带大量杂质，布水器孔眼堵塞会导致局部进水流量过大，冲刷树脂层形成空洞，需拆开检查清理。
七、时间型 vs 流量型控制模式对比
软化水设备控制器分为时间型和流量型两种模式，选型直接影响调试复杂度和运维频率。以下是两种模式的适用场景对比：
| 对比维度 | 时间型控制器 | 流量型控制器 |
|---|---|---|
| 触发方式 | 按设定周期（通常 1-7 天）强制再生 | 累计处理水量达到设定值时触发 |
| 适用场景 | 用水量稳定、环境温度变化小的场合 | 用水量波动大、间歇性用水的场合 |
| 调试复杂度 | 低（只需设置天数） | 中（需根据实际用水量设置流量参数） |
| 硬度超标风险 | 高（周期固定，用水量大时树脂提前饱和） | 低（按需再生，树脂饱和度实时追踪） |
| 盐耗 | 相对固定，可能存在浪费 | 按实际交换量动态调整，更节能 |
八、调试避坑：业主验收时最常忽略的 3 个细节
1. 取样时机不对：设备刚再生完毕立即取样测硬度，数据偏优但不代表真实运行状态。正确做法是连续运行 30 分钟后再取样，此时数据才具有代表性。
2. 只测一次就下结论：单次检测结果可能存在偶然性（取样误差、试剂误差）。建议连续取样 3 次，若 3 次结果均超标才判定为不合格。
3. 忽视系统关联影响：软化水硬度超标会影响下游RO膜结垢风险，调试阶段应同步建立上下游水质联动监测机制。建议在软化罐出口和RO产水端各安装在线硬度监测或电导率监测。
