一、问题：调试完成但脱盐率就是上不去
反渗透系统调试完成后，产水电导率偏高、脱盐率低于设计值（通常<98%），是现场最常见的调试失败类型。很多工程师第一反应是”膜有问题”，结果换膜之后问题依旧。实际上RO膜在出厂前已经过标准测试，现场脱盐率不达标，90%以上的原因出在调试阶段没有把关键参数查清楚。

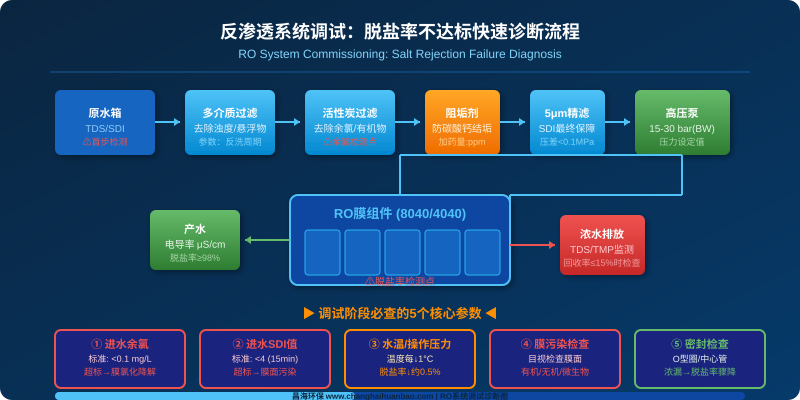

本文结合昌海环保多个工程项目的调试经验，整理出系统调试阶段必须排查的5个核心参数。按照这个顺序查，能在最短时间内定位问题根源，避免反复换膜却治标不治本。
二、第一步排查：进水余氯——膜氧化的元凶
1. 标准限值
RO进水余氯必须控制在<0.1 mg/L（检测不到为最佳）。余氯会与聚酰胺膜发生氯化反应，造成膜结构不可逆破坏。损伤表现为：产水流量非正常偏高、脱盐率持续下降、膜面变色龟裂。
2. 余氯对脱盐率的影响速度（参考值）
| 余氯浓度 | 损伤速度 | 对脱盐率的影响 |
|---|---|---|
| 1~5 mg/L | 几天内明显损伤 | 脱盐率骤降至90%以下 |
| 0.1~1 mg/L（长期） | 数周~数月累积 | 脱盐率每年下降2~5% |
| <0.05 mg/L | 相对安全 | 膜寿命正常（3~5年） |
3. 排查步骤
① 用DPD分光光度法或便携式余氯仪在活性炭过滤器出口取样检测（不是进水口）；② 若超标，检查活性炭是否饱和或失效；③ 若余氯持续>0.1 mg/L，需在活性炭后增加亚硫酸氢钠还原投加装置；④ 建议在系统调试阶段每天检测一次，连续3天数据稳定后再进入下一步。
三、第二步排查：进水SDI值——膜污染的前兆
1. 标准限值
RO进水SDI（15min，0.45μm滤膜）必须<4，理想值<3。SDI超标意味着水中悬浮物、胶体和微生物含量偏高，这些物质会在膜面形成致密污染层，导致通量下降和脱盐率降低。
2. SDI超标对膜分离性能的影响
| SDI值范围 | 膜污染风险 | 调试建议 |
|---|---|---|
| SDI < 3 | 低风险，正常运行 | 可进入调试阶段 |
| SDI 3~5 | 中等风险，需加强监控 | 增加反洗频率，缩短调试周期 |
| SDI > 5 | 高风险，膜面污染快速沉积 | 停机检查预处理，SDI<4后再调试 |
3. 排查步骤
① 在5μm精密过滤器后安装SDI取样口；② 按照ASTM D4189标准方法测量15分钟内淤泥密度指数；③ 若SDI超标，逐一检查多介质过滤器反洗是否彻底、活性炭是否失效、阻垢剂选型是否合适；④ 超滤（UF）作为预处理时，SDI可稳定控制在<2，是RO最理想的预处理配置。
四、第三步排查：水温与操作压力的关系
1. 温度影响规律
反渗透膜的脱盐率与进水温度强相关。水温每下降1°C，相同压力下纯水产率约降低2.5~3%，而脱盐率会随之波动约0.3~0.5%。25°C是标准测试温度，实测水温偏离越大，膜的分离性能偏差越明显。
2. 操作压力与水温的匹配调试
| 进水温度 | BWRO标准操作压力 | 达到设计通量所需压力调整 |
|---|---|---|
| 5~10°C | 18~22 bar | 压力高于常温10~15 bar |
| 15~20°C | 15~18 bar | 压力略高于常温5~10 bar |
| 25°C（标准） | 15 bar | 标准设计值 |
| 30~35°C | 12~15 bar | 压力可适当降低，节能运行 |
3. 调试要点
① 调试记录表必须同时记录进水温度和操作压力两个参数；② 如果水温低于15°C，不要强行提高回收率，应先确认膜厂商的温度校正曲线；③ 冬季调试的项目尤其要注意这点，北方地区原水温度低至5~10°C是常态，若按夏季参数设定操作压力，脱盐率和产水量都会出现不达标假象。
五、第四步排查：膜污染类型鉴别
1. 三种主要膜污染的识别特征
| 污染类型 | 膜面特征 | 主要成因 | 清洗方案 |
|---|---|---|---|
| 有机物污染 | 膜面发黑/黏滑，憎水性 | 余氯/油脂/天然有机物 | 碱清洗（NaOH 0.1%） |
| 无机结垢 | 白色/淡黄色结晶，憎水性 | 碳酸钙/硫酸钙/硅垢 | 酸清洗（柠檬酸/EDTA） |
| 微生物污染 | 膜面发臭/发黏，生物膜 | 预处理不彻底/余氯不足 | 消毒+碱洗+酸洗组合 |
2. 调试阶段发现膜污染的处理原则
① 调试阶段膜污染应以预防为主，发现苗头立即排查预处理工艺；② 化学清洗前必须确认污染类型，错误用药会加剧膜损伤；③ 清洗后需检测产水通量恢复率，达到初始值90%以上方可继续调试；④ 若清洗后脱盐率仍无法恢复，问题可能出在密封或膜片本身损伤，应检查膜壳两端密封圈和中心管。
六、第五步排查：密封完整性——被忽视的脱盐率杀手
1. 密封失效的两大典型表现
① O型密封圈老化或安装不当：膜元件与膜壳之间的密封失效，导致浓水与产水内漏，脱盐率急剧下降（可能从98%直接掉到85%以下）。通常发生在系统运行50~100小时后，属于突发性脱盐率下降。
② 中心管破裂或连接处渗漏：产水在中心管内发生浓水混入，产水电导率升高，但压力参数表现正常，容易被误判为膜问题。
2. 密封检查的标准化步骤
① 拆除膜壳端板，检查每支膜元件的密封圈外观，有无裂纹、变形或脱落；② 用手指轻压密封圈，确认弹性完好，无硬化或粘连现象；③ 安装时密封圈涂抹甘油或专用润滑剂（禁止使用洗洁精等含表面活性剂的润滑剂，会破坏膜面）；④ 加装膜壳后，在系统压力测试阶段（1.5倍工作压力保压15分钟）观察膜壳端板处是否有渗水。
七、调试验收：脱盐率达标的判断标准
完成以上5步排查并处理后，系统应达到以下调试验收标准，方可签署调试报告：
| 验收指标 | BWRO标准值 | 检测方法 | 备注 |
|---|---|---|---|
| 稳定脱盐率 | ≥98%（标准测试条件） | 标准溶液（2000ppm NaCl） | 调试稳定运行24h后检测 |
| 产水电导率 | 满足工艺要求（通常<50 μS/cm） | 在线电导率仪 | 进水TDS不同，目标值不同 |
| 进水余氯 | <0.1 mg/L（ND最佳） | DPD分光光度法 | 每天至少检测1次 |
| 进水SDI（15min） | <4（理想<3） | ASTM D4189 | 调试前必检 |
| TMP（跨膜压差） | 稳定，不持续升高 | 压力传感器 | 持续升高意味着污染 |
调试工程师完成以上5个参数的系统性排查后，若仍有脱盐率不达标的情况，建议联系膜厂商做膜元件的出厂性能验证（标准测试），确认是否为膜本身质量问题。同时保留完整的调试记录（包括时间、水温、操作压力、电导率等），是后续追溯和质保索赔的关键依据。
昌海环保所有RO系统项目均配备调试验收清单，明确标注5个必查参数的检测方法和达标标准，确保每一套交付的系统都能稳定达标运行。
