软化水设备调试后产水硬度超标？老工程师：三步排查让业主签字验收

一、问题：软化水调试验收卡在哪了？

软化水设备（分类ID:139）调试完成后，产水硬度超标是工程师现场遇到最多的返工原因。很多时候，问题不在树脂本身，而在于调试流程中忽略了三个关键节点的检查。业主验收通不过，项目就无法结款——调试阶段多花20分钟做这三个动作，比后期返修省事得多。

二、第一步：原水水质——调试前必查，否则树脂白换了

调试进场第一件事，不是开设备，是拿水质报告。重点盯三个指标：

1. 进水总硬度（以CaCO₃计）

标准要求：< 300 mg/L。超过这个值，树脂的工作交换容量会快速衰减，再生频率翻倍。很多项目调试时进水水质正常，业主后续换了水源导致硬度升高，设备却没重新调整参数。现场工程师一定要核对实际进水水质，不能只看设计文件里的数值。

2. 余氯

余氯 > 0.1 mg/L会氧化树脂骨架，树脂一旦氧化失效就只能更换，无法通过再生恢复。有条件的现场用DPD比色法快速检测，没条件的看业主供水是否用过含氯消毒剂。发现余氯超标，必须先加活性炭过滤预处理，调试工作等余氯降到0.1 mg/L以下再继续。

3. 浊度

进水浊度 > 1 NTU会让悬浮物堵塞树脂层内部孔道，降低交换容量，产水硬度迟迟降不下来。预处理装了砂滤的，检查滤料是否板结；没装预处理的，建议业加装< 5μm的精密过滤器。

三、第二步：树脂状态——打开人孔看一眼，能省好几万

树脂状态是调试人员最容易跳过的一步，但也是问题最高发的地方。

1. 气泡和分层

新树脂装填时如果没有充分浸润，或者运行中进气，树脂层会出现分层：细树脂浮在上层，粗树脂沉在下层。分层会导致水短路，部分水没经过充分交换就从短路通道流出，产水硬度超标。处理方法：关泵，打开顶部排气阀，反洗10-15分钟，让树脂重新分层。

2. 颜色变化

正常树脂是淡黄色球状颗粒。如果颜色变深、发灰，说明被重金属或有机物污染了，需要做专门清洗；如果颜色变白、浑浊，可能是被氧化了，这部分树脂必须更换。现场打开人孔后，第一时间拍照留证据，方便和业主确认责任。

3. 泥化和结块

长期运行的树脂如果出现泥化（用手能捏碎的颗粒），说明树脂已经降解，必须全部更换。如果只是结块，用高压水枪反冲打散后继续使用，但要加强监测频率。

四、第三步：再生参数——这个环节没做对，产水硬度永远降不下来

再生环节是软化水调试的核心，也是现场最容易偷工减料的地方。老工程师验收必查三个再生参数：

1. 盐用量

标准值：100-150 g/L·R（即每升树脂用100-150克NaCl）。用量不足，树脂再生不彻底，交换容量只能恢复到原来的60%-70%，产水硬度肯定超标。现场检查再生盐溶解液浓度，用波美度计测定：浓度应在8-10°Bé之间。

2. 再生时间和流速

慢洗（置换）流速：3-5 m/h，时间15-20分钟；快洗（正洗）流速：10-15 m/h，时间15-20分钟。流速过快会让再生液来不及和树脂充分接触，再生效率大幅下降。很多调试人员为了赶时间，把快洗流速开到20 m/h以上，看起来省了时间，实际上树脂根本没洗干净。

3. 正洗终点判断

正洗到出水氯离子含量 < 50 mg/L（或电导率 < 200 μS/cm）才算再生完成。很多人看到出水清澈就停机，实际上树脂内部还残留着高浓度再生液，这部分会在运行初期缓慢释放，导致产水硬度短时间回升。

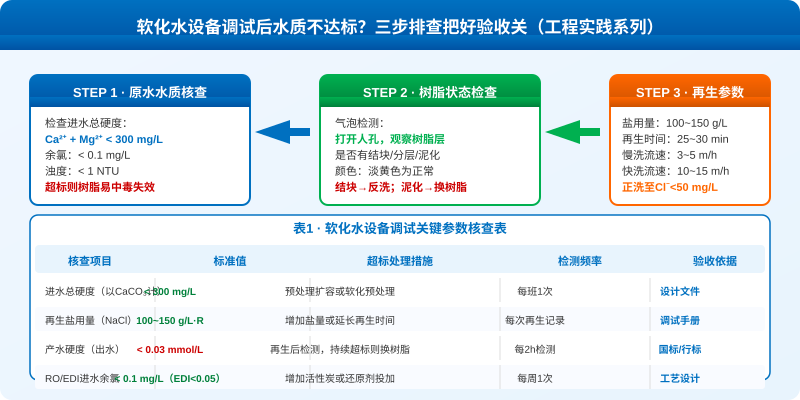

五、验收标准参照表（调试完成后工程师自检用）

六、老工程师经验：调试时多问业主一句话，能避免80%的返工

现场调试最容易忽略的一个问题：业主后续会不会换水源？很多项目设计阶段用的是政自来水，运营时业主接了自备井或者中水，水质硬度翻了两三倍，设备参数没变，产水当然不达标。

调试工程师进场后，第一件事是问业主：设备运行水源是哪个？有没有备用水源？水源会不会切换？把这三个问题写在调试记录里，后续出现水质问题责任清楚，业主也不好推诿。

另一个高频问题：调试时测产水硬度用试纸还是滴定法？试纸方便但精度差，测出来误差±0.5 mmol/L很正常，有时候明明达标了试纸显示超标，业主不认。精确测量用EDTA滴定法，现场配一套滴定试剂，业主在场测，数据透明，验收签字顺利得多。

七、结语

软化水设备调试的核心不是调设备，是调流程。原水水质、树脂状态、再生参数三个节点一步一步查过来，产水硬度还不达标的概率已经很低了。业主验收签字的那一刻，才算调试真正完成。设备带病运行看起来省事，出了问题返修成本是调试费的3-5倍，这个账要算清楚。
