一、通量下降，问题往往不在膜本身
超滤设备运行一段时间后，产水通量出现下降，是运维现场最常见的投诉之一。多数工程师的第一反应是”膜堵了，该清洗了”——但实际情况远比这复杂。昌海环保工程团队在数十个现场的调试经验表明：通量下降的原因，有超过一半不在膜本身，而在运行参数监测和预处理维护环节被忽视。本文梳理超滤系统通量下降时，运维人员最容易漏掉的5个排查节点，以及对应的处理对策。

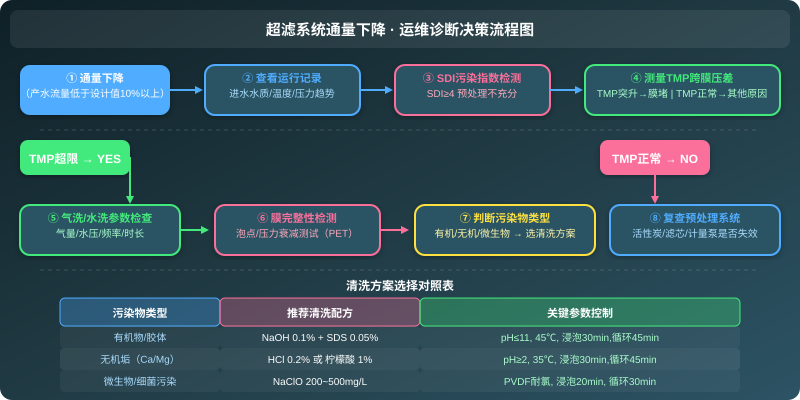

二、排查节点一：运行记录完整性
通量下降的根本原因，往往藏在数据趋势里，而非单点读数。很多现场的操作记录只有”今日产水流量：X m³/h”，缺少进水温度、运行压力、SDI值的同步记录。超滤膜的通量对水温高度敏感——水温每下降1℃，PVDF膜的通量约下降2%~3%。如果仅凭绝对数值判断”膜堵了”，而不做温度校正，就会误判。
1. 关键记录项（每班至少记录一次）- 进水温度（℃）
- 进水压力 P1（MPa）
- 产水压力 P2（MPa）
- 跨膜压差 TMP = P1 – P2（MPa）
- 进水 SDI 值
- 进水余氯（mg/L）
- 气洗/水洗参数（气压、水压、持续时间）
TMP的设计值通常在0.05~0.15 MPa之间。当 TMP 在一个维护周期内上升超过0.03 MPa，或单次读数超过0.15 MPa，即可判定膜组件存在堵塞倾向，需要排查具体原因。
三、排查节点二：SDI 污染指数检测
SDI（淤泥污染指数）是判断超滤进水水质最核心的指标。RO/UF系统的进水要求 SDI < 4，而超滤作为RO的预处理时，如果超滤本身的进水SDI就已经接近临界值，膜通量的衰减速度会显著加快。
3. SDI检测操作要点取水样使用0.45 μm滤膜，在0.21 MPa恒压下过滤，记录过滤开始后5分钟、10分钟、15分钟的滤液体积。计算公式：SDI = (1 – t0/t15) × 100 / 15。如果 t15 接近 t0（即滤速几乎不变），SDI接近0，说明水质良好；如果15分钟后滤速大幅下降，SDI可能超过6，说明预处理严重不充分。
4. SDI超标常见原因- 预处理砂滤器滤料板结或漏料
- 活性炭过滤器饱和失效
- 计量泵加药不当（PAC/PAM过量形成矾花）
- 原水浊度突升（雨季/水位变化）
四、排查节点三：气洗和水洗参数核查
气洗和水洗是超滤膜抗污染的核心手段。PVDF中空纤维膜依靠周期性气洗松动附着的污泥层，如果气洗气压不足、频率不够或时长偏短，污泥在膜丝表面累积，就会形成难以用化学清洗消除的致密滤饼层。
5. 昌海标准气洗参数（参考范围）| 参数 | 推荐值 | 低于此值需调整 | 后果 |
|---|---|---|---|
| 气洗气压 | 0.4~0.6 MPa | < 0.3 MPa | 气洗无效，污泥堆积 |
| 气洗时长 | 30~60 s/次 | < 20 s | 膜丝抖落不彻底 |
| 气洗频率 | 每20~30 min一次 | > 45 min/次 | 滤饼层增厚，清洗困难 |
| 水洗反洗流量 | 设计产水流量的2~3倍 | < 1.5倍 | 污染物冲不净 |
很多现场气洗压缩空气来源不稳定（如与工艺气共用管道），在用气高峰时段气压显著下降，导致气洗实际效果打5折但无任何报警。建议在超滤进气口前安装气压表，并设置低于0.35 MPa的低气压报警联锁。
五、排查节点四：膜完整性检测
当以上三项排查均未发现明显异常，但通量持续下降，就需要考虑膜完整性是否受损。PVDF中空纤维膜在长期运行中可能发生：丝断裂（物理损伤）、密封处泄漏（密封圈老化）、或膜丝内表面微生物侵入形成生物膜。
7. 泡点测试（压力衰减法）操作步骤- 将膜组件产水侧充满去离子水，封闭产水口
- 缓慢升压，记录膜丝表面出现气泡时的压力（即泡点压力）
- 纯PVDF膜的干态泡点通常在0.25~0.35 MPa，低于0.2 MPa提示膜丝有破损
- 也可以进行压力衰减测试：充压至0.2 MPa，关闭气源，5分钟内压力降幅超过0.03 MPa同样提示泄漏
前处理余氯超标是最常见原因——虽然PVDF材质耐氯性优于聚酰胺RO膜，但余氯长期偏高仍会造成膜丝氧化降解，降低亲水性，导致通量不可逆下降。其次是进水含油类物质（机械用油泄漏），油污吸附在膜丝表面形成有机污染层，常规碱洗难以去除。
六、排查节点五：化学清洗配方针对性
如果以上四个节点均排查完毕，确认是膜面污染物导致通量下降，清洗方案的选择就决定了恢复效果。盲目使用通用清洗剂或单一酸/碱处理，是现场清洗效果不理想的常见原因。
9. 清洗配方选择对照表| 污染物类型 | 推荐清洗配方 | 关键控制参数 |
|---|---|---|
| 有机物/胶体/微生物 | NaOH 0.1% + SDS 0.05% | pH≤11，水温45℃，浸泡30min，循环45min |
| 无机垢（CaCO₃/MgO） | HCl 0.2% 或 柠檬酸 1% | pH≥2，水温35℃，浸泡30min，循环45min |
| 微生物/细菌生物膜 | NaClO 200~500 mg/L | PVDF材质耐氯安全，浸泡20min，循环30min |
| 复合污染（有机+无机） | 先碱洗后酸洗，分两步进行 | 碱洗后充分冲洗至中性，再进行酸洗 |
化学清洗完成后，必须用产水对膜组件进行冲洗至出水pH接近中性，然后恢复运行并记录TMP。如果TMP恢复到设计值的90%以内，说明清洗有效；如果恢复率低于70%，建议延长浸泡时间或更换清洗配方，必要时拆检膜组件确认污染状态。
七、预防措施：让通量下降来得更慢
相比问题发生后的应急处理，建立预防性维护机制对超滤系统更加重要。昌海环保标准调试流程中，建议业主建立以下三项制度：
- 每周一次的SDI自测：配置便携式SDI测定仪，将进水SDI值纳入日常巡检表单
- 每月一次的TMP趋势分析：绘制TMP-时间曲线，提前预判膜污染趋势，在TMP达到报警值之前安排离线清洗
- 每季度一次的膜完整性检测：泡点测试或压力衰减测试，发现膜丝破损及时更换，避免问题扩大
八、总结
超滤设备运行通量下降是系统工程问题，不是单一”膜脏了”所能概括。运维人员应建立完整的排查逻辑：先查运行记录找趋势，再查SDI找根源，核查气洗水洗参数找操作漏洞，做膜完整性检测找硬件问题，最后才轮到化学清洗上场。排查链条完整，才能真正解决问题，而不是每次清洗后短期内通量再次下降，反复恶性循环。
