在电子半导体、精密仪器和制药生产一线，许多工程师都曾面临同一个困惑：明明反渗透（RO）系统运行正常，产水电导率也控制在50 μS/cm以下，但最终水质却始终无法稳定达到18.2 MΩ·cm的超纯水标准。这是RO膜的问题吗？还是设计本身存在盲区？昌海环保十五年专注于超纯水设备工程实践，我们见过太多因为对超纯水认知偏差而引发的水质事故。本文从电阻率这一核心指标出发，深度拆解全膜法工艺为何是超纯水系统的必由之路。
电阻率0.055 μS/cm，为何是超纯水的"生死线"
超纯水的核心指标不是TDS，不是浊度，而是一个看似不起眼的物理量——电阻率。电阻率是电导率的倒数，单位MΩ·cm（兆欧·厘米）越高，说明水中离子越少，水质越纯净。1 MΩ·cm的水只能称为"纯水"，10 MΩ·cm以上才触及"超纯水"门槛，而18.2 MΩ·cm（对应电导率0.055 μS/cm）是目前实验室和半导体级超纯水的最高标准。
问题在于，传统的双级RO工艺在理想工况下可将产水电导率控制在5-20 μS/cm，对应电阻率仅50-200 KΩ·cm，与18.2 MΩ·cm之间存在两个数量级的差距。这是因为RO膜对弱电解质（如硅酸、二氧化碳）几乎无能为力，而这些物质在自然水体中广泛存在。强行提高RO工作压力不仅能耗激增，还会加速膜污染，陷入"压越高、水越差"的恶性循环。
EDI模块：连续电除盐的"无药剂"革命
EDI（Electrodeionization，电除盐）技术的引入，彻底改变了这一局面。EDI将电渗析与离子交换技术融为一体，模块内部填充混合离子交换树脂，在直流电场作用下，水中的Na⁺、Ca²⁺、Mg²⁺等阳离子向阴极迁移并穿透阳膜，Cl⁻、SO₄²⁻等阴离子向阳极迁移并穿透阴膜，迁移过程中的离子与树脂发生瞬时交换，从而实现连续深度脱盐。
- 出水电阻率可达10-18.2 MΩ·cm，稳定满足GB/T 6682一级水标准
- 无需酸碱化学再生，绿色环保，运行成本较传统混床降低60%以上
- 产水水质实时可控，无批次波动，无树脂粉化风险
- 模块化设计，单套设备产水0.5-4 m³/h，扩建便捷
edi的工作效能与进水水质密切相关。当二级RO产水电导率控制在1-20 μS/cm时，edi可稳定产出0.055-0.1 μS/cm（即10-18.2 MΩ·cm）的超纯水。进水硬度过高会加速离子交换树脂饱和，进水硅含量超标则会在模块内部结垢，导致除盐效率急剧下降。
全膜法工艺链：每一级都是下一级的"守护神"

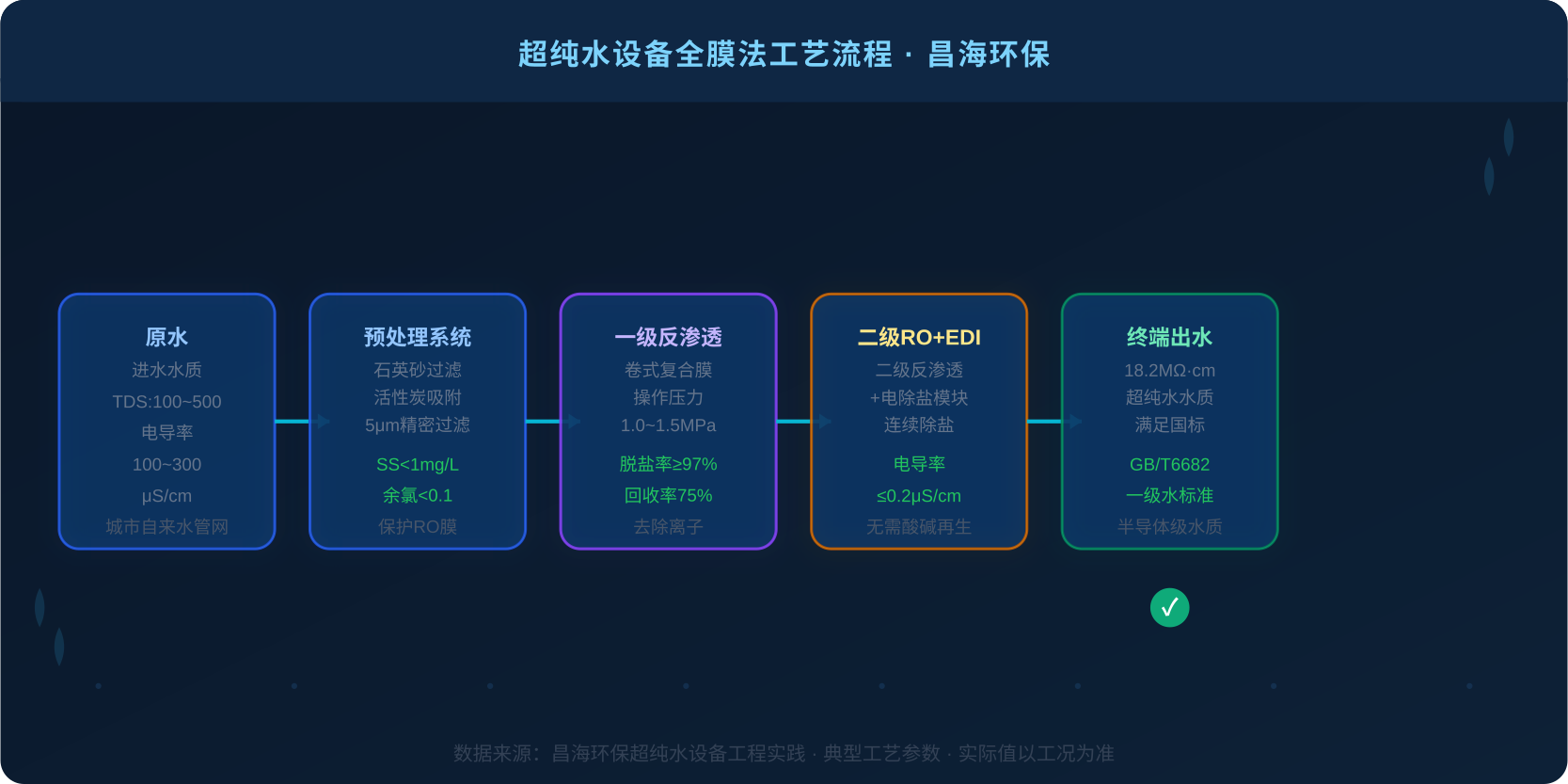

edi并非孤立工作，它是整套全膜法工艺链的最后一环。昌海环保典型的超纯水系统工艺路径为：原水→多介质过滤器→活性炭过滤器→5μm精密过滤器→一级RO→二级RO→edi模块→终端用水点。其中，一级RO负责去除90-95%的溶解性盐类，二级RO进一步将残留离子削减90%以上，为edi创造最佳的进水条件。
edi模块是整条工艺链的"最后守门员"。前级RO出水水质越稳定，edi的工作负担越轻，运行越节能，膜堆寿命也越长。反之，若预处理失效或RO膜污堵，edi将承受超出设计限值的离子负荷，导致产水水质恶化，甚至造成不可逆的树脂降解。因此，全膜法系统的设计逻辑是"前级多分担，后级少压力"——每一级都为下一级创造最优工况。
选型与运维：决定edi系统寿命的五个关键参数
工程实践中，edi超纯水系统的运行状态往往在调试阶段就已注定。昌海环保工程师在数百个项目中总结了五个核心监控参数：
- 进水电阻率：低于100 KΩ·cm时，edi除盐效率下降超过30%，需优先排查前级RO工况
- 操作电压与电流：电压过低树脂再生不充分，过高则产生极化现象，一般控制在0-200V连续可调
- 浓水排放流量：需维持在设计值的120-150%，确保足够冲刷强度，防止离子积累
- 温度补偿电导率：温度每升高1℃，电导率约上升2%，需在仪表端开启温度补偿，避免误判
- 进水余氯：严格控制在0.01 mg/L以下，超标将导致树脂氧化降解是不可逆损伤
edi超纯水系统的运维核心在于"预防优于治理"。建立以电阻率为核心的在线监测体系，配合定期的膜堆清洗和水质全分析，可有效将edi模块寿命延长至5-8年。昌海环保为每套系统配备智能化运维平台，实时推送水质预警，把被动维修转变为预见性维护。
结语：超纯水的本质是精密控制的系统工程
edi超纯水设备不是单一设备的简单堆叠，而是一条各环节精密耦合的工艺链。预处理是基础，RO是核心，edi是品质保障。理解这一逻辑，才能在项目选型和运维管理中做出正确决策。昌海环保可根据原水水质分析报告和终端用水量要求，提供从工艺设计、设备集成到调试运维的全流程超纯水解决方案，已在光伏、半导体、生物制药等多个行业完成数百套成功案例。
