超纯水（UPW）是微电子、光伏、精密制药等高端制造工艺的”血液”。某晶圆厂曾因超纯水电阻率突发降至12MΩ·cm，导致光刻工序良率在4小时内从99.2%跌至96.8%，直接损失逾百万元。事后根因分析发现：问题并非源于制水设备故障，而是进水端离子交换柱临近失效却未被及时发现。这一案例深刻说明：对超纯水系统而言，水质指标的实时监测与正确解读，比设备本身更重要。本文以昌海环保超纯水设备工程实践为蓝本，系统讲解电阻率、TOC、颗粒数三大核心参数的检测方法、判读标准与异常诊断思路。
一、三大核心水质指标的标准值与检测意义
超纯水水质检测并非单一指标的监测，而是多参数协同判断的过程。工程实践中，以下三个指标最为关键：
- 电阻率（Resistivity）：反映水中离子浓度，是脱盐程度的直接指标。18.2MΩ·cm（25℃）为理论极限值，I级电子级超纯水要求≥18MΩ·cm。电阻率每下降1MΩ，意味着水中总溶解固体（TDS）约增加0.05mg/L。检测仪表通常采用在线电极法，响应时间＜1秒，但需每季度用标准液校准一次。
- TOC（总有机碳）：反映水中微量有机物含量，对半导体光刻、精密清洗工序影响极大。I级超纯水要求TOC＜5ppb，医药注射用水（WFI）要求＜200ppb。检测方法以在线紫外氧化-电导率法为主（精度0.1ppb），相比离线燃烧法可实现实时预警。
- 颗粒数（Particle Count）：反映水中悬浮固体与微生物残骸含量。0.1μm粒径颗粒数需控制在＜1个/mL，0.2μm粒径＜0.1个/mL（符合SEMI F-5标准）。检测采用光学粒子计数器（LPC），测量时需注意气泡干扰导致的假性计数。
昌海环保超纯水设备在预处理段配置5μm+1μm双级精密过滤器，RO预处理后配置TOC在线监测仪与电阻率在线仪表，形成三重实时监测网。系统每30秒自动记录一次水质数据，并生成历史曲线供运维分析。
二、电阻率异常下降的六步诊断法
电阻率是超纯水系统运维中最直观、最灵敏的健康指标。昌海环保工程师团队总结出”六步诊断法”，可在30分钟内锁定故障原因：
- 步骤1——确认仪表状态：首先排除仪表故障。检查电极是否有气泡附着、接线端子是否松动。用便携式电导率仪与在线仪表读数对比，偏差超过3%时应立即校准。
- 步骤2——判断影响范围：若所有测点同时下降，问题在前端（进水水质恶化或预处理失效）；若仅某一回路测点下降，问题在分配管路（管道泄漏或死角积水）。
- 步骤3——检查进水水质：查看RO产水TDS，若TDS从5mg/L升至20mg/L以上，表明RO膜已发生严重污染，需立即安排化学清洗。
- 步骤4——分析时间曲线趋势：正常污染衰减曲线较为平滑；若曲线出现突变台阶，往往意味着有瞬时污染冲击（如再生剂残留、管道施工污染等），需检查前端操作记录。
- 步骤5——监测TOC辅助判断：有机物污染通常伴随TOC升高而电阻率下降；若电阻率下降但TOC正常，故障原因更可能指向离子交换树脂老化。
- 步骤6——核对再生周期：离子交换树脂（混床或单独床）通常每运行500~1000小时需再生一次。查看设备运行日志，确认再生操作是否按时执行、树脂颜色是否已明显变色。
三、TOC超标根因定位与处置流程
TOC超标在超纯水系统中危害尤为隐蔽——它不直接影响电阻率，却会在硅片表面形成有机污染层，导致光刻图案缺陷。昌海环保工程师在现场积累了大量TOC故障排查经验，以下为典型处置流程：
- TOC 5~10ppb（轻度预警）：立即检查UV灯（185nm）工作状态，测量UV灯强度是否低于初始值的70%（低于此值有机物分解效率显著下降）。检查TOC去除率是否正常（正常值≥95%）。
- TOC 10~50ppb（明显超标）：排查活性炭过滤器是否失效——活性炭饱和后失去吸附能力，有机物直接穿透进入后段。同时检查管道连接件（尤其是不锈钢卡箍处）是否有密封材料析出现象。
- TOC＞50ppb（严重故障）：检查是否存在外来有机物污染源突然接入（如清洗剂误操作、润滑油泄漏）。系统应立即切换至旁路，对全流程逐段取样排查。必要时对分配管路进行巴氏消毒（80℃热水循环2小时）。
以某光伏电池片清洗线为例，昌海环保工程师发现该线超纯水产水TOC从3ppb在两周内逐渐升至12ppb。排查后发现问题根源：前段离子交换树脂再生使用了次氯酸钠溶液，再生后冲洗不充分，余氯残留导致活性炭滤层发生氧化分解，产生大量小分子有机酸。重新规范再生冲洗流程后，TOC恢复至2ppb以下。
四、工程实践总结：让数据成为预警的眼睛
超纯水系统的水质检测不是”出了问题再看”，而是要通过数据趋势预判风险。以下是昌海环保工程师在数十个超纯水项目中总结的核心经验：

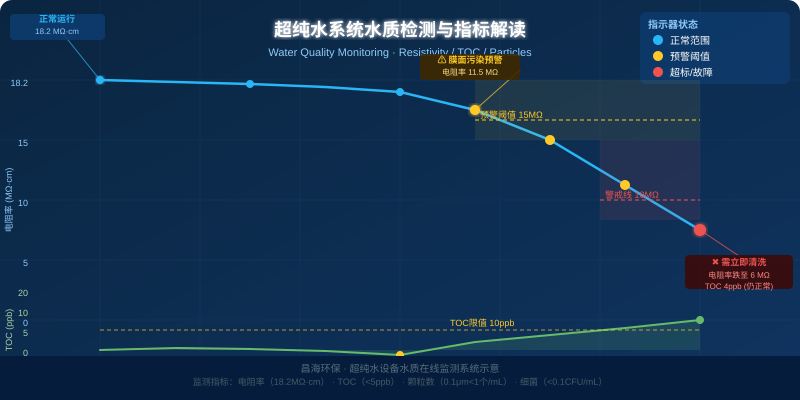

- 电阻率下降速率超过0.5MΩ/h，或单次降幅超过2MΩ，应立即触发预警并启动排查程序
- TOC在线数据与电阻率数据需联合判读，单一指标异常需结合其他参数确认
- 每季度开展一次离线水质全分析，与在线数据交叉验证，防止仪表漂移漏报
- 建立水质数据月报制度，关注长期缓慢劣化趋势（如树脂交换容量渐进衰减）
- 颗粒计数器数据异常往往早于电阻率变化，是膜污染的早期预警信号
超纯水系统的运维，本质上是与水质劣化速度的赛跑。昌海环保在为客户配置超纯水设备时，始终将水质在线监测系统作为标准配置，并为每套系统提供从调试培训、周期巡检到水质数据分析的全流程技术服务支持。唯有将数据转化为可操作的运维动作，才能真正保障水质持续稳定、保障生产良率不受影响。
如需了解针对您具体工艺用水水质的定制化检测方案，欢迎与昌海环保技术团队沟通，获取基于实际水质报告的一对一指标解读与运维建议。
